Система холостого хода карбюратора 2108, 21081, 21083 Солекс

система холостого хода Солекс 2108, 21081, 21083Назначение системы холостого хода карбюратора Солекс


Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).

Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс

CХХ Солекс

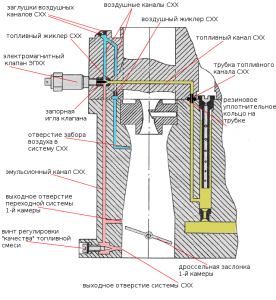

Схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 2108, 21081, 21083 Солекс».

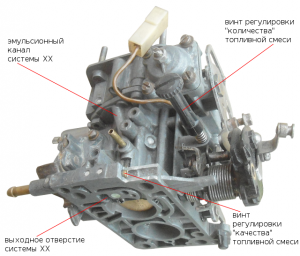

Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083)

СХХ карбюратор
Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс

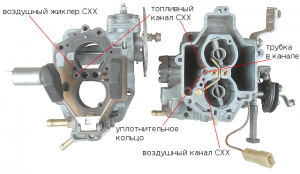

Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части («крышке»).

каналы СХХ Солекс
Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

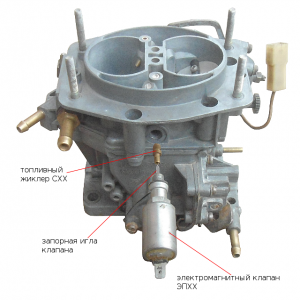

Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.

ЭМК ЭПХХ
Электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия системы холостого хода

Выходное отверстие системы холостого хода (СХХ) находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении (См. фото в начале статьи). Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается. Следует отметить, что по своему составу топливная смесь, приготавливаемая СХХ обогащенная, что позволяет двигателю устойчиво работать на минимальных оборотах.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

винты для регулировки количества и качества топливной смеси Солекс
Винты для регулировки количества и качества топливной смеси на холостом ходу двигателя с карбюратором Солекс 2108, 21081, 21083 (рычаг управления воздушной заслонкой для наглядности снят)

Неисправности системы холостого хода карбюратора Солекс 2108, 21081, 21083

К неисправностям СХХ Солекс 2108 можно отнести: засорение каналов и жиклеров, засорение выходного отверстия, неправильная регулировка подачи топлива винтами, неисправность электромагнитного клапана или системы ЭПХХ, неправильное положение дроссельной и (или) воздушной заслонок. Подробно о всех проблемах системы: «Не работает система холостого хода карбюратора Солекс 2108, 21081, 21083».

В результате двигатель «троит», глохнет и отказывается нормально запускаться.

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
