Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099

не работает стоп-сигналНе гореть могут как сразу две лампы стоп-сигналов (в обеих блок-фарах), так и одна (в одной блок-фаре). Рассмотрим причины этой весьма распространенной неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.


Причины неисправности — не горят лампы стоп-сигналов (стопы) на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

Перегорел предохранитель

№6 для монтажного блока 17.3722, F3 для 2114.
Если сгорел, заменяем новым. Впоследствии будет необходимо выяснить причину перегорания предохранителя, возможно где-то небольшое короткое замыкание.

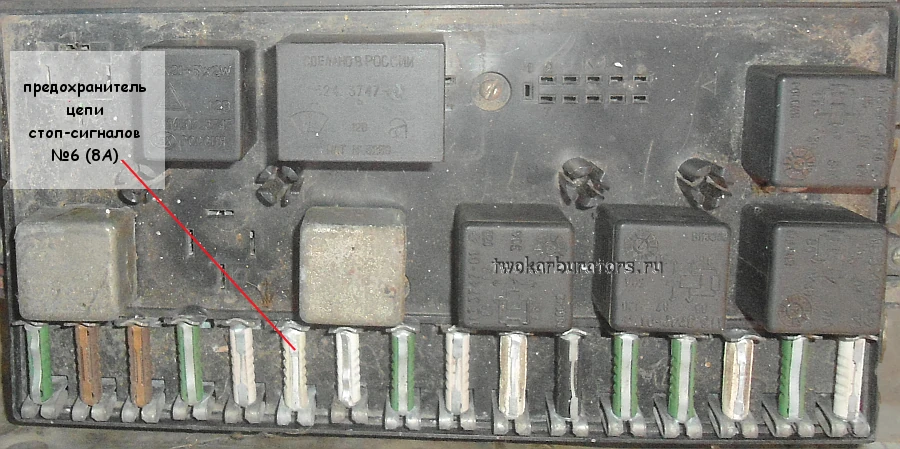

Предохранитель на стопы №6 (8А)
Предохранитель №6 на стоп-сигналы (стопы) ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722

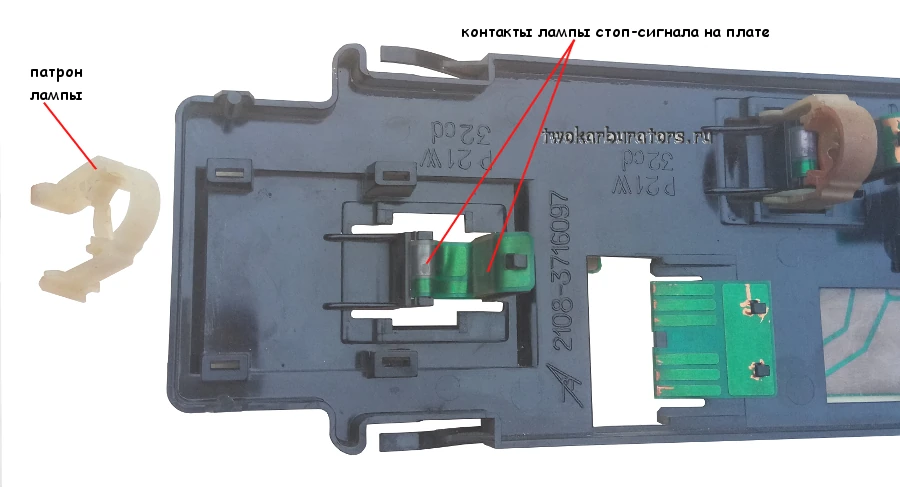

Окислились контакты в патронах ламп стоп сигналов

Несколько раз вращаем лампу в патроне, для того чтобы сбить окисленный слой. Для усиления эффекта можно вынуть лампочки и почистить контакты наждачной бумагой.

Перегорели лампы стоп сигналов в блок-фаре

На внешний вид лампа может казаться вполне исправной. Перегореть могут сразу две лампы. Поэтому заменяем не горящую лапу заведомо исправной и смотрим, горит — не горит.

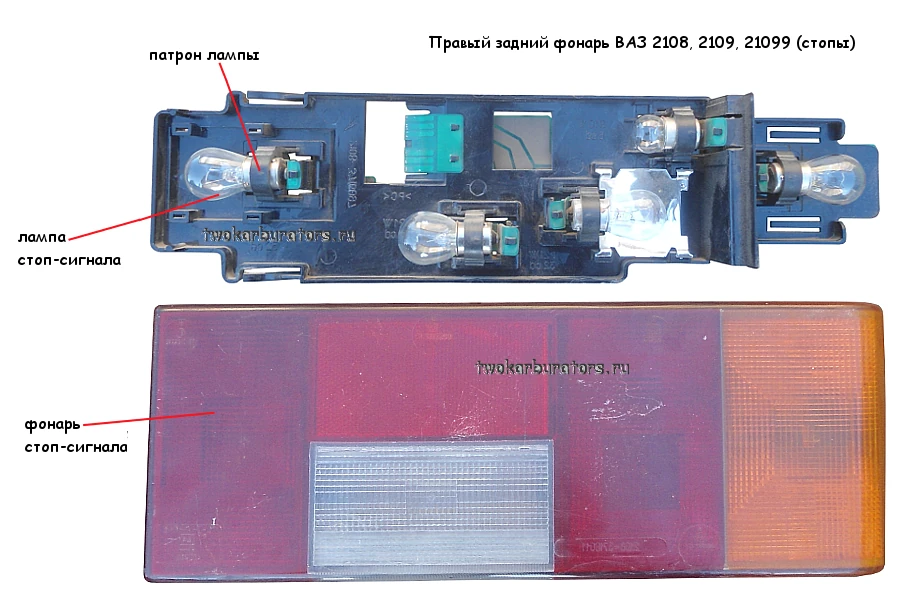

Лампа стоп-сигнала в заднем фонаре ВАЗ 2108, 2109, 21099
Лампа стоп-сигнала (стопа) в заднем правом фонаре автомобилей ВАЗ 2108, 2109, 21099 и их модификаций
Окислились контакты в колодке проводов, надеваемой на выводы дорожек платы блок-фары

Несколько раз снимаем-надеваем колодку или зачищаем контакты на плате и в колодке.

Перегорели дорожки в плате блок-фары

Вынимаем плату и визуально осматриваем дорожки. Перегоревшие можно восстановить, припаяв к ним проводок.

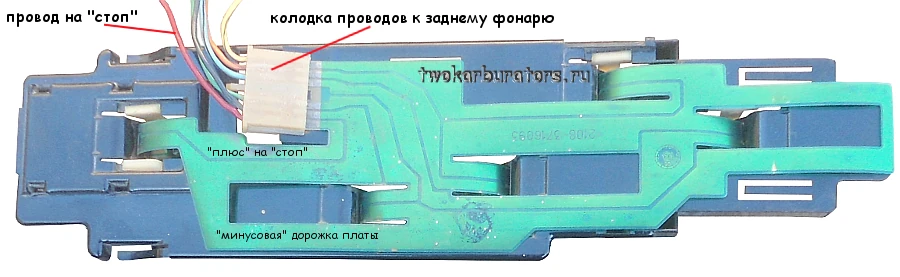

Дорожки платы на стоп 2108
Дорожки платы заднего фонаря 2108 на стоп-сигнал
Неисправен выключатель стоп-сигнала

Он находится под педалью тормоза. Снимаем с него два провода – белый и красный и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь.

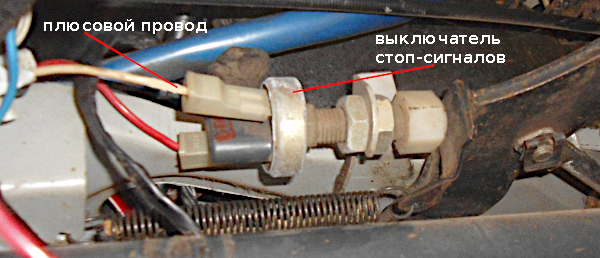

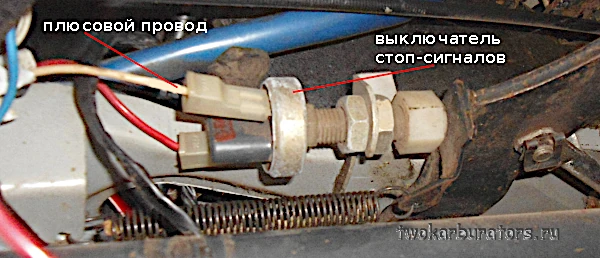

выключатель стоп-сигналов 2108, 2109
Выключатель стоп-сигналов ВАЗ 2108, 2109, 21099
Неисправна электрическая цепь стоп сигналов

Необходимо выявить окислившийся контакт, перегоревший провод или вышедшее из строя соединение в монтажном блоке. Чтобы быстро и эффективно это сделать, нужно знать электрическую схему подключения стоп-сигналов и ее особенности: «Стопы ВАЗ 21083 (21093, 21099), схема подключения».

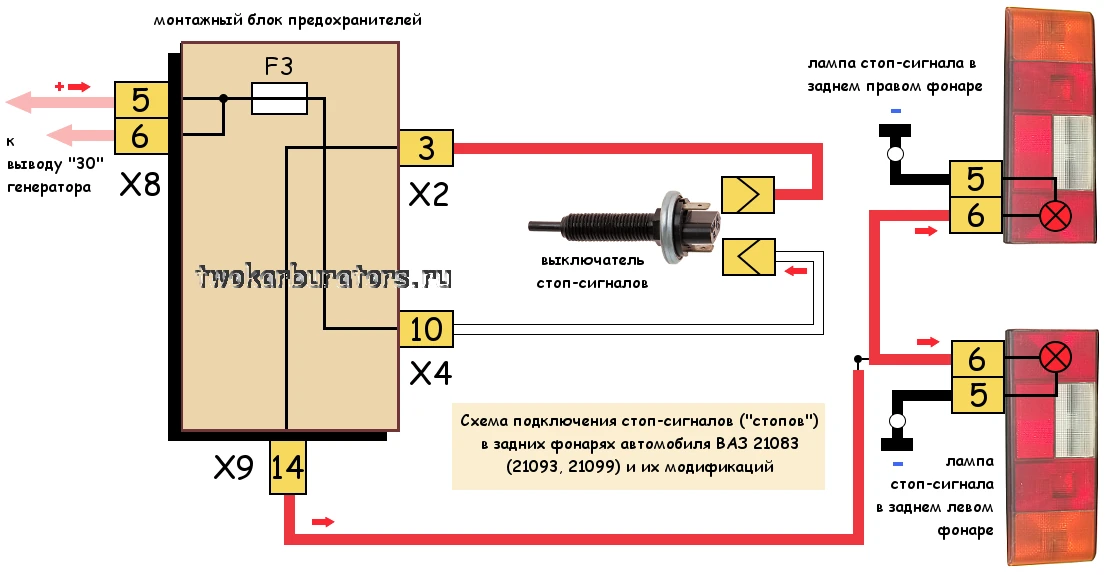

Стопы (стоп-сигналы) ВАЗ 21083 (21093, 21099) схема подключения
Стопы (стоп-сигналы) автомобиля ВАЗ 21083 (21093, 21099), схема подключения

Плюс к стоп сигналам поступает с вывода 30 генератора на колодку Х8 (Ш8) (крайняя левая в моторном отсеке, розовые провода) в монтажный блок. Далее через предохранитель (№6, F3) в блоке на колодку Х4 (Ш4) внутри салона на белый провод, идущий на датчик стоп-сигналов. То есть на датчик ток подается через белый провод. Далее с датчика по красному проводу в колодку Ш2 (Х2) (вторая справа внутри салона) и через монтажный блок на колодку Ш9 (Х9)(большая поперечная в салоне) на красный провод идущий через весь салон на колодку задней левой, а потом и задней правой фары.

Минус — черные провода выходящие из колодок на блок-фары. Крепление к кузову рядом с задними фонарями.

Проверить наличие тока в элементах цепи можно пр помощи контрольной лампы — подключая ее одним концом к выводам, а другим концом к массе. Либо подавая ток отдельным проводом с плюса АКБ  на элементы электрической цепи.

Подробнее про поиск «обрыва» в электрических цепях: «Как найти обрыв в электропроводке автомобиля».

Примечания и дополнения

— Найти неисправность проще всего по схеме: «Схема электрических соединений стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099».


Еще статьи по неисправностям в электрике автомобилей ВАЗ 2108, 2109, 21099

— Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

— Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

— Не работают «дворники» на автомобиле ВАЗ 2108, 2109, 21099

— Провода задних фонарей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099

— Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Не работают стоп-сигналы (стопы) на ВАЗ 2108, 2109, 21099: 10 комментариев

  1. Неработает свет на заданий ход что делать подскажите также менял провода к фишке ваз 2108

  2. При нажатии педали тормоз включается омыватель ,ВАЗ 21083,ребята подскажите где искать причину?

  3. какой предохранитель на девятке отвечает за задние стоп сигналы

  4. ПробнеГ делается из обычной лампочки от стоп сигналов. На лягушке всегда должен быть плюс. Один контакт лампочки на массу, другой к контакту, идущему к лягушке. На одном из них лампочка должна гореть.

  5. Просмотри внимательней проводку (жгут проводов) от задней фары до монтажного блока предохранителей по панелью. У меня такое было после замены порога. Когда варили, от нагрева спаялись повода на полу под ногами заднего пассажира. Причем внешне было сложно заметить. Просматривал с поднятием обивки буквально по сантиметру.

  6. ваз 2108 задняи левый стопак включаю аварийку мигает и аварийка и задний ход. Прозвонил все провода. От кнопки до фары, все нормально. Разобрал фару, подключаю все по отднельности и включаю (там задний габариты итд) на повортонкие такая же фигня. Мигает и аварийные и задний ход. Менял местами и левую и правую. Правая все нормально на месте левой, левая херовничает. Платы поменял 3 штуки. Все равно такая же хрена с левой. Что может быть? Не ужели платы брак могут быть?
