Платы задних фонарей ВАЗ 2108, 2109, 21099

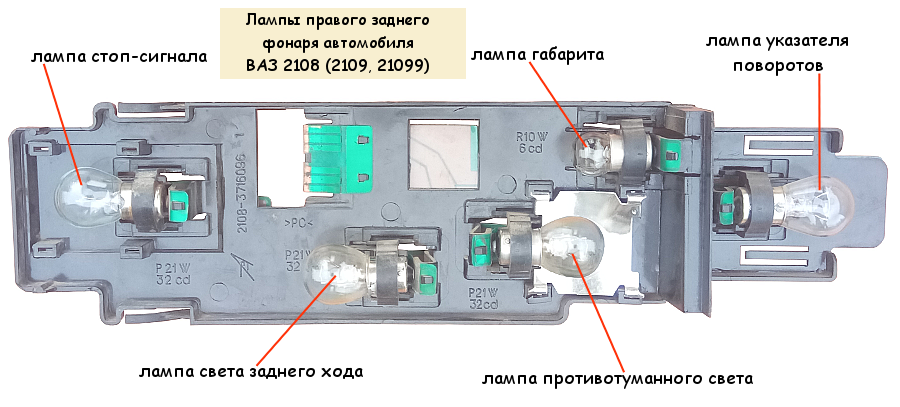

Держатель платы заднего фонаря ВАЗ 2108, 2109, 21099В каждый из задних фонарей автомобиля ВАЗ 2108, 2109, 21099 установлены платы с контактными дорожками  и патронами под лампочки.


Платы задних фонарей ВАЗ 2108, 2109, 21099

Устройство платы заднего фонаря ВАЗ 2108, 2109, 21099, схема
Плата заднего фонаря ВАЗ 2108, 2109, 21099, схема
Плата заднего фонаря автомобиля ВАЗ 2108 (2109, 21099), схема и назначение дорожек, цвет проводов к каждой дорожке
Применяемость плат в задних фонарях на ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21099 применяется плата заднего фонаря 2108-3716092.

Неисправности плат задних фонарей

— Осыпание или повреждение дорожек

— Окисление контактов дорожек

— Окисление контактов в патронах ламп

«Проверка платы задних фонарей на ВАЗ 2108, 2109, 21099»

Как снять плату заднего фонаря на ВАЗ 2108, 2109, 21099?

Извлекаем держатель платы из заднего фонаря (отжимаем фиксатор и вынимаем его из паза).

Снимаем плату с держателя. Для этого придется снять патроны ламп, которые фиксируют ее.

Примечания и дополнения

Цвет проводов в колодке левого заднего фонаря несколько отличается.

Провод указателя поворота синий с черным, провод габарита — желтый с черным.
