Схема подключения указателей поворота ВАЗ 2108, 2109, 21099

схема указателей поворота автомобилей ВАЗ 2108, 2109, 21099Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099 необходима при поиске неисправностей в их электрических цепях.


Конструктивно электрические цепи указателей поворота объединены с цепями приборов аварийной сигнализации. При проведении ремонтных работ на конкретном автомобиле цвет проводов может несколько отличаться от приведенных на данной схеме.

Вход и выход электрического тока на приборах входящих в систему указателей поворота и аварийной сигнализации на данной схеме обозначены красными стрелочками.

Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

схема указателей поворота ВАЗ 2108, 2109, 21099
Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099 (с низкой панелью, выпуска до 1998 года и монтажным блоком 17.3722 с пальчиковыми предохранителями)

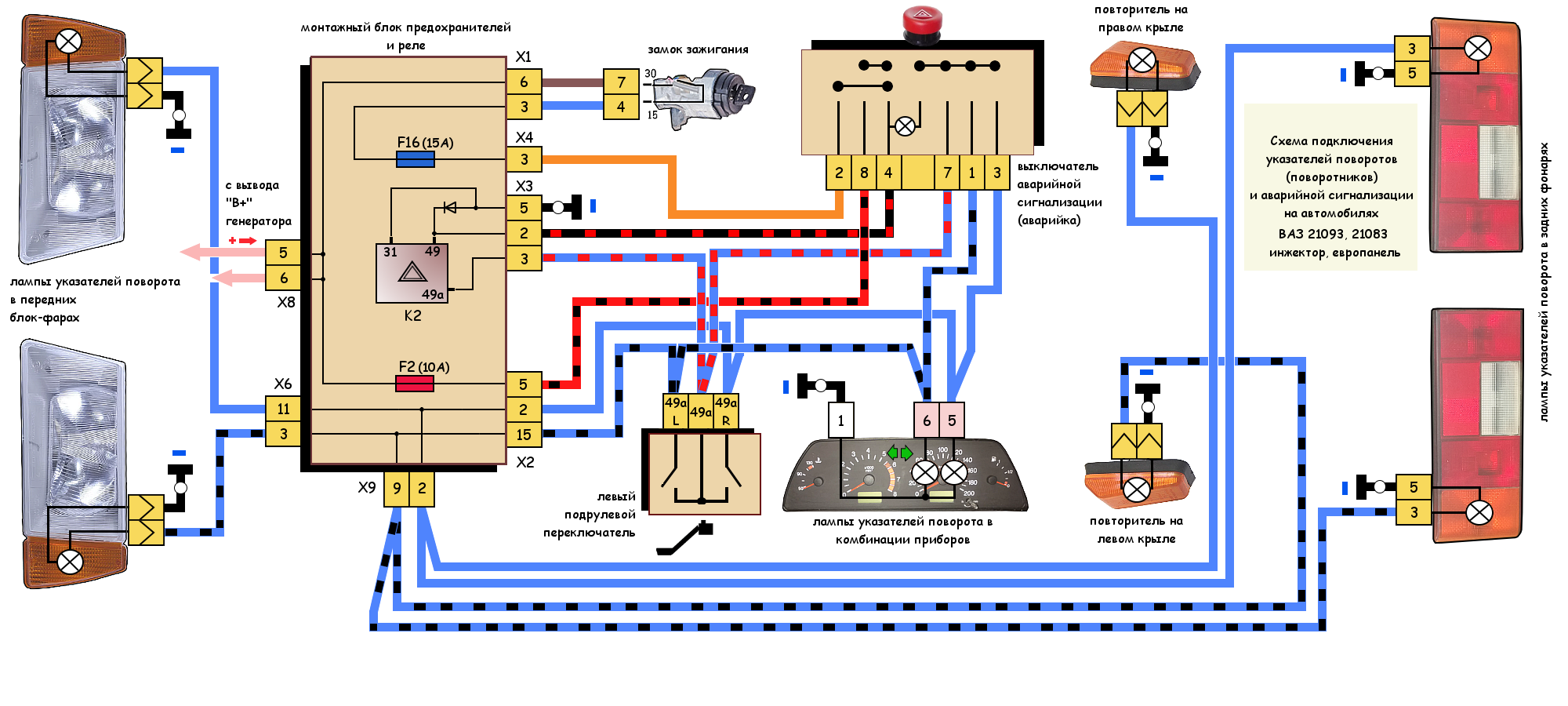

Схема подключения указателей поворота ВАЗ 21083, 21093, 21099 с инжекторным двигателем и европанелью

Указатели поворота ВАЗ 21093, 21083 инжектор, европанель, схема подключения
Указатели поворота (поворотники) автомобиля ВАЗ 21093, 21083 инжектор, европанель, схема подключения
Примечания и дополнения

— На предохранитель №5 завязаны указатели поворотов с контрольными лампами, реле указателей поворота и аварийной сигнализации, щиток приборов с контрольными лампами, обмотка возбуждения генератора. Поэтому при его перегорании щиток приборов работать не будет как и не будет заряжаться аккумулятор.

— Предохранитель №11 защищает цепи указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

— За прерывистый режим работы поворотников отвечает реле-прерыватель К2. Оно имеется как в монтажном блоке 17.3722, так и в 2114.
