Реле включения указателей поворота ВАЗ 2108, 2109, 21099

реле поворотников ВАЗ 2108, 2109, 21099Прерывистый режим указателей поворота (поворотников) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 обеспечивает реле-прерыватель.

Далее представлена полная информация по реле-прерывателю указателей поворота автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Реле включения указателей поворота ВАЗ 2108, 2109, 21099

1. Что представляет из себя реле указателей поворота автомобилей ВАЗ 2108, 2109, 21099.

Реле-прерыватель указателей поворота автомобилей ВАЗ 2108, 2109, 21099 электронное. Оно имеет три вывода. Напряжение подается на вывод «49» с колодки Ш3/вывод 2 монтажного блока, выход напряжения с вывода 49а реле (на Ш3/3), «масса» — вывод «31».

Подробно о подключении реле поворотников на схеме:

схема указателей поворота ВАЗ 2108, 2109, 21099
Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099
2. Где установлено реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099.

Реле указателей поворота и аварийной сигнализации установлено в монтажном блоке. В блоках 17.3722 и 2114 это реле К2.

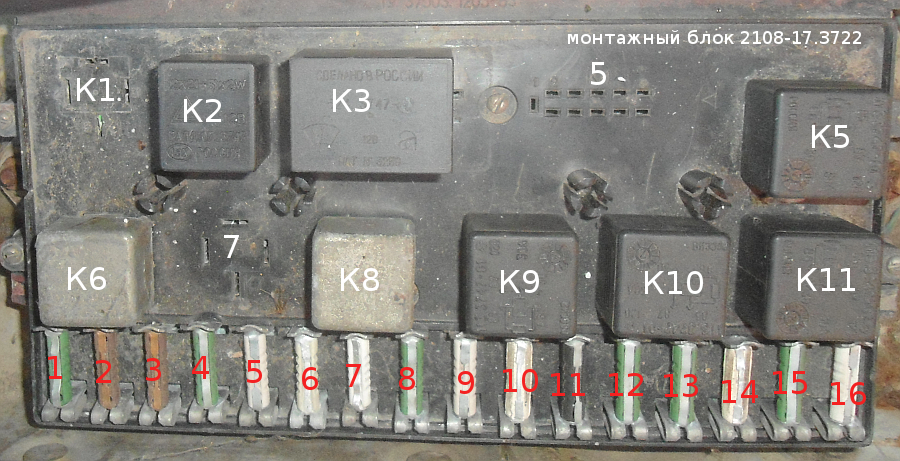

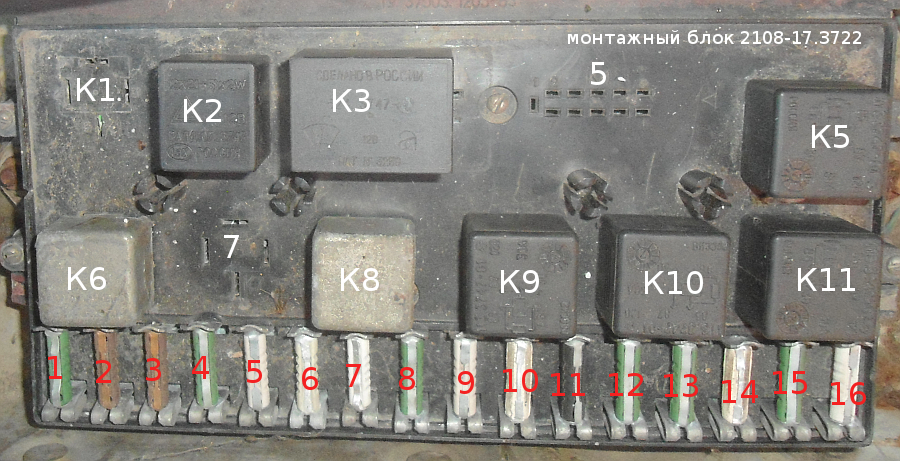

монтажный блок 2108-17.3722
Монтажный блок 2108-17.3722
3. Как работает реле указателей поворота ВАЗ 2108, 2109, 21099?

В отличие от электромеханических реле, широко применяемых в электрооборудовании автомобилей ВАЗ 2108, 2109, 21099 реле-прерыватель указателей поворота и аварийной сигнализации электронное (замыкание и размыкание контактов в нем происходит под действием электромагнитного поля).

Частота мигания ламп указателей поворота и контрольной лампы в щитке приборов задаваемое реле-прерывателем 90±30 циклов в минуту. При перегорании какой-либо лампы частота мигания удваивается.

4. Неисправности реле указателей поворота.

Основные неисправности реле поворотников: окисление контактов реле, выгорание электронной начинки в следствие короткого замыкания. Окисленные контакты реле можно зачистить несколько раз вынув и вставив его в монтажный блок. Если проблемы с электронной начинкой (указатели поворота не работают или горят постоянно, не мигая), то заменяем реле новым или заведомо исправным.

См. «Почему указатели поворота горят, но не мигают?».

5. Применяемость реле указателей поворота на автомобилях ВАЗ 2108, 2109, 21099.

В системах электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяются трехконтактные реле-прерыватели указателей поворота и аварийной сигнализации: 43.3747, 491.3747, 493.3747 и аналогичные им разных производителей.

На автомобилях ВАЗ 21083, 21093, 21099 с инжекторным двигателем и европанелью (панель 2114) указатели поворота включаются через реле контроля исправности ламп в монтажном блоке.
