Реле ближнего света фар ВАЗ 21083 (21093, 21099)

реле 113.3747Подробная информация о реле ближнего света фар автомобиля ВАЗ 21083 (21093, 21099).


Реле ближнего света фар автомобилей ВАЗ 21083 (21093, 21099)

— Назначение реле ближнего света фар в электрооборудовании автомобиля ВАЗ 21083

Электромагнитное реле в электрической цепи ближнего света фар предназначено для управления его включением и выключением, а также для снижения нагрузки на контакты выключателя (переключателя) и элементы цепи (провода).

— Где расположено реле ближнего света фар на ВАЗ 21083?

На автомобиле ВАЗ 21083 (21093, 21099) реле включения ближнего света фар расположено в монтажном блоке реле и предохранителей. Для монтажного блока 17.3722 это реле К11.

17.3722

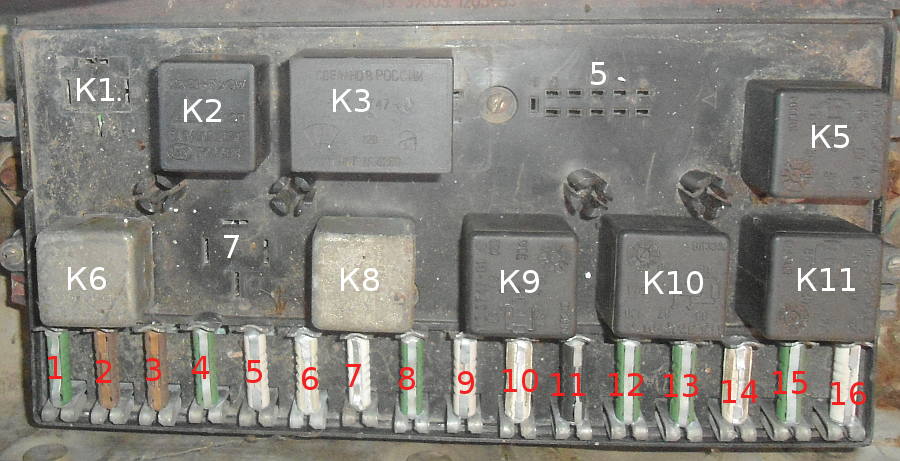

Реле К11 — реле ближнего света фар в монтажном блоке 17.3722

Для монтажного блока 2114 это реле К9.

— Как устроено реле ближнего света фар?

Реле ближнего света фар малогабаритное. Оно представляет собой электромагнит с несколькими контактами, заключенный в корпус.

Характеристики реле ближнего света фар

Номинальное напряжение 12 В

Напряжение срабатывания 8 В

Напряжение отпускания 1,5-5.5 В

Ток нагрузки 20/30 А

Сопротивление обмотки 85±5 Ом

выводы реле ближнего света фар ВАЗ 21083
Выводы реле ближнего света фар ВАЗ 21083
— Как работает реле ближнего света фар?

Постоянный минус вывод «86» реле, постоянный плюс «30». С подрулевого переключателя ток подается на вывод «85», запитывая электромагнит. Тот срабатывает и замыкает контакты «86» и «87». С контакта «87» ток пошел на нить ближнего света в лампе передних фар.

схема реле 113.3747
Схема реле 113.3747
— Неисправности реле ближнего света фар

Окисление контактов реле

Реле втыкается контактами в отверстия в монтажном блоке. Это соединение подвержено влиянию влаги, так как монтажный блок установлен перед лобовым стеклом. Со временем контакты реле окисляются разрывая электрическую цепь и прекращая нормальную работу реле, ближний свет не включается.

Выход из строя электромагнита

В ходе длительной эксплуатации электромагнит может перестать срабатывать и ближний свет перестает включаться. Либо он выгорает после короткого замыкания.

Для проверки работоспособности реле необходимо несколько раз вынуть-вставить реле (чтобы контакты очистились). Если не помогло заменяем реле новым или аналогичным можно использовать реле из того же монтажного блока).

— Особенности снятия, установки

Реле извлекается вытягиванием рукой вверх из отверстий монтажного блока. Если реле давно не извлекалось, контакты могут закиснуть. В таком случае тянем его вверх слегка покачивая из стороны в сторону.

— Применяемость реле ближнего света фар на автомобилях ВАЗ 21083 (21093, 21099)

В электрической цепи ближнего света фар автомобиля ВАЗ 21083 (21093, 21099) применяется электромагнитное реле продолжительного действия 113.3747.

Примечания и дополнения

Срок службы реле ближнего света фар до 300 тысяч км пробега автомобиля или от 25 до 200 тыс включений.

Помимо реле в электрической цепи ближнего света фар имеются предохранители. Это №15(8А) — левая фара и №16(8А) — правая для монтажного блока 17.3722 с пальчиковыми предохранителями. F13()7,5A — левая фара, F12()7,5A — правая фара для разновидностей монтажного блока 2114.
