Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099

не горят фарыРассмотрим причины такой неисправности — почему не горит ближний или дальний свет фар, или все вместе на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Попутно разберем, как все исправить в том или ином случае.

Перечень неисправностей при которых не горит ближний или дальний свет фар

1. Перегорела лампа ближнего-дальнего света в блок-фаре.

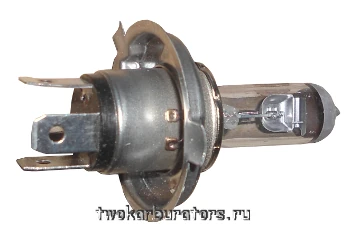

В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет. На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.

Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар.

не горит ближний и дальний свет

2. Окислились контакты в соединительной колодке блок-фары.

Несколько раз оденьте — снимите соединительные колодки на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты. Подробнее «Провода передних фар ВАЗ 2108, 2109, 21099».

3. Нет «массы» к фаре.

Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.

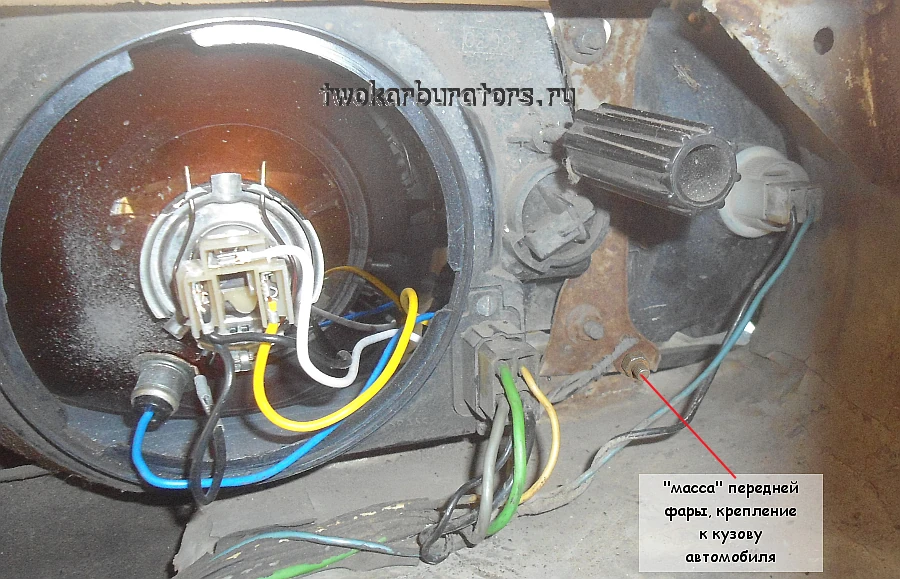

Масса передней фары ВАЗ 2108, 2109, 21099
Масса передней фары автомобилей ВАЗ 2108, 2109, 21099
4. Перегорели предохранители в монтажном блоке.

В монтажном блоке старого образца с пальчиковыми предохранителями 17.3722 за ближний свет отвечают следующие предохранители:

№16 (правая фара по ходу автомобиля),

№15 (левая фара).

За дальний свет:

№13 (правая фара),

№ 14 (левая фара).

В монтажном блоке 2114 с ножничными предохранителями ближний свет:

F13 (правая фара),

F12 (левая фара).

Дальний свет:

F15 (правая фара),

F14 (левая фара).

Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).

5. Неисправно реле ближнего или дальнего света.

Монтажный блок 17.3722: за ближний свет фар отвечает реле К11, за дальний К5. Монтажный блок 2114: за ближний свет фар отвечает реле К9, за дальний К8. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно. Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или  113.3747-10).

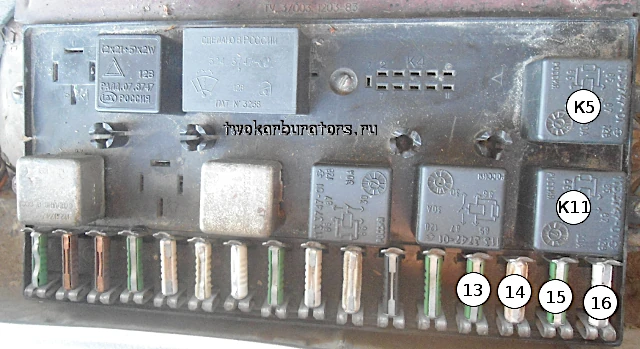

предохранители и реле фар ваз 2108, 2109, 21099
Монтажный блок старого образца 17.3722: предохранители и реле ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099
6. Неисправен подрулевой переключатель («гитара»).

За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.

Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод 56 ток приходит (зеленый провод). Проверяем наличие напряжения контрольной лампой или каким-нибудь измерительным прибором. Вывод переключателя 56b — ток уходит на ближний свет (красно-серый провод), 56а — дальний свет (бело-голубой провод). Можно включить зажигание и по очереди отрезком провода соединять выводы в колодке: зеленый провод — красно-серый, зеленый — бело-голубой. Если ближний или дальний свет включается, то меняем подрулевой переключатель на новый.

левый подрулевой переключатель
Контакты левого подрулевого переключателя ВАЗ 2108, 2109, 21099, отвечающего за переключение света фар (дальний/ближний)


Подробнее см. «Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099».

7. Неисправна проводка к блок-фарам или монтажный блок предохранителей.

По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.

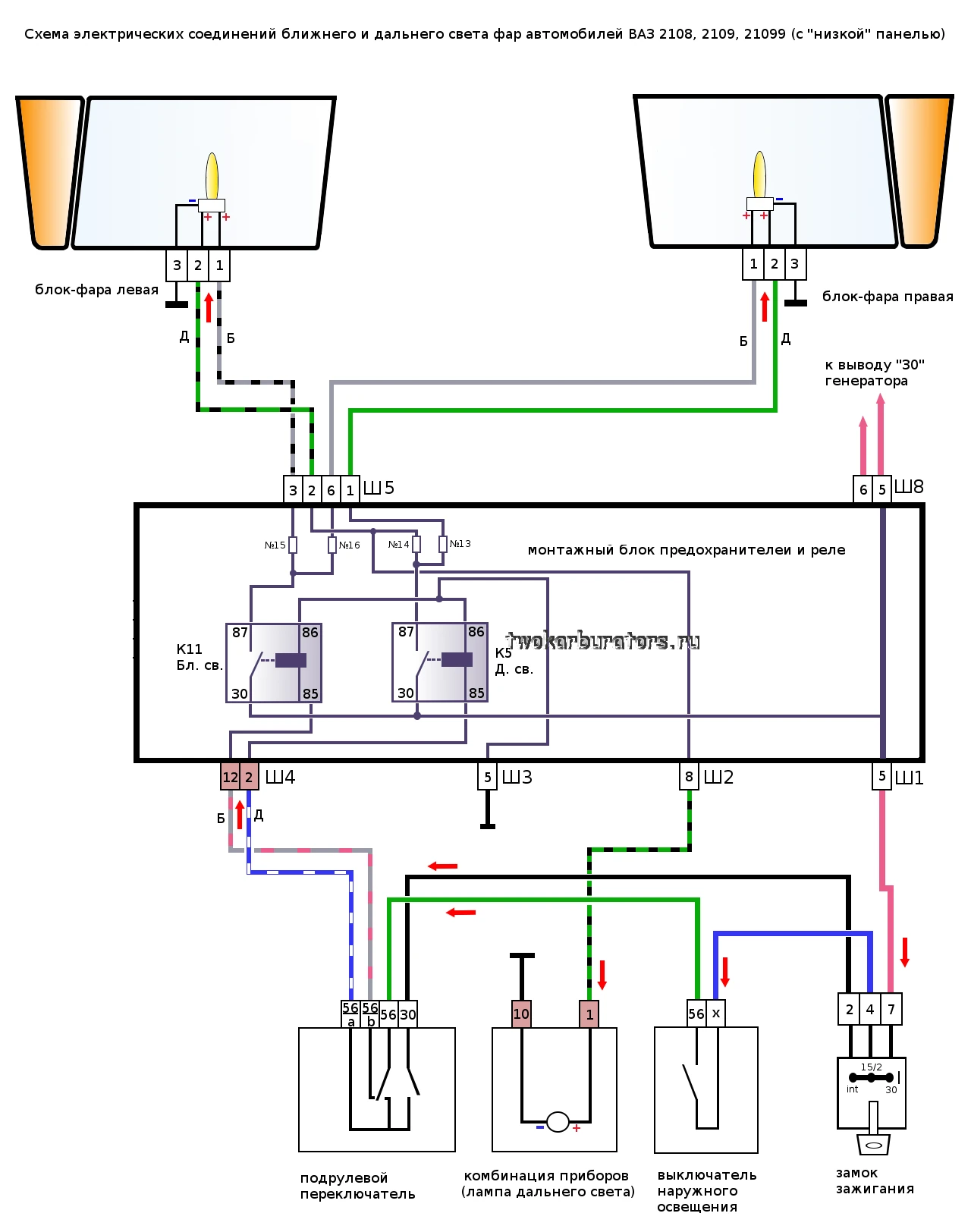

схема, ближний, дальний свет
Схема включения ближнего света фар ВАЗ 2108, 2109, 21099

См. «Схема электрических соединений ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099″.

8. Не работает выключатель наружного освещения.

Проверьте наличие напряжения на голубом проводе, идущем от замка зажигания на вывод «Х».

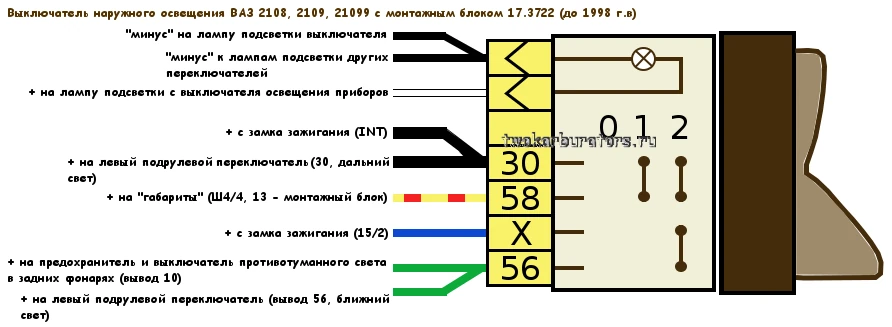

выключатель наружного освещения ВАЗ 2108, 2109 до 1998 г.
Выключатель наружного освещения ВАЗ 2108, 2109, 21099 до 1998 г.в. монтажный блок 17.3722

«Выключатель наружного освещения ВАЗ 2108, 2109, 21099»

Примечания и дополнения

— В блок-фарах автомобилей ВАЗ 2108, 2109, 21099 для ближнего и дальнего света применяются лампы АК12-60+55.

— Для кратковременного включения дальнего света фар в подрулевом переключателе замыкаются контакты 30 (ток отдельно приходит с замка зажигания по черному проводу) и 56а (бело-голубой провод). Он тоже может не моргать. Подробности этой неисправности см. «Не моргает дальний свет фар автомобиля, причины».

— Электрический ток на ближний и дальний свет подается после включения зажигания (поворота ключа в замке зажигания в положение 1).

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не горит одна фара автомобиля, что делать?

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Тускло горят фары, причины неисправности

— Мерцают фары автомобиля, причины неисправности

— Как снять переднюю фару автомобиля ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!
Twokarburators-Vk
Twokarburators-Ok
Twokarburators-Telegram
Twokarburators-Dz

Не горит ближний или дальний свет фар на автомобиле ВАЗ 2108, 2109, 21099: 18 комментариев

  1. Проверьте совпадение контактов (плюс и минус) на лампе и в колодке проводов на нее. В лед лампе могут быть плюс и минус поменены местами. Поэтому получается короткое замыкание и предохранитель горит. А штатная галогенка совпадает по полярности и передохранитель не горит.

  2. Поставил лед лампи 40 ват и предохранители ближнего Света перегорегорели а ставлю галогенки 55 ват всьо норм.в чем может бить причина,?

  3. Либо не замыкаются контакты в самом замке, либо плохой контакт в проводах к замку. Но скорее всего виноват сам замок.

  4. у меня ситуация такая: включаю замок зажигания, завел машину и включаю фары, а они не горят, также не включается печка и многие приборы, а немножко чуть-чуть шевельну ключом замок вперед и назади загорятся. В чем причина?

  5. Возможно какой-то из плюсовых проводов на лампу замыкает на «массу». Либо, реле вышло из строя. Его можно попробовать заменить аналогичным из монтажного блока. Проводку от монтажного блока к фарам нужно тщательно осмотреть на предмет повреждения, а лучше прозвонить. По идее вместе с лампой должен сгорать и предохранитель на эту цепь, где КЗ.

  6. машина ваз 21099 после дтп при включении ламп Н4 ближнего или дальнего света нить перегорает все остальные световые приборы работают помогите решить дилему

  7. Если не горит только на одной фаре, то скорее всего проблема либо в фишке на фару (например, контакт окислился), либо в проводе (зелено-черный) от монтажного блока до фишки на фаре. Можно ее несколько раз вынуть-вставить, чтобы контакт восстановился. Конечно, самым оптимальным было бы поочередно проверить наличие напряжения на разных точках в электрической цепи по схеме, что бы выявить место «обрыва». Например, на контакте в фишке на фаре, на контакте в фишке на монтажном блоке и т.п.

  8. Не горит дальний в левой фаре. Заменил лампу и поменял местами предохранители. Что может быть?

  9. Здравствуйте. Извлеките переключатель наружного освещения из панели. Включите зажигание. Проверьте есть ли напряжение на синем проводе (вывод «Х») его колодки. Если есть, то замок зажигания исправен. Если нет, то нужно проверить этот самый синий провод. Возможно в вашем случае проблема в переключателе наружного освещения. При включенном зажигании соедините куском провода наконечник синего провода в колодке и наконечник зеленого. Ближний свет должен включится.

  10. Здравствуйте. Не работает ни ближний , ни дальний свет. Светиться только габарит. Возможно это в заливе зажигания проблема

  11. Чаще всего такое из-за плохой «массы». Наконечники массовых проводов крепятся около фар. Можно зачистить и посмотреть, что будет. Еще может быть контакты окислились в колодках или утечка тока. Можно для проверки провод кинуть с плюса АКБ прямо на колодку фар и проверить лампы и их контакты. Вот статья по тусклому свету https://twokarburators.ru/tusklo-giryt-fary-avtomobilya/

  12. Не горит ближний свет а дальний горит тускло, в чем причина? Предохранители все целы, реле рабочие, подрулившая колодка целая(рабочая) но все-равно не горят нормально

  13. Поменяйте лампочки в фарах местами. Возможно проблема в неисправности одной из них.
    Проверьте крепление «минусового» провода фары (на кузове, рядом с фарой).
    Проверьте предохранители в монтажном блоке (в статье есть картинка, какие проверять).

  14. Включаю дальне світло права фара горить ,а ліва ні, в чому проблема?

  15. Если ни чего кроме подрулевого переключателя не менялось, а проблема возникла, попробуйте еще раз проверить сам подрулевой переключатель. Проверьте его соединительную колодку (правильно ли надета, состояние контактов, состояние проводов к колодке — поплавились, перетерты и т.п.). Проверьте выключатель наружного освещения. А именно его соединительную колодку (правильность и надежность установки, контакты). На колодке подрулевого переключателя вывод «56» — это плюс с выключателя наружного освещения. Попробуйте при включенном выключателем соединить отрезком провода этот вывод «56» с выводом «56b» (это провод на ближний свет фар) и посмотрите как горит ближний. Если проблема останется, придется последовательно просматривать электрические цепи фар и габаритов в поиске плохой «массы», плохих контактов, неисправных реле, короткого замыкания (хотя, если предохранитель не сгорает, короткого замыкания скорее всего нет).

  16. Поломался подрулевой переключатель поворотов ваз 2109(карб). После замены оказалось: левая фара ближнего света (по ходу авт.)горит вполнакала (дальний включается) и не горит левый задний габарит. Как они связаны, где копать ? Правые фара и задний габарит работают исправно.

  17. не горел ближний и дальний на одной фаре, снял штекер который на самой блок фаре, прочистил и подогнул, всё заработало.
