Cхема включения ближнего и дальнего света фар ВАЗ 2108, 2109, 21099

Ближний и дальний свет фар ВАЗ 2108, 2109Представляем две схемы электрических соединений включения ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099 с «низкой» и «высокой» панелью приборов.


Электрическая схема включения ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099

схема, ближний, дальний свет
Электрическая схема включения ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099 (низкая панель)

На автомобилях ВАЗ 2108, 2109, 21099 с монтажным блоком 2114 и «высокой» панелью приборов схема подключения ближнего и дальнего света фар практически идентична. Различия лишь в названиях колодок проводов и предохранителей.

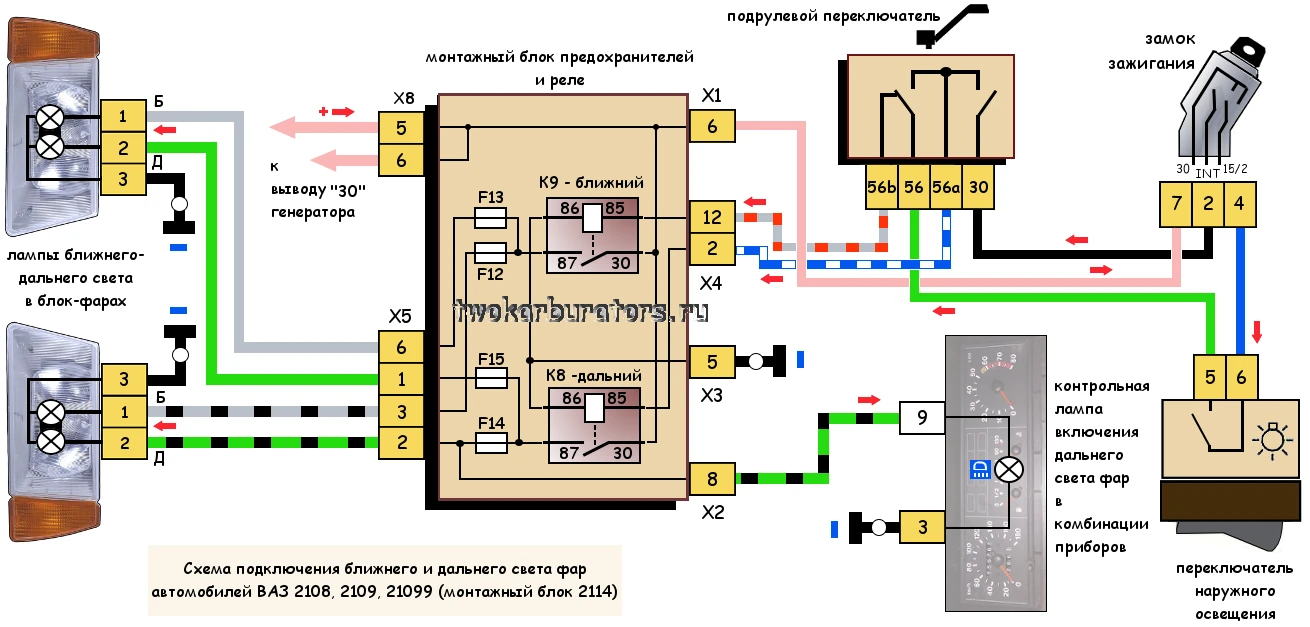

Ближний и дальний свет фар ВАЗ 2108, 2109, 21099, схема подключения
Ближний и дальний свет фар автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114 и «высокой» панелью приборов, схема подключения
Описание схемы

— Напряжение в электрическую цепь подключения ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099 подается с вывода «30» генератора через монтажный блок, после включения зажигания.

— Ближний свет включается переключателем наружного освещения (последнее положение его клавиши) при определенном положении правого рычага подрулевого переключателя.

— Дальний свет включается перемещением левого рычага подрулевого переключателя от себя в фиксированное положение (если включен переключатель наружного освещения). При этом в комбинации приборов загорается синяя контрольная лампа-сигнализатор включения ближнего света.

Можно кратковременно включить дальний свет переместив на себя до упора рычаг правого подрулевого переключателя (не фиксируемое положение). При этом ток пойдет не по стандартной схеме на вывод «56» подрулевого переключателя, а в обход выключателя наружного освещения с замка зажигания (черный провод) на вывод «30» подрулевого переключателя.

— В электрическую цепь включены реле ближнего и дальнего света фар, снижающие нагрузку на контакты (К9 — ближний свет, К8 — дальний). В электрической цепи ближнего и дальнего света фар автомобиля ВАЗ 21083 (21093, 21099) применяется электромагнитное реле продолжительного действия 113.3747.

— Цепь лампы каждой фары защищена предохранителями в монтажном блоке. Правая фара: ближний F12 (7,5A), дальний F15 (7,5A). Левая фара: ближний F13 (7,5A), дальний F14 (7,5A).

— «Масса» — черный провод в колодке проводов каждой из фар. Крепится на кузов рядом с ними.

Масса передней фары ВАЗ 2108, 2109, 21099
Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099
