Схемы подключения стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

Ниже представлены схемы электрических соединений стоп-сигналов в задних фонарях и стояночного тормоза (ручника) автомобилей ВАЗ 2108, 2109, 21099 как с низкой так и с высокой панелью приборов.

Схемы электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099

схема стоп-сигналов ВАЗ 2108, 2109, 21099

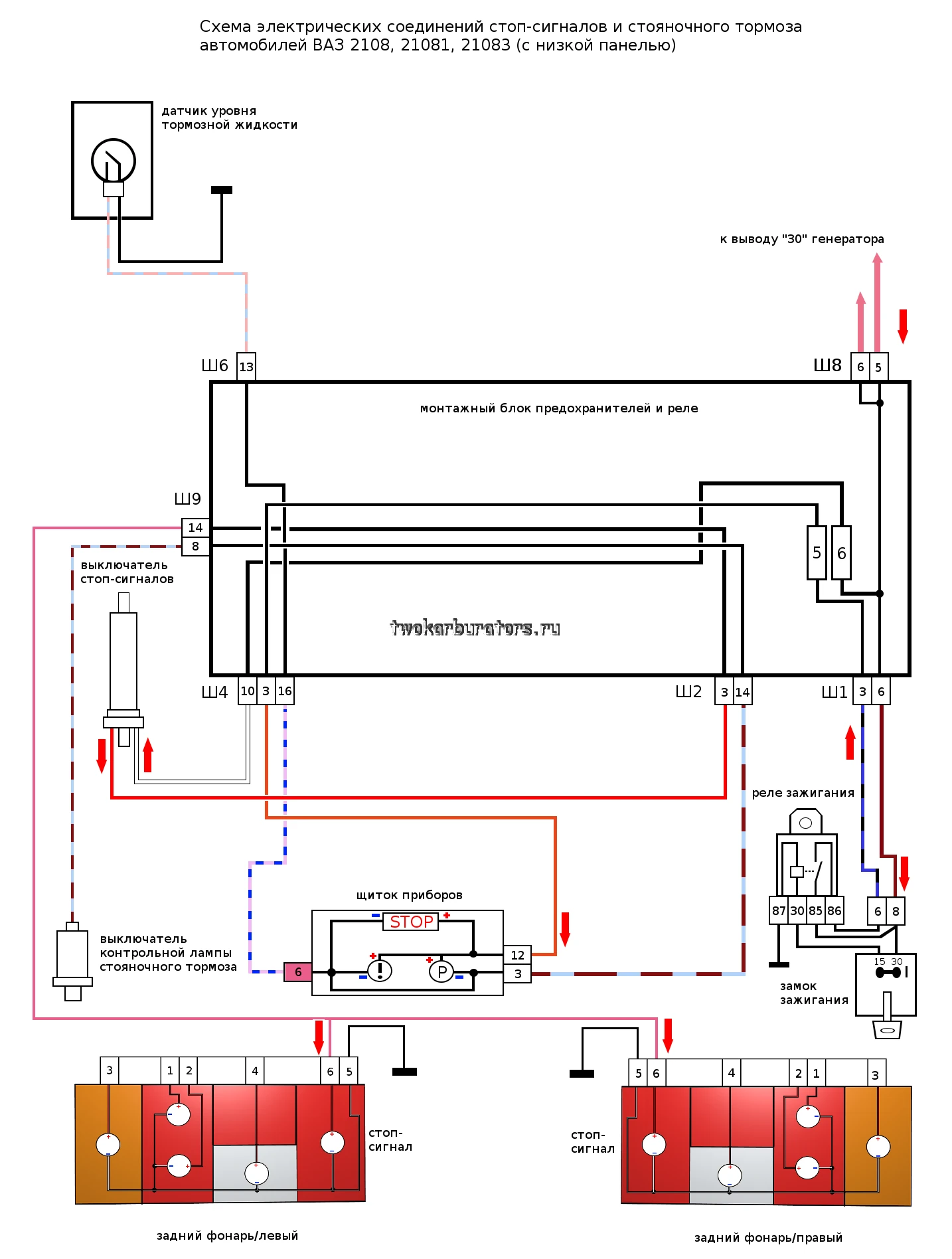

Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с низкой панелью)
схема стопов ВАЗ 2108, 2109, 21099

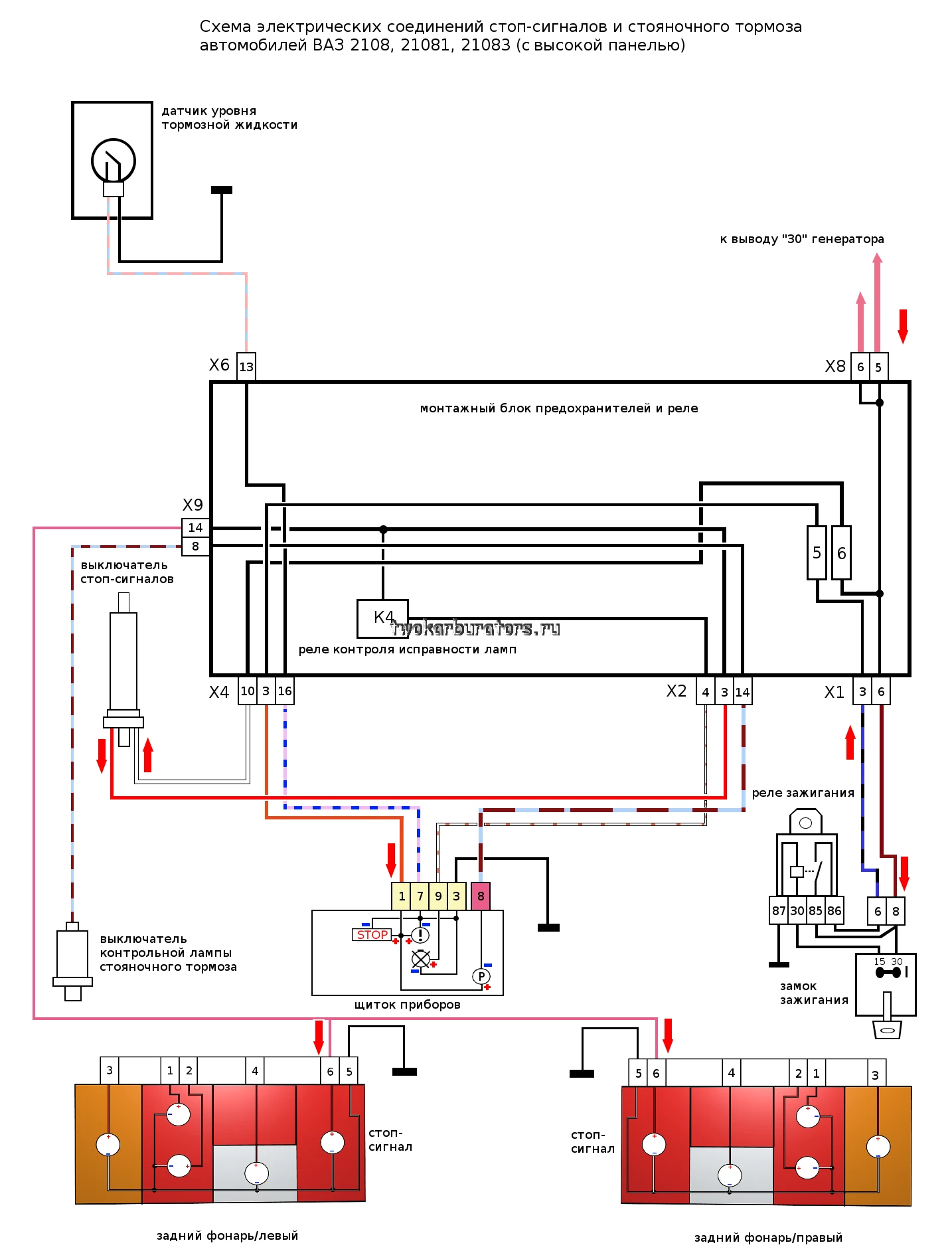

Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099 (с высокой панелью)

Включение-выключение стоп-сигналов происходит при помощи выключателя, расположенного под педалью тормоза.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1995 г. в. в электрическую цепь лампы STOP и лампы уровня тормозной жидкости было встроено реле-прерыватель. При падении уровня тормозной жидкости в бачке лампы прерывисто мигали.

— Сигнальные лампы в щитке и на панели приборов

сигнальные лампы

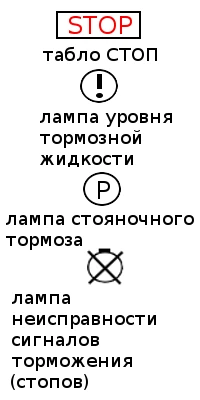

Лампы-сигнализаторы тормозной системы

Табло STOP загорается при включении одного из сигнализаторов неисправностей без устранения которой запрещается дальнейшее движение (например, падение уровня в бачке с тормозной жидкостью).

Лампа — сигнализатор уровня тормозной жидкости. Загорается при падении уровня в бачке с тормозной жидкостью.

Лампа — сигнализатор стояночного тормоза (ручника), связанная с «лягушкой» под рычагом. Загорается при поднятии ручника.

Лампа неисправности сигналов торможения («стопов»). Загорается при перегорании лампочек в стоп-сигналах задних фонарей автомобиля или лампочек габаритного света.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— «Стопы» ВАЗ 21083 (21093, 21099), схема подключения

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Отказал регулятор напряжения генератора

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!
Twokarburators-Vk
Twokarburators-Ok
Twokarburators-Telegram
Twokarburators-Dz

Схемы подключения стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099: 1 комментарий

  1. На второй схеме, реле контроля исправности ламп (К4), РАЗРЫВАЕТ цепь Х2 (3) — Х9(14) через сопротивление (спиралька с тремя витками) , при перегорании которого не горят оба стоп-сигнала. Лечится заменой реле контроля исправности ламп, или временно перемыканием контактов на реле 4 — 5
