Габариты ВАЗ 2108, 2109, 21099, схема подключения

Габариты ВАЗ 2108, 2109, 21099Представляем схемы электрических соединений включения габаритных огней в передних фарах и задних фонарях (габаритов),  автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Одна схема — для автомобилей ВАЗ 2108, 2109, 21099 с высокой панелью приборов, вторая для тех же автомобилей, но с низкой панелью.

Схемы наружного освещения («габаритов») автомобилей ВАЗ 2108, 2109, 21099

схема "габариты" ВАЗ 2108, 2109, 21099

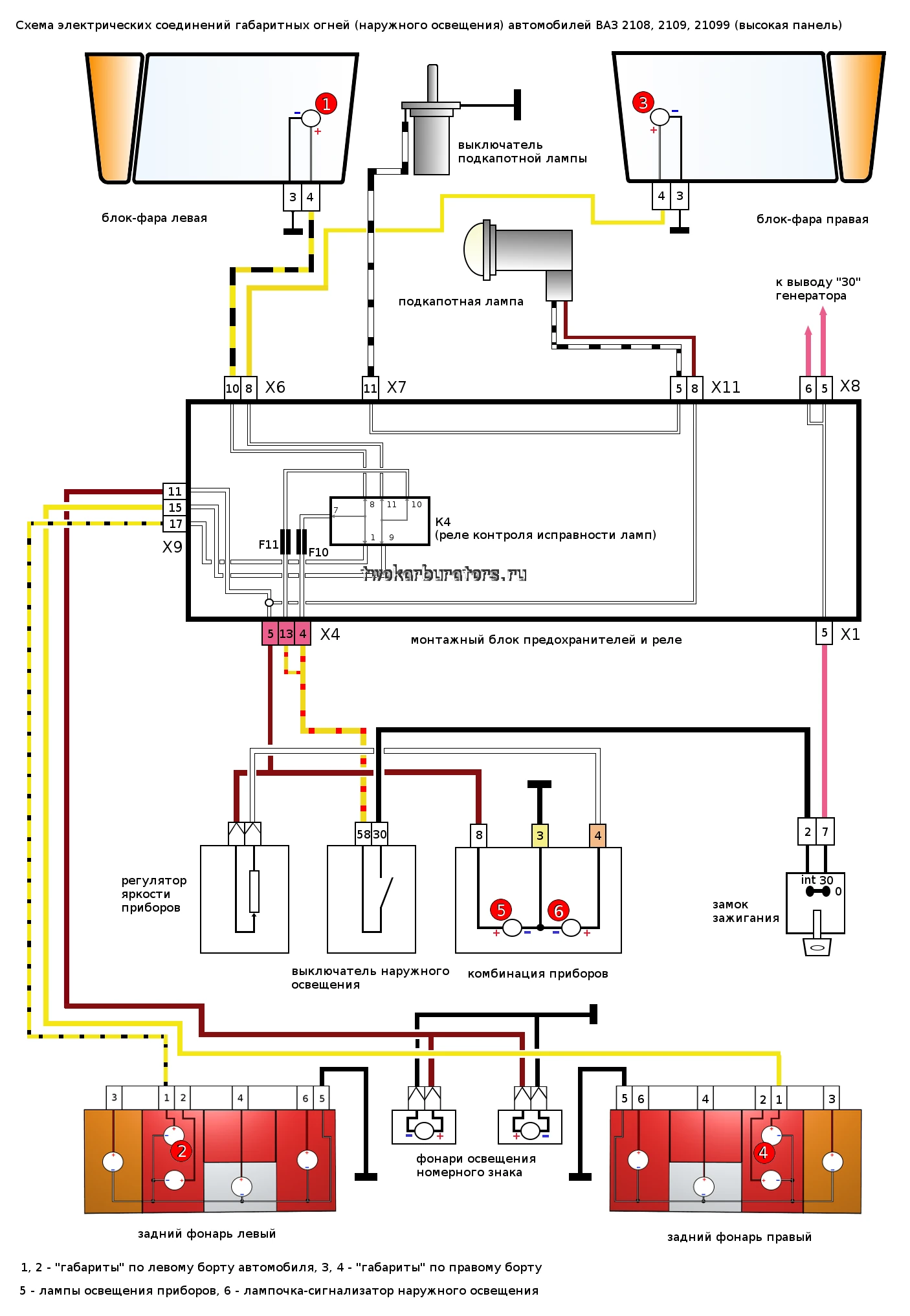

Электрическая схема подключения габаритов автомобилей ВАЗ 2108, 2109, 21099 после 1998 года выпуска с высокой панелью приборов, монтажный блок предохранителей и реле 2114
схема габариты панель 2108

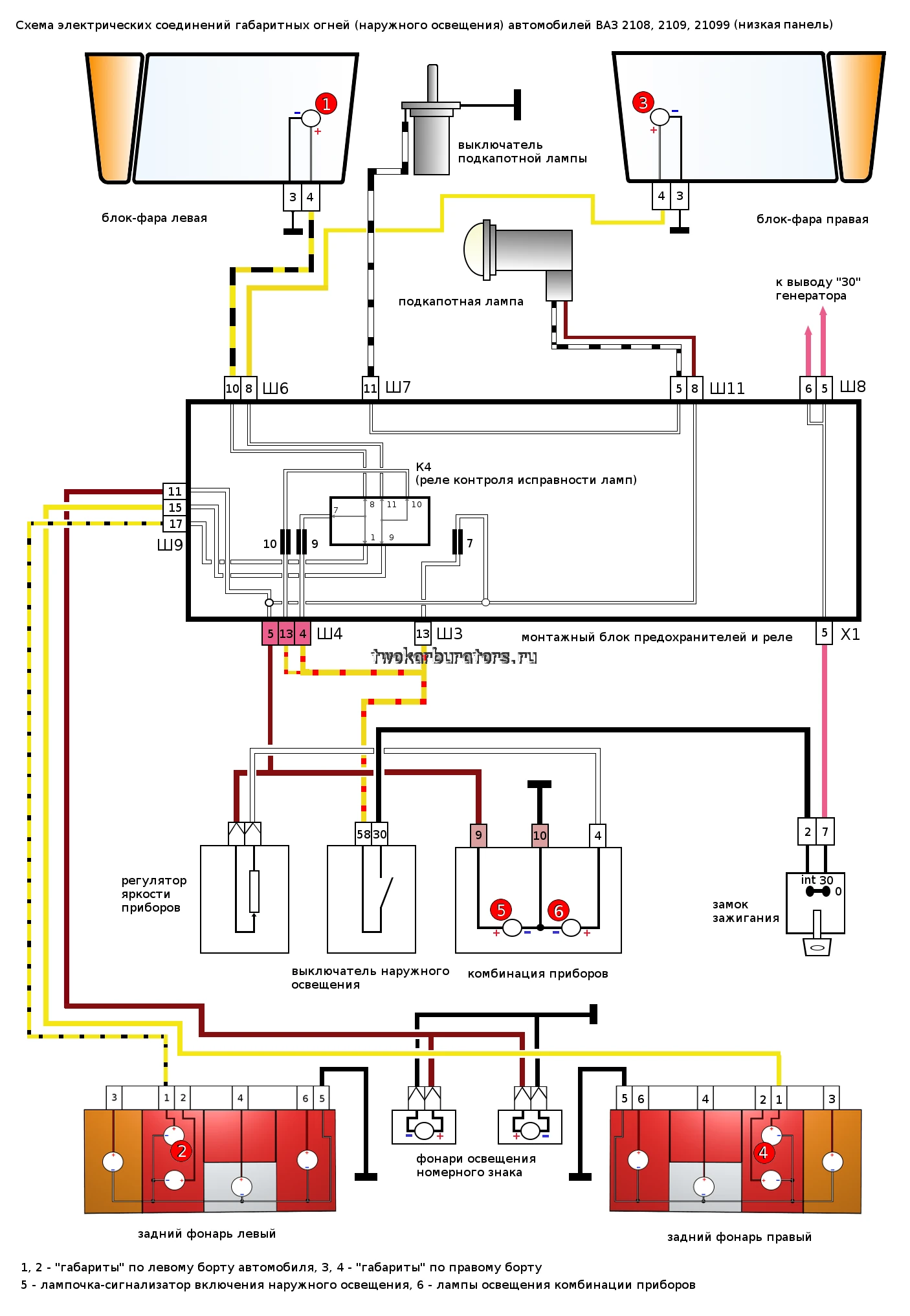

Схема подключения габаритов автомобилей ВАЗ 2108, 2109, 21099 с низкой панелью приборов, до 1998 г. в., с монтажным блоком 17.3722

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1988 года выпуска, габаритные огни могли быть включены либо для правого, либо для левого борта по отдельности. Делалось это при помощи специального переключателя при нахождении ключа в замке зажигания в положении «О» — «Стоянка».

Лампа габаритов в передних блок-фарах А12-4-1 (Т4W), в задних фонарях А12-5 (R5W) или А12-10 (R10W).

— На автомобилях ВАЗ 21083, 21093, 21099 с европанелью (2114) исправность ламп наружного освещения контролирует блок индикации бортовой системы контроля. В случае перегорания какой-либо лампы он сигнализирует об этом водителю миганием специального индикатора. См. «Схема подключения габаритов автомобиля ВАЗ 21093 инжектор».

— Одновременно с лампами габаритных огней при нажатии на клавишу переключателя наружного освещения включаются фонари подсветки заднего номерного знака. Вот схема их подключения с описанием порядка работы «Подсветка заднего номерного знака ВАЗ 2108, 2109 схема подключения».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Не работают габаритные огни на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Не работает свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Стопы ВАЗ 2108, 2109, 21099, схема подключения

— Провода задних фонарей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!
Twokarburators-Vk
Twokarburators-Ok
Twokarburators-Telegram
Twokarburators-Dz

Габариты ВАЗ 2108, 2109, 21099, схема подключения: 5 комментариев

  1. У меня высокая панель, а перемычка на подсветку номера как на низкой! Дополните схему, в общей схеме она присутствует.

  2. в первой схеме откуда берётся плюс для подсветки номера?

  3. К сожалению штатная схема электрооборудования ВАЗ 2108, 2109, 21099 не предусматривает выключения «габаритов» после извлечения ключа в замке зажигания. На схемах (в частности на схемах в данной статье) изображение замка зажигания нужно понимать так: при исходном положении ключа в замке — «О» (либо вообще без ключа) контакты «30» и «INT» постоянно замкнуты и «плюс» всегда подается на выключатель наружного освещения. Как доработать такую систему, чтобы габариты гасли после выключения зажигания, есть варианты в интернете. Я, наиболее подходящие из них, опубликую в отдельной статье на сайте в ближайшее время.

  4. Здравствуйте.
    Вопрос — на всех схемах питание на лампы габаритных огней подаётся от ключа зажигания!!! Но в машине (2108 -1990 года) габариты включаются и без ключа!!!
    Объясню. У нас ввели а ПДД ездить с включёнными фарами всегда. Так днём забываю выключать свет, вытаскиваю ключ зажигания а габариты горят, аккумулятор разряжается))) вот ищу схему и везде при выключении зажигания габариты должны гаснуть, если верить схеме. На форумах пишут габариты всегда включаются, а ближний дальний свет через замок зажигания, что логично, но на схемах не так((( объясните пожалуйста!!! Проблема в том что хочу переделать , чтоб габарит отключался ключом зажигания как и ближний дальний свет. слава.
