Пусковое устройство карбюратора 2108, 21081, 21083 Солекс

пусковое устройство Солекс устройствоНазначение пускового устройства карбюраторов Солекс — 2108, 21081, 21083

Система пуска карбюратора «Солекс» предназначена обеспечивать приготовление богатой топливной смеси для  пуска холодного двигателя и несколько ее обеднять сразу после пуска дабы не «залило» свечи.


Устройство системы пуска карбюратора Солекс

Система пуска имеет ручное управление (ручка «подсоса» в салоне автомобиля).

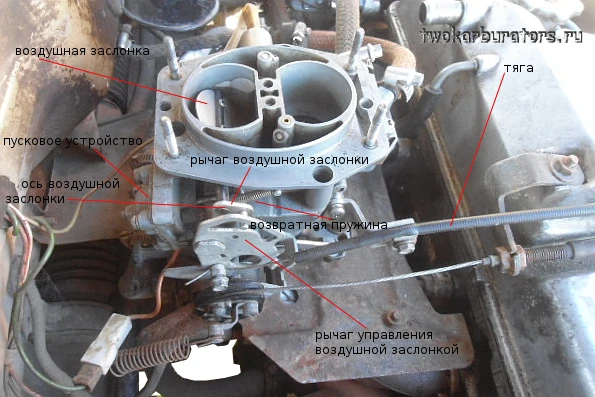

1. Ручка привода воздушной заслонки («подсоса»).

рукоятка подсоса

2. Тяга от рукоятки «подсоса» к рычагу управления воздушной заслонкой.
3. Рычаг управления воздушной заслонкой.
4. Рычаг воздушной заслонки.
5. Возвратная пружина воздушной заслонки.
6. Воздушная заслонка карбюратора.

элементы пускового устройства Солекс

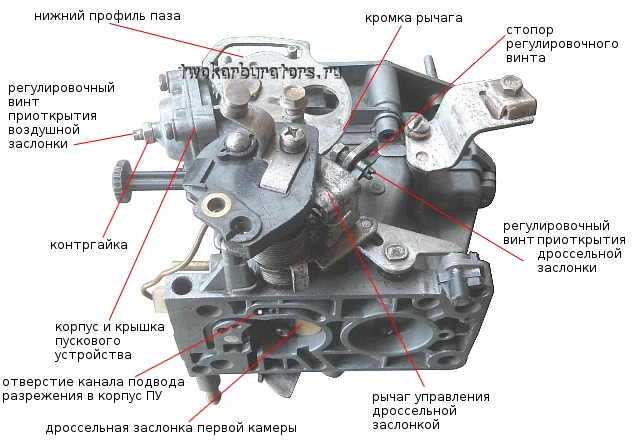

элементы системы пуска карбюратора 2108, 21081, 21083 Солекс

7. Нижний профиль паза рычага управления воздушной заслонкой.
8. Кромка рычага управления воздушной заслонкой.
9. Дроссельная заслонка первой камеры карбюратора.
10. Рычаг управления дроссельными заслонками на оси дроссельной заслонки первой камеры.
11. Регулировочный винт приоткрытия воздушной заслонки на пусковой зазор (в крышке пускового устройства карбюратора).
12. Контргайка регулировочного винта.
13. Регулировочный винт величины приоткрытия дроссельной заслонки первой камеры при пуске.
14. Стопор регулировочного винта.
15. Корпус и крышка пускового устройства.

16. Отверстие канала подведения разрежения в корпус пускового устройства карбюратора Солекс.

части пусковой системы карбюратора Солекс

17. Диафрагма.
18. Шток диафрагмы.
19. Канал подачи разряжения в корпус пускового устройства (латунная трубка).

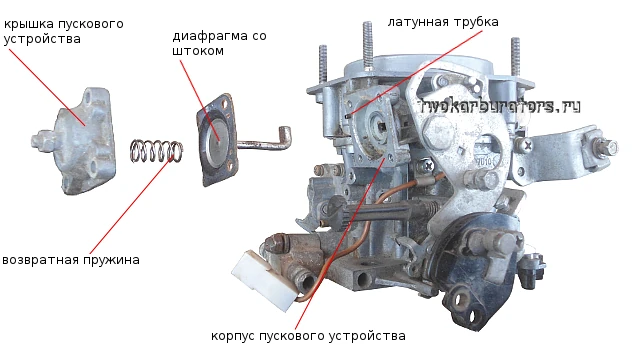

установка диафрагмы ПУ Солекс
Примечания и дополнения

— О том как отрегулировать пусковое устройство карбюратора 2108, 21081, 21083 Солекс смотрите на странице «Регулировка пускового устройства карбюратора Солекс» .

Еще пять статей по карбюраторам Солекс

— Система холостого хода карбюраторов 2108, 21081, 21083 Солекс

— Игольчатый клапан карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Главные дозирующие системы карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

Пусковое устройство карбюратора 2108, 21081, 21083 Солекс: 7 комментариев

  1. Проверьте уровень топлива в поплавковой камере карбюратора. Плюс проверьте качает ли бензонасос.

  2. После газа не работает на бензине. Двигатель запускается на 2-3 секунды и глохнет. Через пол минуты то же самое.

  3. двигатель запускается но через 2-3 секунды глохнет. через 0,5 минуты то же самое

  4. Возможно воздушный поток проходит через карбюратор с таким звуком. Вообще если снять воздушный фильтр. запустить двигатель и послушать работу карбюратора, то будет слышен скорее свистящий звук.

  5. Здравствуйте! Подскажите пожалуйста, что за шкваркающий звук в диффузоре первой камеры на холостом ходу? 21083, солекс.

  6. Гайка регулировочного винта пускового устройства карбюратора Солекс под ключ на 8 мм, М5X0,5 (диаметр/шаг резьбы), по каталогу — это деталь 2108-1107059, а винт — деталь 2108-1107057.

  7. Подскажите пожалуйста какие характеристика у контргайки регулировочного винта ПУ (резьба, шаг) и где её достать. Потерялась. Нигде не продаётся. В ремкомплектах нету. Обошёл пол-города.
