При замене поршневой группы двигателя возникает необходимость подобрать пальцы к поршням. Попробуем разобраться по каким критериям происходит такой подбор и как не ошибиться при самостоятельной выполнении этой работы.

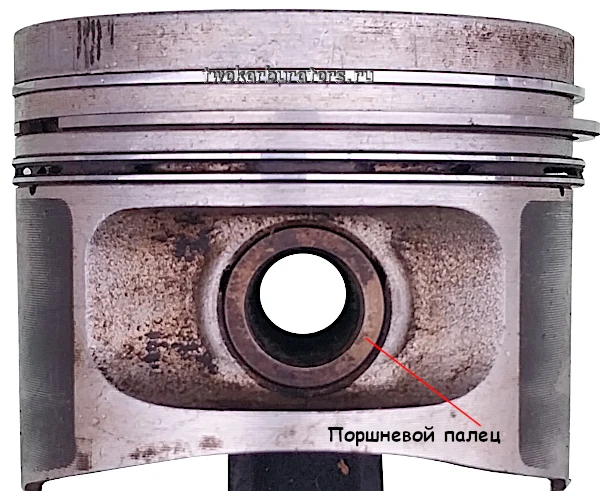

Как известно, поршневые пальцы двигателя 21083 (1,5 л., 8 клапанов), что ставился на автомобили ВАЗ 21083, 21093, 21099, запрессовывается через отверстия в поршне прямиком в головку (бобышку) шатуна. Путем горячей посадки с определенным натягом.
Поэтому нужно с достаточной долей точности подобрать пальцы по диаметру, что бы они потом ненароком не сместились во время работы двигателя.
Подбираем пальцы к поршням двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099
Три класса поршней под поршневые пальцы.
Все поршни для двигателя 21083, помимо всего прочего, так же делятся строго на три класса по диаметру отверстия под поршневой палец. С шагом через 0,004 мм. И соответственно поршневые пальцы для них разделены то же на три класса, по внешнему диаметру.
На днище поршня нужный класс пальца обычно обозначен цифрой. См. «Что означает маркировка на днище поршня двигателя?». Например, цифра 2 означает, что для этого поршня подойдут пальцы второго класса.
Помимо этого на внутренней поверхности поршня так же возможна дублирующая маркировка цветной краской, указывающая на требуемый для него класс пальца.
Три класса пальцев под отверстия в поршнях.

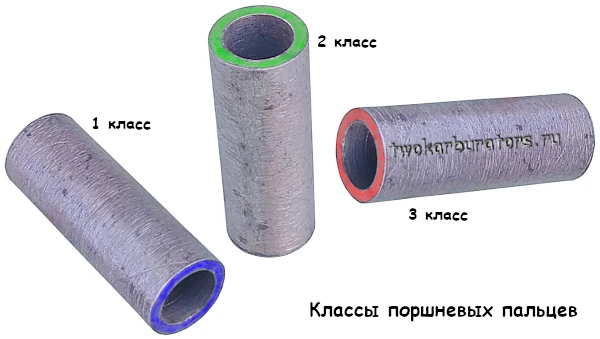

Так же класс поршневого пальца для поршней двигателя 21083 маркируется краской на его торце. Цвет краски – синий (1 класс), зеленый (2 класс) и красный (3 класс). С шагом так же через 0,004 мм.
Три класса шатунов под поршневые пальцы.

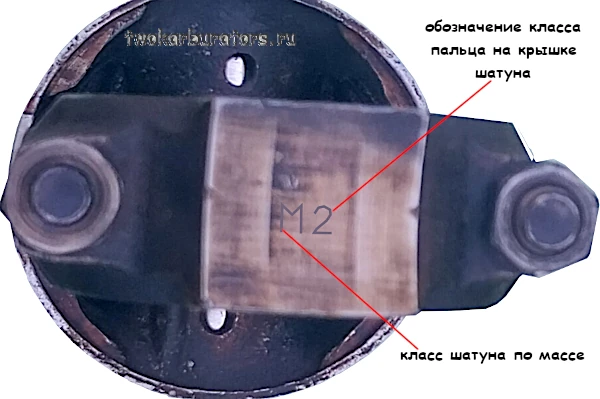

На крышке шатуна нанесена маркировка класса шатуна (буква, например М или краска), а так же требуемый класс поршневого пальца. Обычно это цифра. В данном примере — это 2.
Таким образом, что бы подобрать пальцы для поршней двигателя 21083 необходимо удостоверится в их соответствии по классу к отверстию в поршне, а так же к отверстию в головке шатуна. То есть посмотреть на их маркировку и приобретать деталь, ориентируясь на ее обозначение.

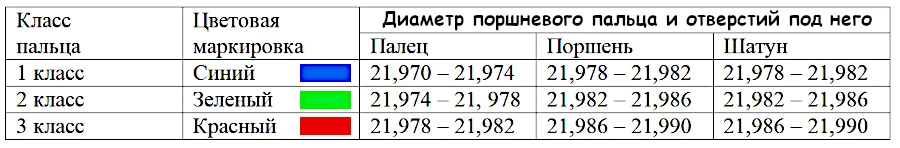

Классы поршневых пальцев и их соответствие отверстиям в бобышках поршней и шатунов. Таблица.

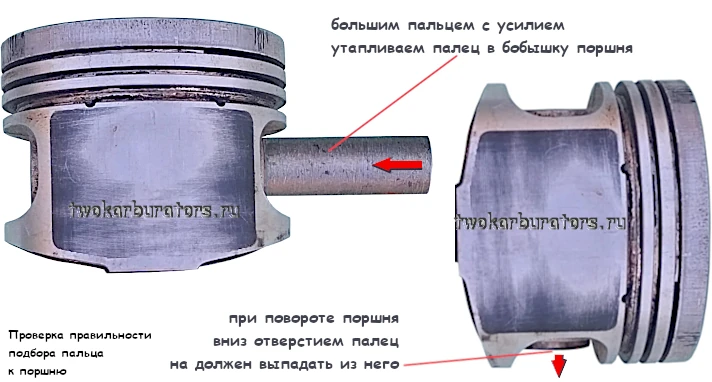

Проверка правильность подбора пальца к поршню.
Для проверки правильности выпора пальца для поршня проделываем следующее. Вставляем палец в отверстие поршня. Он должен вставляться с усилием при нажатии на него большим пальцем руки. Поворачиваем поршень отверстием вниз и наблюдаем, выпадет палец или нет. Если выпадает, то палец необходимо заменить другим, увеличенного (следующего) класса. Если же поршневой палец и так был уже третьего класса, то придется заменить и палец и поршень.
Если палец не входит в отверстие (бобышку) поршня, то так же стоит задуматься о замене его на класс ниже.
Таким образом, мы узнали как можно самостоятельно подобрать пальцы к поршням двигателя 21083 автомобиля ВАЗ 21083, 21093, 21099. Теперь, обладая этой информацией, можно смело приступать к его капитальному ремонту.
Примечания и дополнения
Помимо приведенной выше проверки соответствия поршневого пальца поршню имеет смысл провести инструментальный контроль приобретаемых деталей непосредственно перед их приобретением. Чтобы не ошибиться с выбором.
Шатунно-поршневая группа двигателя 21083 может комплектоваться поршневыми пальцами 2108-1004020, либо пальцами 2110-1004020. У последних более тонкие стенки и соответственно меньше вес.
