Система холостого хода карбюратора 2108, 21081, 21083 Солекс

СХХ СолексНазначение системы холостого хода карбюратора Солекс

Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).








Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс

CХХ Солекс

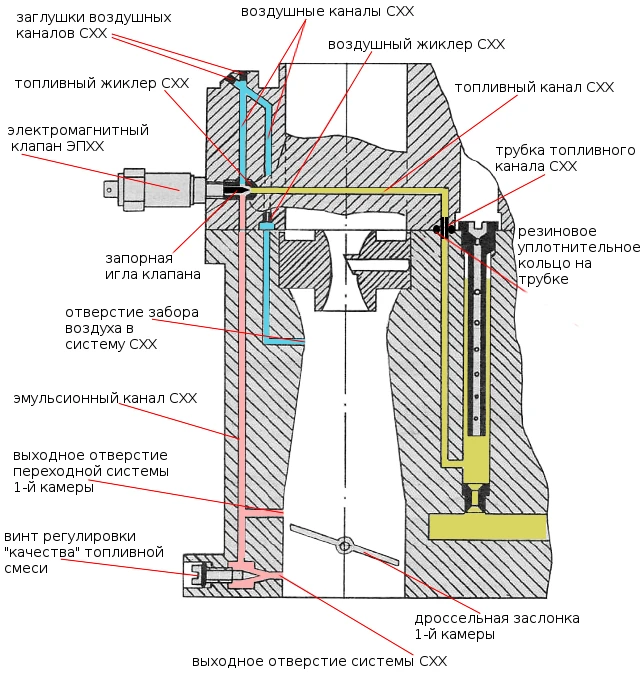

схема системы холостого хода карбюратора Солекс 2108, 21081, 21083
СХХ карбюратор

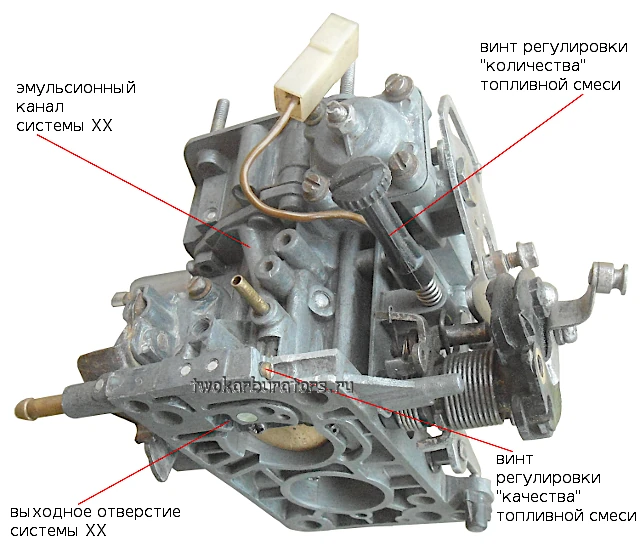

видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс
каналы СХХ Солекс

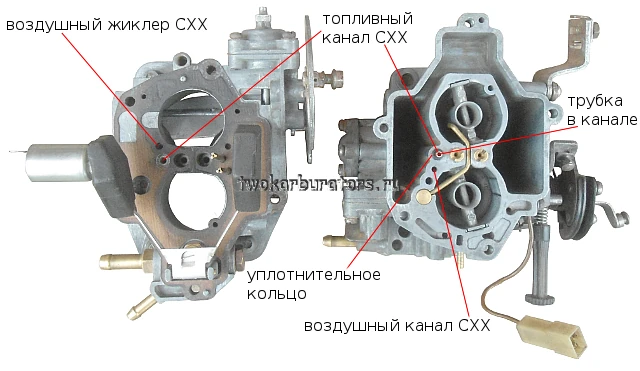

видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке
ЭМК ЭПХХ

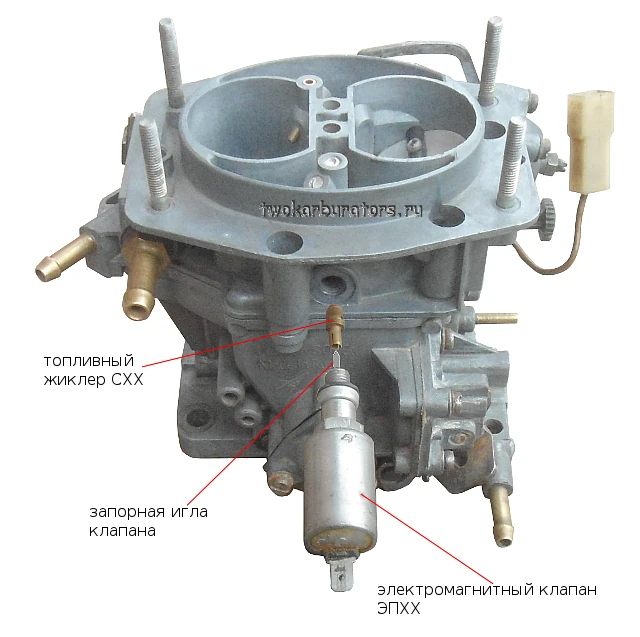

электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия

Выходное отверстие системы холостого хода находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении. Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

винт количества Солекс

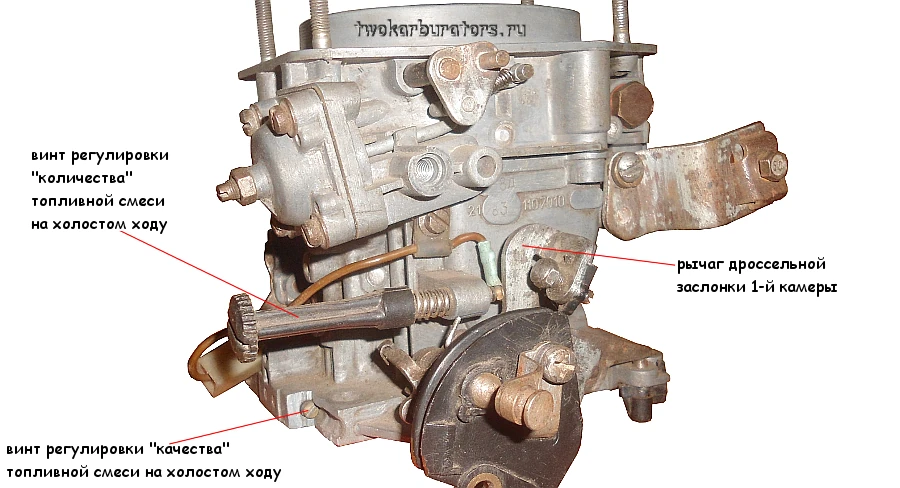

винт регулировки «количества» топливной смеси карбюратора 2108, 21081, 21083 Солекс

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».
