Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099

датчик Холла ВАЗДатчик холла устанавливается в распределителе зажигания автомобилей ВАЗ 2108, 2109, 21099. Он предназначен для определения момента искрообразования в системе зажигания автомобиля (аналог контактов в контактной системе зажигания).

При выходе из строя датчика Холла двигатель автомобиля либо не запустится совсем, либо будет пускаться и глохнуть. При возникновении подобных проблем с двигателем автомобиля следует провести проверку датчика Холла.


Проверка датчика Холла

Провести проверку можно не снимая его с трамблера. Для ее проведения понадобится вольтметр или подобный прибор с режимом вольтметра и пара булавок.

— Протыкаем булавками изоляцию зеленого и бело-черного провода в соединительной колодке датчика

Бело-черный провод — масса, зеленый — импульс на коммутатор.

— Подключаем выводы вольтметра к булавкам
— Включаем зажигание автомобиля
— Медленно вращаем коленчатый вал двигателя

Вращать можно отверткой за шлицы маховика в лючке на картере сцепления.

— Следим за показаниями вольтметра

При вращении коленчатого вала и бегунка трамблера соответственно, показания вольтметра должны попеременно падать почти до нуля (0,4 В) и подниматься до величины напряжения в ботовой сети или несколько ниже (9-12 В). Если все так и происходит – датчик Холла исправен и следует искать неисправность где-то еще.

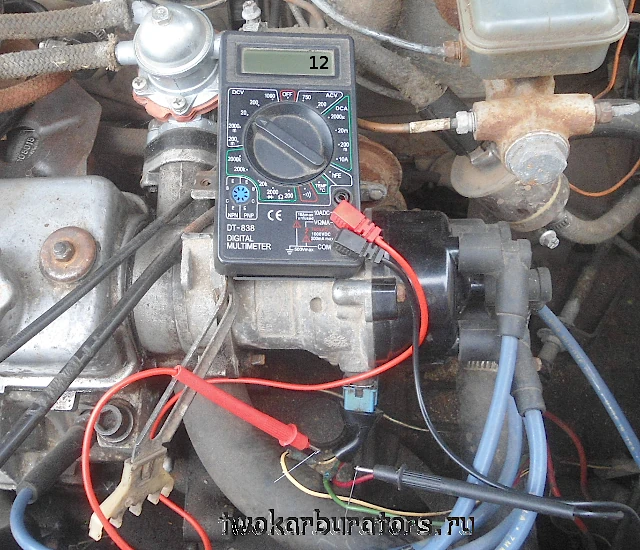

датчик Холла, проверка
Проверка датчика Холла при помощи вольтметра
Примечания и дополнения

Если нет вольтметра, можно заменить датчик Холла заведомо исправным и оценить работу двигателя уже с ним. Для этого придется снимать, разбирать-собирать трамблер что более трудоемко.

— Отсоединять колодку проводов от датчика Холла желательно при выключенном зажигании иначе возможен его выход из строя.
