Главные дозирующие системы (ГДС) Солекс 2108, 21081, 21083

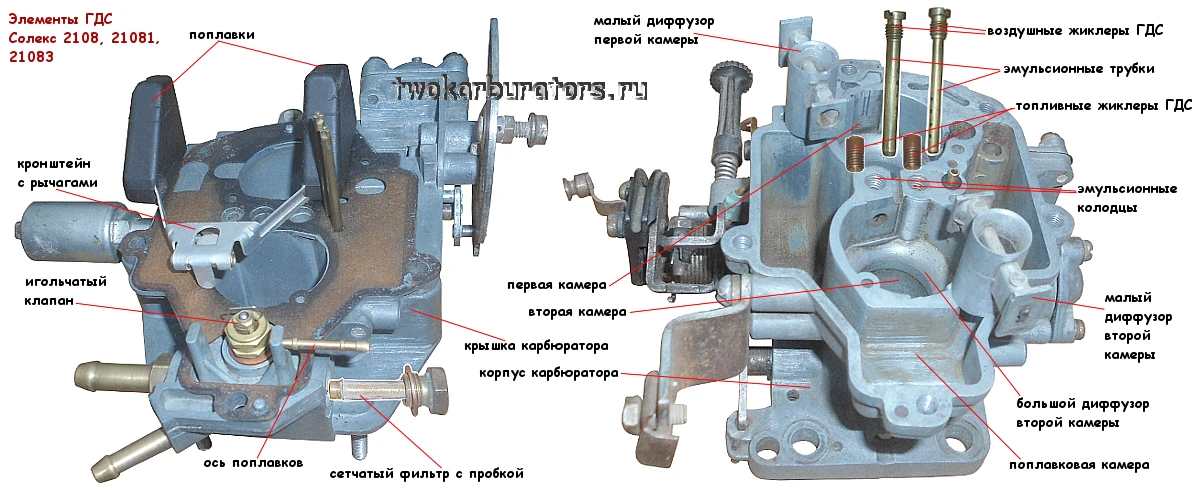

Элементы ГДС Солекс 2108, 21081, 21083Главных дозирующих систем в карбюраторах 2108, 21081, 21083 Солекс две — в первой и второй камере. Конструктивно они встроены в патрубки карбюратора.


Вся их работа основана на скорости прохождения воздуха через эти патрубки и перепаде давления (разрежении) на разных режимах работы двигателя автомобиля при различном положении заслонок карбюратора.

Назначение ГДС Солекс 2108, 21081, 21083

Главные дозирующие системы карбюратора Солекс предназначены для подачи топлива в двигатель автомобиля и обеспечения его работы на всех режимах кроме холостого хода. Если ГДС включаются в работу карбюратора на холостом ходу, значит карбюратор отрегулирован и настроен неправильно.

Устройство главных дозирующих систем Солекс 2108, 21081, 21083

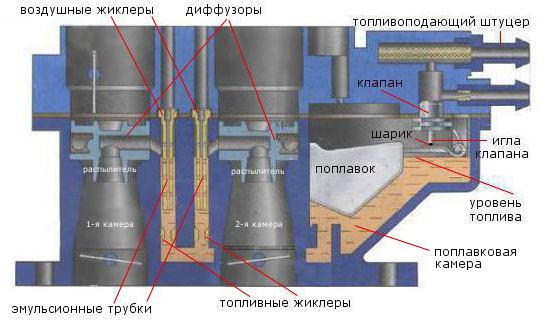

В систему ГДС первой камеры карбюратора входят: воздушный жиклер, эмульсионная трубка, эмульсионный колодец, топливный жиклер, большой диффузор, малый диффузор с распылителем.

Устройство системы второй камеры карбюратора аналогично.

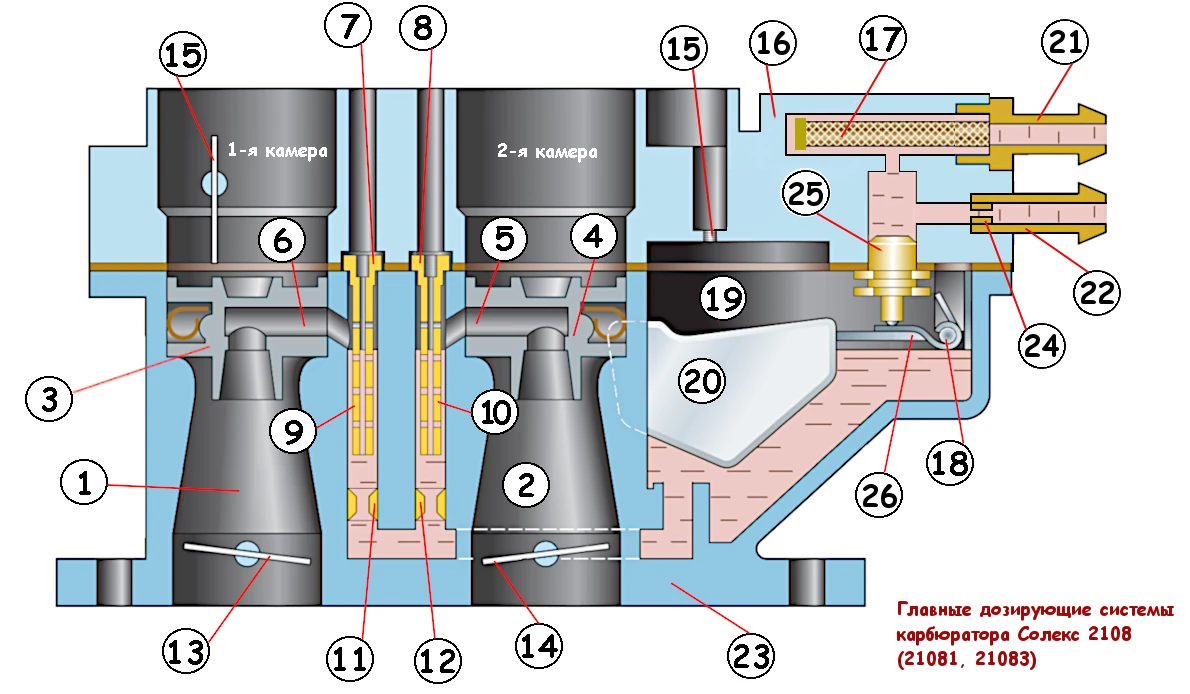

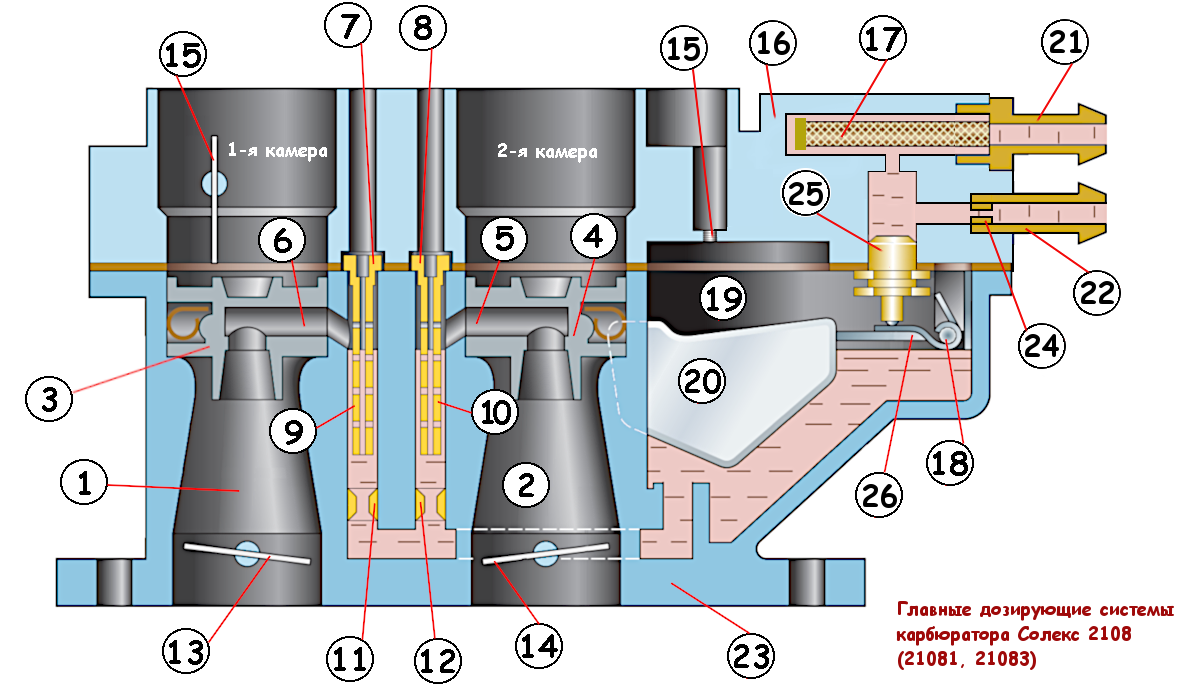

Схема ГДС карбюратора Солекс 2108, 21081, 21083

схема ГДС Солекс 2108, 21081, 21083

Принцип действия главных дозирующих систем карбюратора Солекс

При работе двигателя автомобиля на холостом ходу дроссельные заслонки карбюратора закрыты. Разрежение в обеих камерах мало. По мере нажатия на педаль «газа» дроссельная заслонка первой камеры начинает приоткрываться.

В результате чего, у распылителя диффузора первой камеры растет разрежение, вызываемое проходящим через камеру потоком воздуха. Оно вызывает засасывание топлива из поплавковой камеры, через топливный жиклер в эмульсионный колодец. В колодце установлена эмульсионная трубка, тут же топливо смешивается с поступающим через воздушный жиклер воздухом и образует топливную эмульсию.Все повышающееся разрежение вызывает истечение топливной эмульсии из распылителя.

Далее эмульсия смешивается с потоком проходящего через диффузор воздуха и образует топливную смесь, необходимую для работы двигателя.

После открытия дроссельной заслонки первой камеры на 2/3, начинает открываться дроссельная заслонка второй камеры, там также растет разрежение и в работу вступает главная дозирующая система второй камеры. Принцип ее работы аналогичен.

Основные тарировочные данные элементов главных дозирующих систем карбюратора 2108, 21081, 21083 Солекс

Солекс 2108-1107010

97.5/97.5 – топливные жиклеры главных дозирующих систем обеих камер

165/125 – воздушные жиклеры главных дозирующих систем обеих камер

23/ZC – эмульсионные трубки главных дозирующих систем

Солекс 21081-1107010

95/95 – топливные жиклеры

165/145 —  воздушные жиклеры

22529/22316 – эмульсионные трубки

Солекс 21083-1107010, 21083-1107010-31, 21083-1107010-35

95/97.5 – топливные жиклеры

155/125 – воздушные жиклеры

23/ZC – эмульсионные трубки

Солекс 21083-1107010-62

80/100 – топливные жиклеры

165/125 – воздушные жиклеры

23/ZC – эмульсионные трубки

Солекс 21051-1107010-00,  21051-1107010-30

105.2/110 – топливные жиклеры

150/135 – воздушные жиклеры

ZD/ZC – эмульсионные трубки

Солекс 21053-1107010-62

110/115 – топливные жиклеры

150/135 – воздушные жиклеры

ZD/ZC – эмульсионные трубки

Солекс 21073-1107010

107.5/117.5 — топливные жиклеры

150/135 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 21041

95/95 — топливные жиклеры

160/100 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 21041-10

110/120 — топливные жиклеры

155/135 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Солекс 1111-1107010

95/95 — топливные жиклеры

170/85 — воздушные жиклеры

ZD/ZC — эмульсионные трубки

Примечания и дополнения

— Устройство и принцип действия главных дозирующих систем у карбюраторов Солекс различных модификаций одинаково, различны лишь тарировочные данные их элементов.
