Разборка карбюратора 2105, 2107 Озон

разборка карбюратора ОзонНеобходимость разобрать свой карбюратор возникает при его ремонте, капитальной прочистке, замене отдельных частей и пр. В этих случаях очень важно иметь перед собой наглядное пособие как правильно провести разборку и сборку карбюратора. В этой статье попробуем осветить этот процесс со всех сторон и как можно подробнее.

Разборка и сборка карбюраторов 2105, 2107 Озон процедура не такая уж сложная, требует минимум инструментов и навыков. Отдельно следует лишь заострить внимание на внимательности при проведении работ и чистоте рабочего места.

Необходимые для разборки карбюратора Озон инструменты

— Ключи накидные (7, 7, 8, 10, 11, 13, 19)

Для отворачивания гаек крепления карбюратора, болта крепления оболочки троса привода воздушной заслонки, пробки фильтра очистки топлива в крышке карбюратора, корпуса игольчатого клапана и пр.

— Отвертка крестовая (длинная, толщиной 3-4 мм)

Для отворачивания винтов крепления верхней части (крышки) карбюратора и винтов крепления крышек корпусов пускового устройства, ускорительного насоса и пр.

— Отвертка шлицевая (тонкая с шириной лезвия 2-3 мм)

Для выворачивания винта регулировки качества топливной смеси.

— Отвертка шлицевая с шириной лезвия 3-4 мм

Для разборки иных соединений.

— Тонкий бородок (или гвоздь)

Для выбивания оси поплавка.

— Легкий молоток, пассатижи, напильник

Порядок разборки карбюратора 2105, 2107 Озон

1. Снимаем карбюратор с двигателя автомобиля.

Для этого снимаем корпус воздушного фильтра и отсоединяем все трубки, шланги, тяги, тросы, электрические соединения, ведущие к карбюратору. Отворачиваем четыре гайки крепления карбюратора к впускному коллектору, и слегка покачивая его из стороны в сторону, снимаем его со шпилек. Если не снимается, аккуратно поддеваем его шлицевой отверткой поочередно с разных сторон.

Подробнее процедура снятия карбюратора 2105, 2107 Озон с двигателя автомобиля описана на странице «Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Снимаем верхнюю часть (крышку карбюратора).

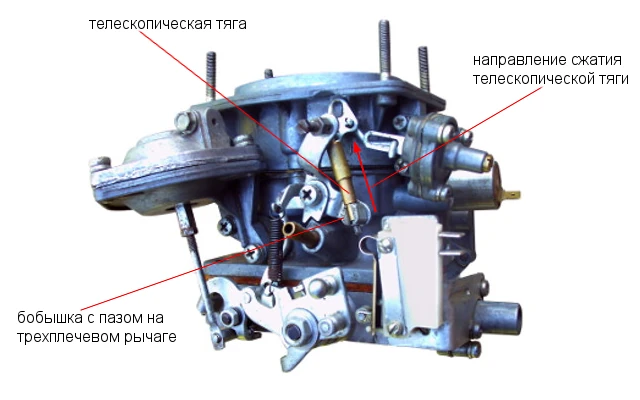

— Предварительно отсоединяем телескопическую тягу, выведя ее наконечник из паза в бобышке на трехплечевом рычаге. Для этого пальцами или шлицевой отверткой сжимаем телескопический корпус тяги.

сжатие телескопической тяги Озон
Снятие телескопической тяги

— Потом отворачиваем винты крепления верхней части (крышки) к корпусу карбюратора.

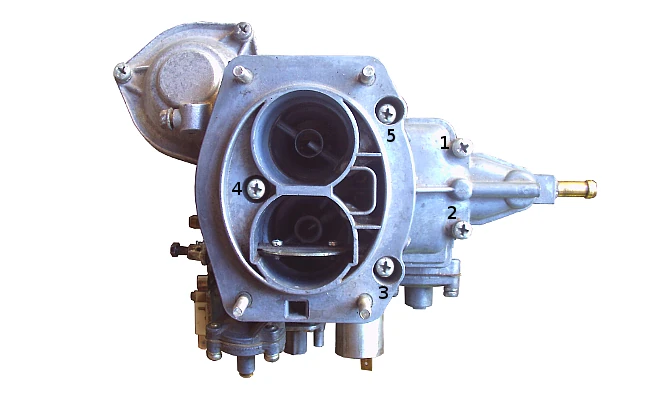

винты крепления крышки карбюратора 2105, 2107 Озон
Винты крепления верхней части (крышки) карбюратора 2105, 2107 Озон

Используем для этого длинную крестовую отвертку. Винтов всего пять. На изображении они под номерами от одного до пяти.

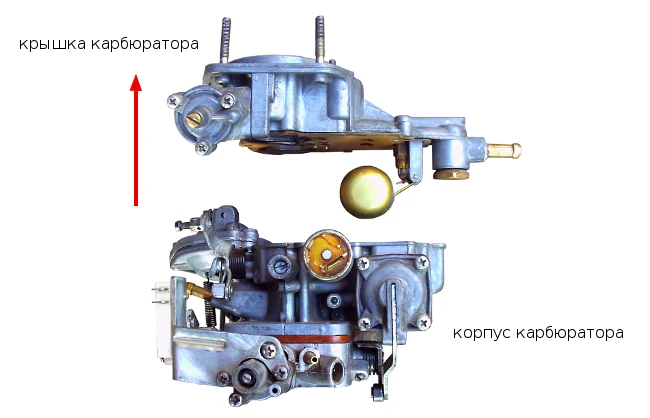

— Аккуратно приподнимаем крышку вверх и снимаем ее.



снятие крышки карбюратора Озон
Снятие верхней части (крышки) карбюратора 2105, 2107 Озон

— Ставим поплавками вверх на горизонтальную поверхность. Выпавшие из своих гнезд винты крепления крышки стараемся не потерять.

переворачиваем крышку Озон
Перевернутая крышка карбюратора Озон

Подробнее см. «Снимаем верхнюю часть — крышку карбюратора Озон 2105, 2107».

3. Разбираем верхнюю часть (крышку) карбюратора Озон.

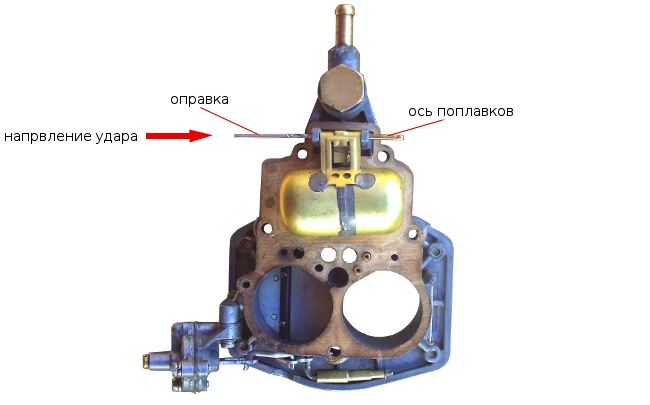

— Тонким бородком — оправкой (или небольшим гвоздем) выбиваем ось поплавков.

выбиваем ось поплавков кабюратора 2105, 2107 Озон
Извлечение оси поплавка

— Вынимаем ее, снимаем поплавок вместе с запорной иглой игольчатого клапана. Она надета своей дужкой на язычок, на рычаге поплавка.

поплавок, ось, игла 2105, 2107 Озон
Элементы поплавкового механизма


—  Выворачиваем корпус игольчатого клапана. Для этого подойдет накидной ключ на 10. Под ним металлическое уплотнительное кольцо.

— Выворачиваем ключом на 19 пробку топливного сетчатого фильтра и вынимаем фильтр.

— Снимаем картонную прокладку крышки. Если она сильно прилипла, поддеваем осторожно ножом.

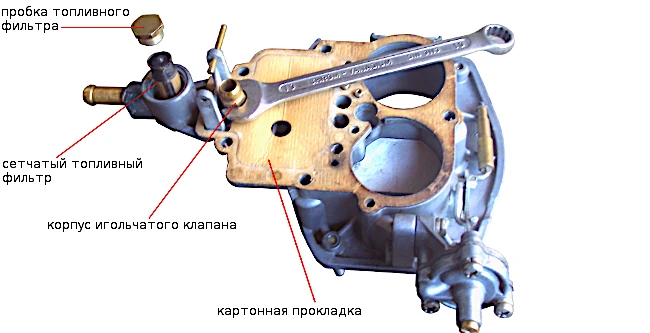

снятие корпуса игольчатого клапана, прокладки. топливного фильтра 2105, 2107 Озон
Снятие сетчатого топливного фильтра, картонной прокладки крышки, выворачивание корпуса игольчатого клапана

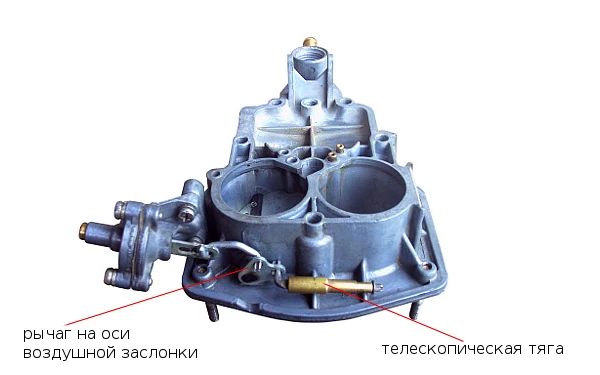

— Отсоединяем телескопическую тягу. Выводим ее изогнутый наконечник из паза в рычаге на оси воздушной заслонки.

отсоединяем телескопическую тягу
Снятие телескопической тяги

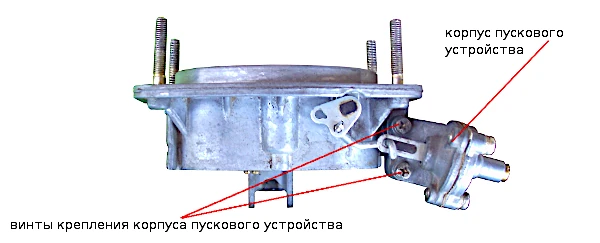

— Разбираем корпус пускового устройства. Отворачиваем крестовой отверткой два винта крепления корпуса пускового устройства к карбюратору и снимаем его. При этом выводим шток пускового устройства из зацепления с тягой, идущей к рычагу на оси воздушной заслонки.

винты крепления корпуса пускового устройства карбюратора озон
Винты крепления корпуса пускового устройства карбюратора 2105, 2107 Озон



Вынимаем резиновое уплотнительное колечко канала подведения разрежения в корпус пускового устройства. Отворачиваем крестовой отверткой три винта крепления крышки корпуса пускового устройства. Снимаем ее. Извлекаем диафрагму с прокладкой и со штоком, возвратную пружину диафрагмы. Выворачиваем, при помощи шлицевой отвертки, регулировочный винт из крышки корпуса пускового устройства.

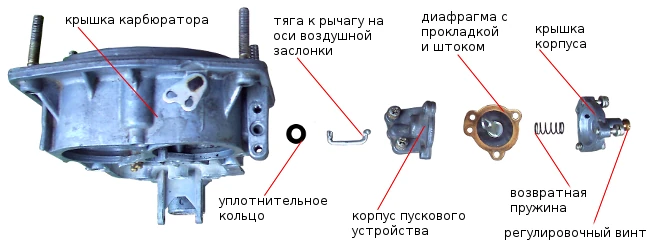

разборка пускового устройства карбюратора 2105, 2107 Озон
Элементы пускового устройства карбюратора 2105, 2107 Озон

Подробнее об составных частях верхней части (крышки) карбюратора 2105, 2107 Озон на нашем сайте рассказывается в статье «Устройство верхней части (крышки) карбюратора 2105, 2107 Озон».

4. Разбираем корпус карбюратора 2105, 2107 Озон.

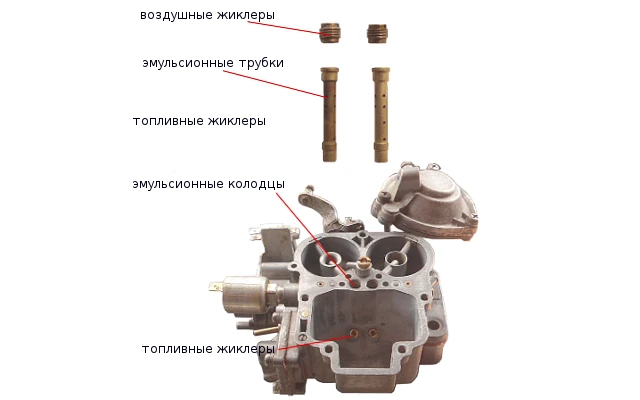

— Выворачиваем, при помощи шлицевой отвертки, топливные жиклеры главных дозирующих систем обоих камер карбюратора. Находятся они на дне поплавковой камеры.

— Той же отверткой выворачиваем воздушные жиклеры главных дозирующих систем обоих камер карбюратора и, перевернув карбюратор вверх ногами, вытрясаем из эмульсионных колодцев эмульсионные трубки.

извлечение трубок и жиклеров карбюратора 2105, 2107 Озон
Извлечение топливных, воздушных жиклеров, эмульсионных трубок ГДС карбюратора 2105, 2107 Озон

Тут может возникнуть проблема – прикипевшие и никогда за всю свою жизнь не извлекаемые трубки совсем не хотят выпадать. Вверните на чуть-чуть сверху в трубку саморез и попробуйте ее извлечь, дергая за него пассатижами. Также не забываем про ВД-шку и ЛЕГКИЕ обстукивания корпуса молотком.

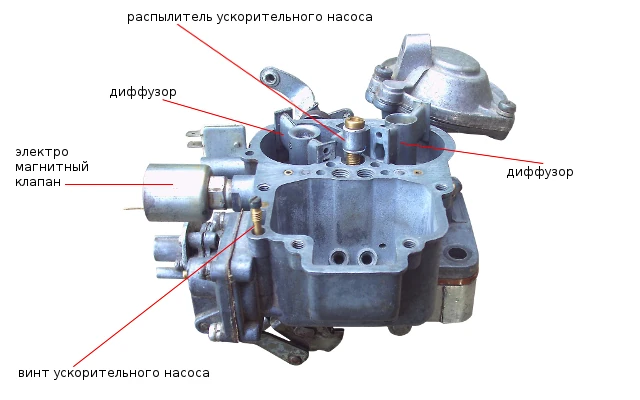

— Шлицевой отверткой отворачиваем корпус распылителя ускорительного насоса. Он состоит из корпуса с носиком распылителя, клапана-винта и двух уплотнительных колечек.

— Вытягиваем малые диффузоры обоих камер карбюратора из их посадочных мест в корпусе.

Делать это удобнее всего плоскогубцами.

— Выворачиваем винт ускорительного насоса и вынимаем его из корпуса карбюратора. Для этой процедуры пригодится шлицевая отвертка с тонким лезвием.

— Выворачиваем электромагнитный клапан. Используем рожковый ключ на 13. На карбюраторах с заглушкой-держателем топливного жиклера выворачиваем ее шлицевой отверткой. Извлекаем топливный жиклер системы холостого хода. На некоторых видах заглушек иногда устанавливается резиновое уплотнительное кольцо. Снимаем и его.

разборка корпуса карбюратора 2105, 2107 Озон
Снятие распылителя, диффузоров, ЭМК, винта ускорительного насоса

— С обратной стороны карбюратора выворачиваем шлицевой отверткой держатель топливного жиклера переходной системы второй камеры карбюратора. Вытягиваем из него топливный жиклер.

держатель топливного жиклера переходной системы второй камеры 2105, 2107 Озон
Извлечение топливного жиклера переходной системы второй камеры карбюратора 2105, 2107 Озон

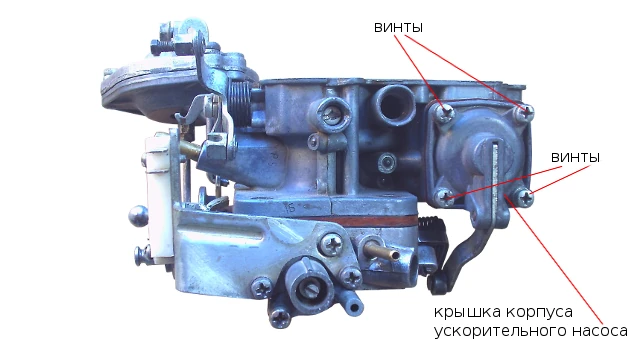

— Разбираем корпус ускорительного насоса. Крестовой отверткой выворачиваем четыре винта крепления его крышки.

снимаем крышку ускорительного насоса карбюратора 2105, 2107 Озон
Снятие крышки корпуса ускорительного насоса

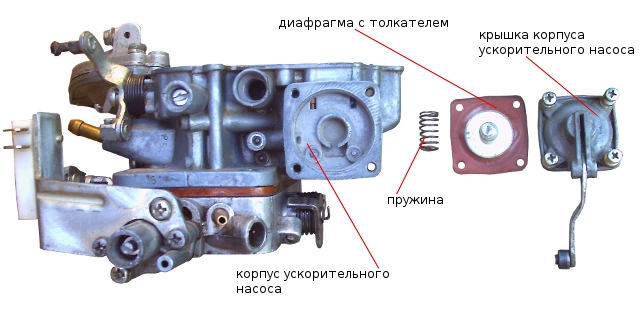

— Снимаем ее и находящихся под ней диафрагму с толкателем и возвратную пружину. Если крышка плохо отсоединяется, поддеваем ее ножом.

pict0088
Элементы ускорительного насоса карбюратора 2105, 2107 Озон

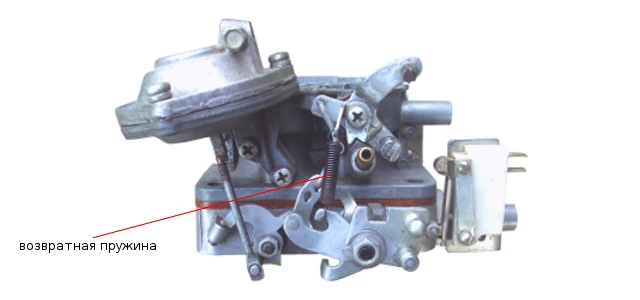

— Снимаем возвратную пружину.

возвратная пружина
Снятие возвратной пружины

— Отсоединяем и разбираем корпус пневмопривода дроссельной заслонки второй камеры карбюратора. Тонкой шлицевой отверткой поддеваем и снимаем стопорную шайбу наконечника штока пневмопривода на оси дроссельной заслонки. Отворачиваем два винта крепления корпуса пневмопривода к корпусу карбюратора. Снимаем его и картонную прокладку под ним. На крышке корпуса выворачиваем винт крепления оболочки троса привода воздушной заслонкой (ключ на 8). Крестовой отверткой выворачиваем три винта крепления крышки корпуса пневмопривода карбюратора, снимаем ее, находящуюся под ней диафрагму со штоком, возвратную пружину и резиновое уплотнительное колечко канала подведения разрежения. Ослабив контргайку выворачиваем шток из диафрагмы. Контргайка ослабляется двумя ключами на 7.

устройство пневмопривода Озон
Элементы пневмопривода дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон

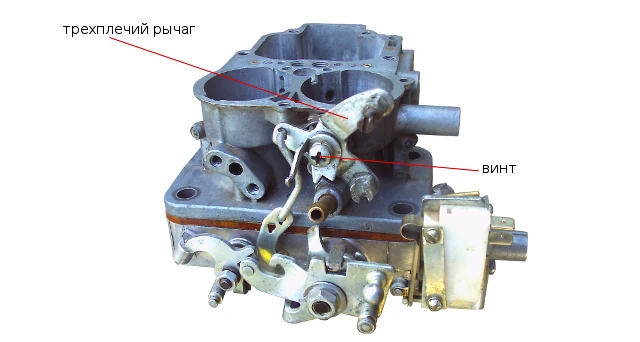

— Крестовой отверткой отворачиваем винт крепления трехплечего рычага к корпусу карбюратора.

трехплечий рычаг
Снятие трехплечего рычага

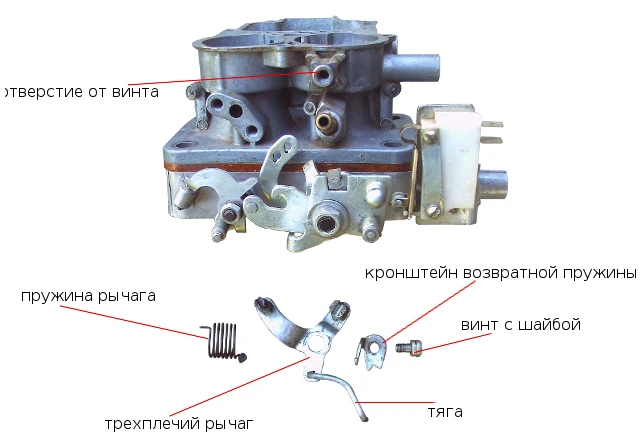

— Снимаем рычаг вместе с кронштейном крепления возвратной пружины и тягой к рычагу на оси дроссельной заслонки первой камеры. Изогнутый конец тяги аккуратно выводим из паза на рычаге на оси дроссельной заслонки, а потом из паза на трехплечем рычаге, и отсоединяем ее. Под трехплечем рычагом находится его пружина, снимаем и ее.

трехплечий рычаг
Трехплечий рычаг и его элементы
5. Снимаем и разбираем блок дроссельных заслонок карбюратора 2105, 2107 Озон.

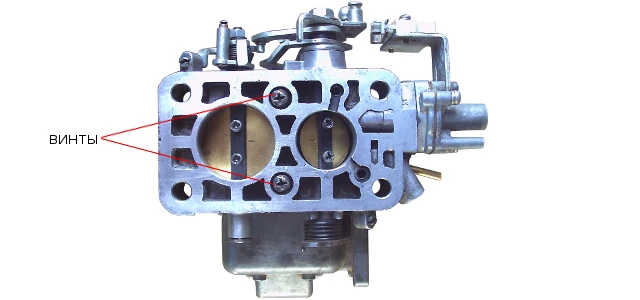

— Крестовой отверткой отворачиваем два винта крепления корпуса дроссельных заслонок к средней части карбюратора рассоединяем их.

pict0092
Винты крепления блока дроссельных заслонок карбюратора 2105, 2107 Озон

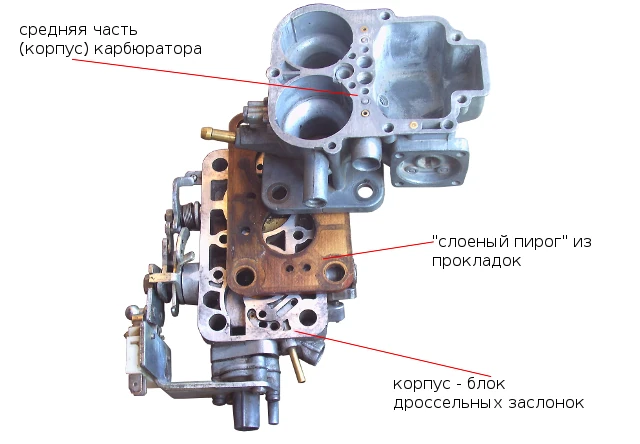

— Между средней частью (корпусом) карбюратора и корпусом дроссельных заслонок (нижней частью) находится теплоизоляционная проставка и две картонных прокладки. Снимаем их всех.

pict0093
Прокладки между корпусом карбюратора и блоком дроссельных заслонок

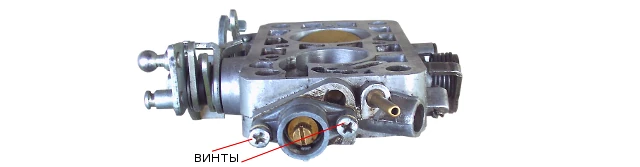

— На карбюраторах без системы ЭПХХ выворачиваем два винта крепления корпуса (держателя) винта «количества» топливной смеси к блоку (корпусу) дроссельных заслонок. Используем для этого крестовую отвертку.  Под держателем будет картонная прокладка.

pict0095
Крепление корпуса винта «количества» топливной смеси

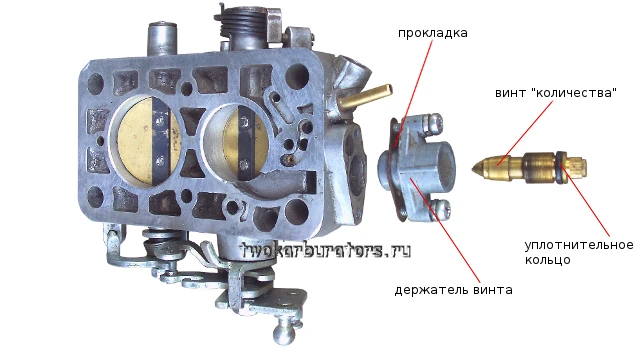

Потом шлицевой отверткой выворачиваем винт «количества» из держателя и вынимаем его. На винте «количества» имеется резиновое уплотнительное кольцо. Снимаем его.

pict0096
Элементы корпуса винта «количества» топливной смеси карбюратора 2105, 2107 Озон

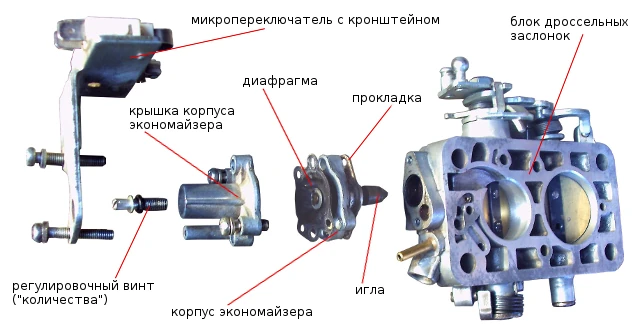

— На карбюраторах с системой ЭПХХ (экономайзера принудительного холостого хода) крестовой отверткой отворачиваем два винта крепления кронштейна микропереключателя (они же винты крепления корпуса экономайзера) и снимаем их вместе. Кронштейн с микропереключателем  отсоединяем. Под корпусом экономайзера находится картонная уплотнительная прокладка, снимаем ее.

— Крестовой отверткой отворачиваем два винта крепления крышки экономайзера и снимаем ее. Под крышкой будет диафрагма с прокладкой и иглой, вставленной в корпус экономайзера. Соединение здесь не разборное, поэтому можно лишь вывернуть винт из крышки корпуса экономайзера.

pict0094
Элементы экономайзера карбюратора 2105, 2107 Озон

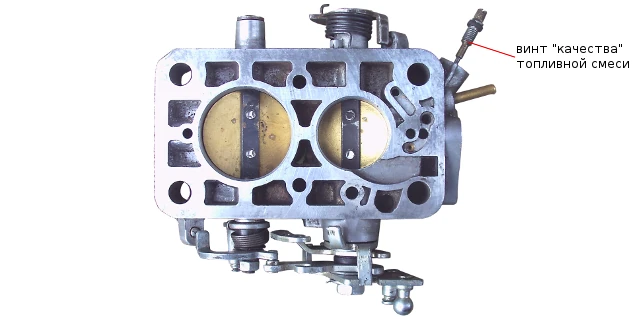

— Тонкой шлицевой отверткой выворачиваем винт «качества» топливной смеси и извлекаем его из посадочного гнезда в корпусе заслонок. На нем уплотнительное резиновое колечко, снимаем его.

pict0097
Снятие винта «качества» топливной смеси

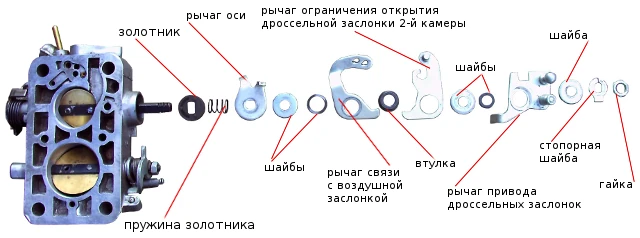

— Ключом на 11 отворачиваем гайку крапления рычагов, на оси дроссельной заслонки первой камеры, предварительно отогнув язычок стопорящей ее стопорной пластины. Снимаем по очереди стопорную пластину, рычаг привода дроссельной заслонки, из отверстия на нем вынимаем втулку, шайбу, рычаг блокировки открытия дроссельной заслонки второй камеры, еще одну втулку, пружинную шайбу, рычаг связи с приводом пускового устройства, еще одну шайбу, рычаг дроссельной заслонки, пружину и золотник системы вентиляции картера.

pict0098
Элементы на оси дроссельной заслонки первой камеры карбюратора 2105, 2107 Озон

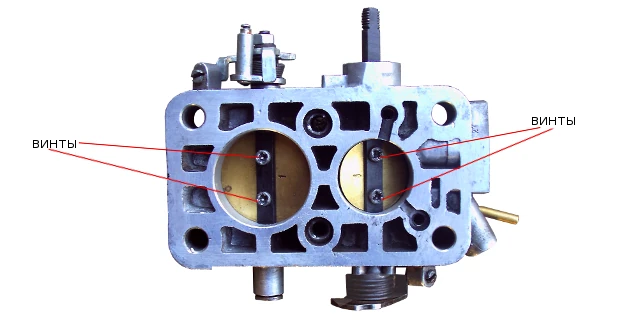

— Снимаем дроссельные заслонки обоих камер карбюратора. Для этого шлицевой отверткой выворачиваем винты их крепления и вытягиваем из пазов в осях плоскогубцами. Прежде чем вывернуть винты, необходимо сточить напильником их концы, а при установке обратно законтрить их.

pict0099
Винты крепления дроссельных заслонок

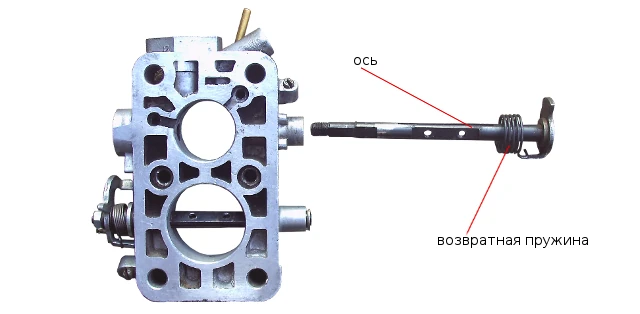

— Вынимаем ось дроссельной заслонки первой камеры и снимаем с нее возвратную пружину.

pict0100
Извлечение оси дроссельной заслонки первой камеры карбюратора

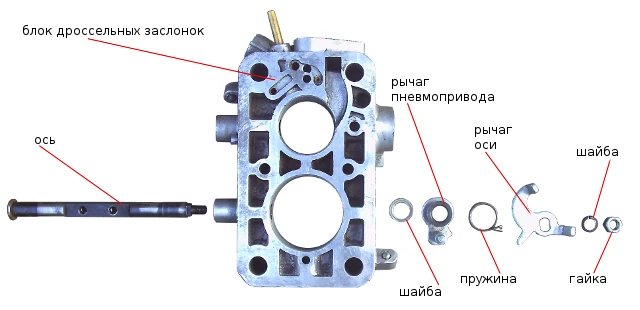

— Снимаем ось дроссельной заслонки второй камеры. Для этого ключом на 8 отворачиваем гайку крепления рычага оси. Снимаем находящийся под ней гравер, рычаг оси, промежуточный рычаг со своей пружиной и втулкой, дистанционную шайбу.

pict0101
Ось дроссельной заслонки второй камеры карбюратора 2105, 2107 Озон и находящиеся на ней элементы

Карбюратор 2105, 2107 Озон разобран. Собирать его обратно лучше по частям: нижняя часть, средняя часть, верхняя часть, после чего объединить все части и отрегулировать карбюратор.
