Проверка и регулировка уровня топлива карбюратора Озон 2105, 2107При неправильно отрегулированном уровне топлива в поплавковой камере карбюратора вполне вероятно, что двигатель автомобиля может не запуститься вовсе (как холодный так и горячий),  или будет пускаться и глохнуть.

Возможно ухудшение мощности и приемистости, появится нестабильная работа на всех режимах, провалы в работе двигателя, возможен перелив или, наоборот обеднение топливной смеси. От правильности проведения этой регулировки зависит правильность работы карбюратора и двигателя на разных режимах.


Цель регулировки

Установка в поплавковой камере карбюратора 2105, 2107 Озон требуемого уровня топлива, путем выставления двух необходимых зазоров между поплавком и плоскостью верхней части (крышки) карбюратора, обеспечивающего его нормальную работу на всех режимах.

Необходимые для регулировки инструменты

— Круглый щуп или сверло диаметром 6,5 мм

— Шаблон (полоска) из металла или пластика шириной 15 мм

Подготовительные работы

Перед проведением регулировки проверьте параллельность боковых поверхностей поплавка относительно оттиска стенок поплавковой камеры на картонной прокладке. Этим мы предотвратим возможное задевание поплавка за стенки поплавковой камеры.

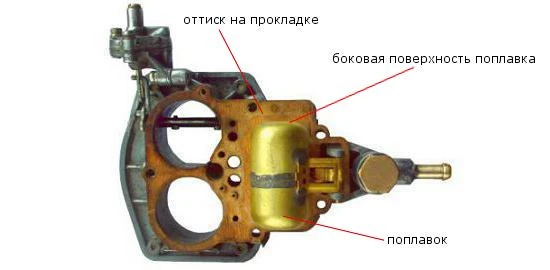

поплавок и отпечаток Озон
Проверка параллельности боковых поверхностей поплавка относительно оттиска на картонной прокладке крышки карбюратора 2105, 2107 Озон

Помимо этого желательно перед проведением регулировки проверить исправность (герметичность) игольчатого клапана, так как при неисправном клапане регулировка уровня топлива теряет всякий смысл.

Проверка и регулировка уровня топлива в поплавковой камере карбюраторов 2105, 2107 Озон

1. Снимите крышку карбюратора.

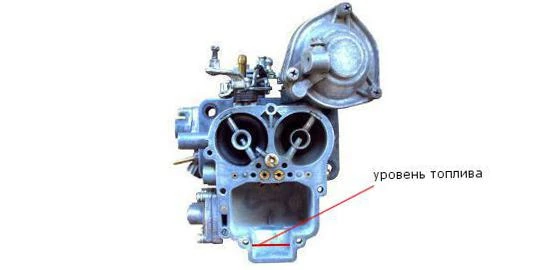

На изображении приблизительный уровень топлива, который вы должны увидеть, сняв крышку карбюратора. Линия проходит посередине наклонной плоскости поплавковой камеры.

уровень топлива Озон
Приблизительный уровень топлива в поплавковой камере карбюраторов 2105, 2107 Озон
2. Поставьте крышку вертикально, штуцером подачи топлива вверх.

Поплавок должен висеть, едва касаясь своим язычком подпружиненного шарика в верхней части иглы, но не утапливать его. Сам язычок должен быть перпендикулярен оси игольчатого клапана. Если это не так подогните его плоскогубцами. Эту операцию нужно проводить очень осторожно, так как на язычке не должно остаться зазубрин и вмятин.

расстояние между поплавком и прокладкой Озон 6,5 мм
Расстояние от поплавка до картонной прокладки (крышка карбюратора стоит вертикально)
3. Измеряем расстояние от прокладки крышки карбюратора до поплавка.

Оно должно составлять 6-7 мм. При этом прокладка должна быть плотно прижата к корпусу крышки карбюратора. Измерение удобнее всего производить сверлом диаметром 6.5 мм.

Если измеряемое расстояние не соответствует требуемому добейтесь его нужного значения подгибанием кронштейна поплавка.
Чтобы поплавок не стучал по дну поплавковой камеры необходимо провести еще одну регулировку.

4. Измеряем и регулируем полный ход поплавка.

Опять ставим снятую крышку карбюратора в вертикальное положение. Рукой отводим поплавок в крайнее дальнее положение. Замеряем расстояние между отведенным поплавком и прокладкой крышки.

Оно должно составлять 15 мм , что соответствует ходу поплавка 8 — 9 мм. Если оно не соответствует этому размеру, то необходимо подогнуть или отогнуть упор (язычок), находящийся на кронштейне поплавка, который упирается в корпус игольчатого клапана  и ограничивает ход поплавка.

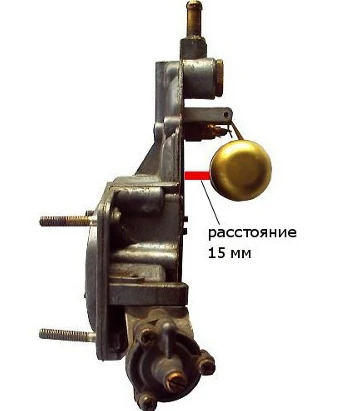

максимальный ход поплавка Озон 15 мм
Измерение полного хода поплавка

Измерение можно проводить заранее заготовленной полоской металла или пластика шириной 15 мм.

После проведения регулировки уровня топлива крышку карбюратора устанавливаем обратно. Возможно возникнет необходимость в проведении регулировки оборотов холостого хода.

Примечания и дополнения

— Аналогичным образом проводится проверка и регулировка уровня топлива в поплавковой камере карбюратора Озон других модификаций.

— Дополнительная информация об уровне топлива: «Уровень топлива карбюратора Озон 2105, 2107».
