Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.
Жиклеры карбюратора Озон 2105, 2107
1. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон.
Расположены на дне поплавковой камеры карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.07 | 1.62 |
| 2105-1107010-10 | 1.09 | 1.62 |
| 2105-1107010-20 | 1.07 | 1.62 |
| 2107-1107010 | 1.12 | 1.5 |
| 2107-1107010-20 | 1.12 | 1.5 |
| 2140-1107010 | 1.09 | 1.57 |
| 2140-1107010-10 | 1.09 | 1.57 |
| 2140-1107010-50 | 1.09 | 1.40 |
| 2140-1107010-70 | 1.12 | 1.50 |
| 2141-1107010 | 1.12 | 1.50 |
2. Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон.
Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.70 | 1.70 |
| 2105-1107010-10 | 1.70 | 1.70 |
| 2105-1107010-20 | 1.70 | 1.70 |
| 2107-1107010 | 1.50 | 1.50 |
| 2107-1107010-20 | 1.50 | 1.50 |
| 2140-1107010 | 1.50 | 1.70 |
| 2140-1107010-10 | 1.50 | 1.70 |
| 2140-1107010-50 | 1.70 | 1.50 |
| 2140-1107010-70 | 1.70 | 1.70 |
| 2141-1107010 | 1.50 | 1.50 |
Подробнее: «Главные дозирующие системы (ГДС) карбюратора Озон, 2105, 2107».
3. Топливный жиклер системы холостого хода карбюратора Озон.
Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.50 | — |
| 2105-1107010-10 | 0.50 | — |
| 2105-1107010-20 | 0.50 | — |
| 2107-1107010 | 0.50 | — |
| 2107-1107010-20 | 0.50 | — |
| 2140-1107010 | 0.50 | — |
| 2140-1107010-10 | 0.50 | — |
| 2140-1107010-50 | 0.50 | — |
| 2140-1107010-70 | 0.50 | — |
| 2141-1107010 | 0.50 | — |
4. Воздушный жиклер системы холостого хода карбюратора Озон.
Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.70 | — |
| 2105-1107010-10 | 0.70 | — |
| 2105-1107010-20 | 0.70 | — |
| 2107-1107010 | 0.70 | — |
| 2107-1107010-20 | 0.70 | — |
| 2140-1107010 | 0.40 | — |
| 2140-1107010-10 | 0.40 | — |
| 2140-1107010-50 | 0.70 | — |
| 2140-1107010-70 | 0.40 | — |
| 2141-1107010 | 0.70 | — |
Подробнее: «Система холостого хода (СХХ) карбюратора Озон»
«Схема системы холостого хода карбюратора Озон».
5. Топливный жиклер переходной системы второй камеры карбюратора.
Установлен в держателе завернутом в корпус карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 0.60 |
| 2105-1107010-10 | — | 0.60 |
| 2105-1107010-20 | — | 0.60 |
| 2107-1107010 | — | 0.60 |
| 2107-1107010-20 | — | 0.60 |
| 2140-1107010 | — | 0.60 |
| 2140-1107010-10 | — | 0.60 |
| 2140-1107010-50 | — | 0.75 |
| 2140-1107010-70 | — | 0.75 |
| 2141-1107010 | — | 0.60 |
6. Воздушный жиклер переходной системы второй камеры карбюратора Озон.
Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 0.70 |
| 2105-1107010-10 | — | 0.70 |
| 2105-1107010-20 | — | 0.70 |
| 2107-1107010 | — | 0.70 |
| 2107-1107010-20 | — | 0.70 |
| 2140-1107010 | — | 0.70 |
| 2140-1107010-10 | — | 0.70 |
| 2140-1107010-50 | — | 0.70 |
| 2140-1107010-70 | — | 0.77 |
| 2141-1107010 | — | 0.70 |
Подробнее: «Переходные системы карбюратора Озон».
7. Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон.
Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | — | 1.50 – топливный
1.40 – воздушный 1.50 – эмульсионный |
| 2105-1107010-10 | — | 1.50 – топливный
1.40 – воздушный 1.50 – эмульсионный |
| 2105-1107010-20 | — | 1.50 – топливный
1.40 – воздушный 1.50 – эмульсионный |
| 2107-1107010 | — | 1.50 – топливный
1.40 – воздушный 1.50 – эмульсионный |
| 2107-1107010-20 | — | 1.50 – топливный
1.40 – воздушный 1.50 – эмульсионный |
| 2140-1107010 | — | 1.20 – топливный
1.90 – воздушный 1.50 – эмульсионный |
| 2140-1107010-10 | — | 1.20 – топливный
1.90 – воздушный 1.50 – эмульсионный |
| 2140-1107010-50 | — | 1.20 – топливный
1.40 – воздушный 1.20 – эмульсионный |
| 2140-1107010-70 | — | 1.20 – топливный
1.40 – воздушный 1.20 – эмульсионный |
| 2141-1107010 | — | 1.20 – топливный
— – воздушный — – эмульсионный |
Подробнее: «Эконостат карбюратора Озон».
8. Перепускной жиклер ускорительного насоса карбюратора Озон.
Установлен в корпусе ускорительного насоса.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.40 | — |
| 2105-1107010-10 | 0.40 | — |
| 2105-1107010-20 | 0.40 | — |
| 2107-1107010 | 0.40 | — |
| 2107-1107010-20 | 0.40 | — |
| 2140-1107010 | — | — |
| 2140-1107010-10 | — | — |
| 2140-1107010-50 | 0.30 | — |
| 2140-1107010-70 | 0.30 | — |
| 2141-1107010 | 0.40 | — |
Подробнее: «Ускорительный насос карбюратора Озон».

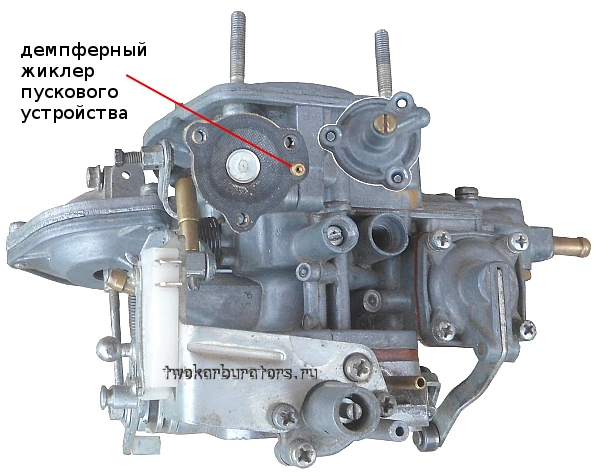

9. Демпферный жиклер пускового устройства карбюратора Озон.
Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 0.70 | — |
| 2105-1107010-10 | 0.70 | — |
| 2105-1107010-20 | 0.70 | — |
| 2107-1107010 | 0.70 | — |
| 2107-1107010-20 | 0.70 | — |
| 2140-1107010 | 0.40 | — |
| 2140-1107010-10 | 0.40 | — |
| 2140-1107010-50 | 0.70 | — |
| 2140-1107010-70 | 0.40 | — |
| 2141-1107010 | 0.70 | — |
Подробнее: «Пусковое устройство карбюратора Озон».
10. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон.
Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.
| Карбюраторы Озон | Первая камера | Вторая камера |
| 2105-1107010 | 1.20 | 1.00 |
| 2105-1107010-10 | 1.20 | 1.00 |
| 2105-1107010-20 | 1.20 | 1.00 |
| 2107-1107010 | 1.50 | 1.20 |
| 2107-1107010-20 | 1.50 | 1.20 |
| 2140-1107010 | 1.20 | 1.00 |
| 2140-1107010-10 | 1.20 | 1.00 |
| 2140-1107010-50 | 1.20 | 1.00 |
| 2140-1107010-70 | 1.20 | 1.00 |
| 2141-1107010 | 1.50 | 1.20 |
Примечания и дополнения
— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.
