Схема подключения стартера автомобиля ВАЗ 2114 (2113, 2115)

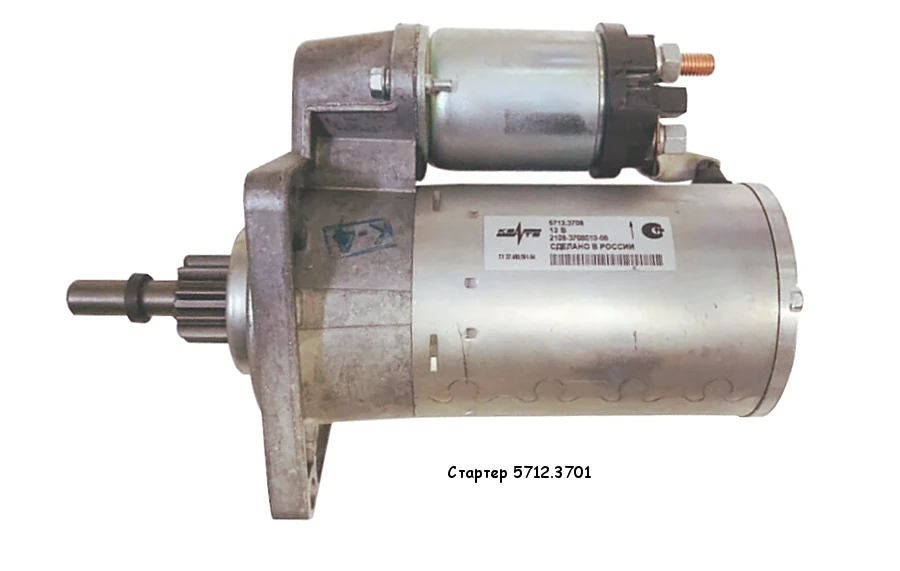

Стартер 5712.3708 ВАЗ 2114, 2113, 2115На автомобили ВАЗ 2114, 2113, 2115 устанавливается несколько моделей стартеров.


Они немного отличаются своим устройством. Но способ подключения у них одинаковый.

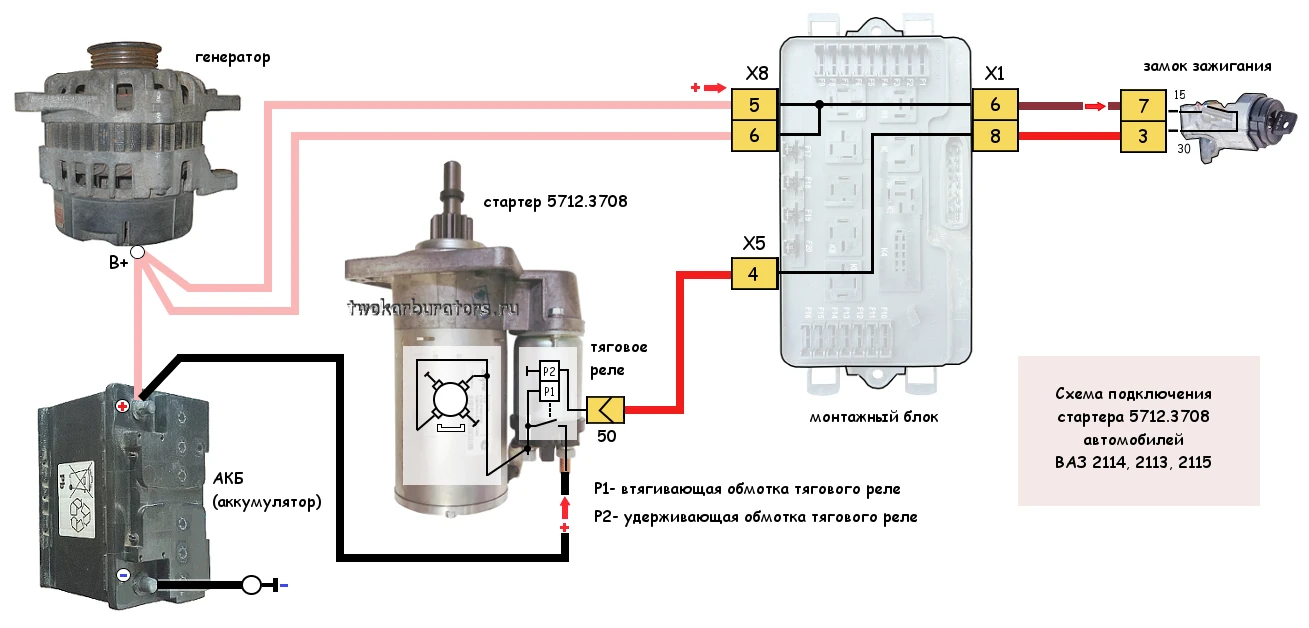

Вот схема подключения стартера 5712.3708 с описанием особенностей и порядка его включения и выключения.

Схема подключения стартера автомобиля ВАЗ 2114 (2113, 2115)

Стартер ВАЗ 2114, 2115, 2113 схема подключения
Схема подключения стартера автомобилей ВАЗ 2114, 2113, 2115
Описание схемы

— Стартер 5712.3708 автомобилей ВАЗ 2114, 2113, 2115 — четырехполюсной, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

— Стартер включается поворотом ключа в замке зажигания в положение II (стартер). При этом напряжение подается с плюсового вывода АКБ, через вывод «В+» генератора и контакты замка зажигания на вывод «50» втягивающего (тягового) реле стартера. Якорь реле втягивается во внутрь втягивающего реле (срабатывает втягивающая обмотка реле), а связанный с ним бендикс выдвигается вперед. Его шестеренка входит в зацепление с зубцами маховика. Контакты внутри реле замыкаются и электрический ток с АКБ подается на электродвигатель стартера, прокручивая его вместе с шестеренкой и маховиком. Двигатель запускается.

После замыкания контактов тягового реле его втягивающая обмотка отключается. Напряжение срабатывания тягового реле не более 8 В при температуре плюс 20 градусов.

— Блокировка повторного включения стартера при работающем двигателе на автомобилях ВАЗ 2114, 2115, 2113 реализована за счет конструкции замка зажигания. Он устроен так, чтобы после поворота ключа в положение II (стартер) и последующего возвращения в положение I (стоянка), повторно его повернуть в положение II (стартер) можно только если полностью выключить зажигание (положение О — стоянка).

Примечания и дополнения

— Технические характеристики стартера 5712.3701 автомобиля ВАЗ 2114 (2115, 2113)

Номинальная мощность — 1,55 кВт

Потребляемый ток при максимальной мощности — не более 375 А

Потребляемый ток в заторможенном состоянии — не более 700 А

Потребляемый ток в режиме  холостого хода — не более 80 А
