Регулировка пускового устройства (ПУ) карбюратора Озон

Цель регулировки пускового устройства карбюратора 2105, 2107 Озон

Необходимо добиться точной установки зазоров (А, В) между стенками смесительной камеры и кромками воздушной заслонки карбюратора, и дроссельной заслонки первой камеры. В результате чего обеспечивается нормальная работа системы пуска и происходит уверенный запуск двигателя.

Очень часто при неисправном или не отрегулированном пусковом устройстве холодный двигатель автомобиля или не запускается вовсе, или запускается, но с трудом.

Инструменты для регулировки пускового устройства

1. Шлицевая отвертка.
Для вращения винта регулировки.

2. Круглые щупы, сверла или отрезки проволоки (диаметром 5.0, 0.8, 0,9 мм).
Для замера пусковых зазоров.

3. Тахометр (мультиметр, автотестер, работающие в режиме тахометра).
Для регулировки по частоте оборотов не снимая карбюратор с двигателя.

Проверка работы пускового устройства карбюратора 2105, 2107 Озон

Для проверки нам будет необходим помощник. Снимаем крышку воздушного фильтра. Помощник запускает двигатель, а мы смотрим сверху на воздушную заслонку карбюратора. При первых вспышках в цилиндрах двигателя воздушная заслонка должна приоткрываться на некоторый угол (пусковой зазор).

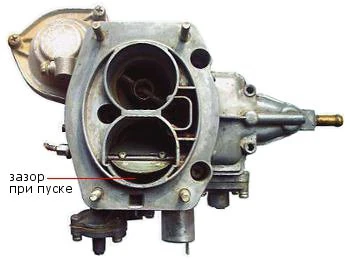

зазор при пуске 2105, 2107 Озон — Зазор между кромкой воздушной заслонки и стенкой первой камеры карбюратора 2105, 2107 Озон, образующийся сразу после пуска двигателя

Если этого не происходит, то скорее всего пусковое устройство не отрегулировано или повреждена его диафрагма. Диафрагму можно проверить лишь сняв крышку корпуса пускового устройства. Если она повреждена, то заменяем ее новой. Если цела, посильнее затягиваем винты крепления крышки пускового устройства, так как возможно из-за ее неплотного прилегания герметичность корпуса нарушается.

Подготовительные работы

Снимаем корпус воздушного фильтра двигателя автомобиля.

Регулировка пускового устройства на снятом карбюраторе

Для начала выставляем зазор (Б) , который необходим для обеспечения обогащения топливной смеси при пуске двигателя, когда через приоткрытую дроссельную заслонку подается дополнительный ее объем, облегчающий первые обороты двигателя.

Это зазор между верхней кромкой дроссельной заслонки первой камеры карбюратора и ее стенкой.

1. Снимаем карбюратор с двигателя автомобиля.

«Снятие карбюратора 2105, 2107 Озон с двигателя автомобиля».

2. Поворачиваем рычаг его воздушной заслонки и полностью закрываем ее.

Таким образом мы взводим пусковое устройство, приводим его в рабочее состояние.

взводим пусковое устройство 2105, 2107 Озон — Рычаг воздушной заслонки поворачиваем против часовой стрелки до упора (взводим пусковое устройство карбюратора)

Вид сверху на закрытую воздушную заслонку. Она перекрывает сечение первой камеры полностью, без зазоров.

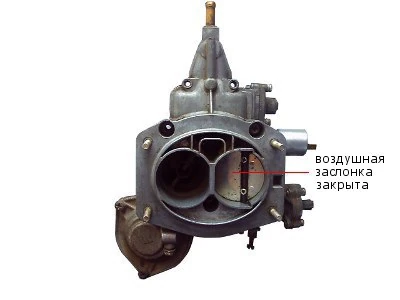

воздушная заслонка 2105, 2107 Озон закрыта — Воздушная заслонка карбюратора 2105, 2107 Озон при взведенном пусковом устройстве должна быть полностью закрыта

При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна слегка приоткрыться.

3. Переворачиваем карбюратор и замеряем зазор между кромкой дроссельной заслонки первой камеры и стенкой камеры.

Этот зазор (Б) для карбюраторов 2105-1107010, 2105-1107010-10, 2105-11070-20 = 0.7, 0.8 мм, для карбюраторов 2107-1107010, 2107- 1107010-20 = 0.85, 0.90 мм. Замеры производим щупом, сверлом или отрезком проволоки необходимого диаметра.

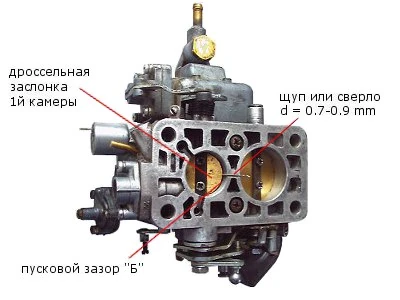

пусковой зазор Б 2105, 2107 Озон — Замер пускового зазора «Б» на снятом карбюраторе при помощи сверла

Если он не соответствует норме, отрегулируйте его путем подгибания тяги привода дроссельной заслонки плоскогубцами и небольшим молотком. Только перед подгибанием ее желательно нагреть.

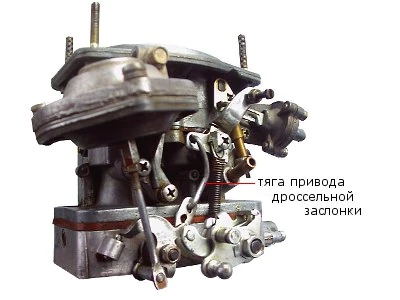

подгибаем тягу привода — При сгибании тяги привода дроссельной заслонки 1-й камеры — зазор «Б» увеличивается, при разгибании — уменьшается

Теперь регулируем зазор (А) между нижней кромкой воздушной заслонки и стенкой воздушного канала. Он возникает сразу после пуска двигателя, при срабатывании диафрагменного механизма.

4. Полностью закрываем воздушную заслонку первой камеры.

Опять взводим пусковое устройство.

5. Нажимаем на шток пускового устройства, утапливая его вовнутрь корпуса.

Так мы имитируем действие разрежения.

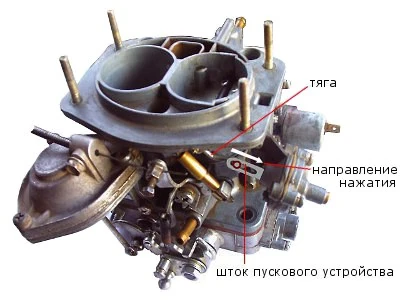

имитируем действие пускового устройства озон — Принудительное перемещение штока пускового устройства карбюратора 2105, 2107 Озон в глубь корпуса

6. Шток тянет за собой тягу, вставленную в ее прорезь, а та в свою очередь, воздействуя на рычаг, приоткрывает воздушную заслонку.

Замеряем появившийся зазор (А). Он должен быть в пределах 5.0 — 5.5 мм. Измерение проводим при помощи щупа или сверла.

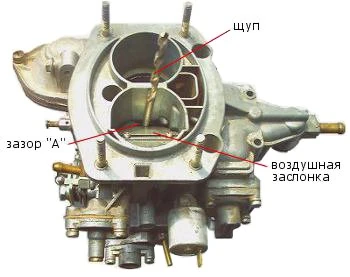

измерение пускового зазора А карбюратора 2105, 2107 Озон — Пусковой зазор «А», образующийся после перемещения штока в глубь корпуса пускового устройства

7. При необходимости этот зазор можно увеличить или уменьшить при помощи шлицевой отвертки вворачивая или выворачивая винт, вставленный в торцевую часть диафрагменного механизма.

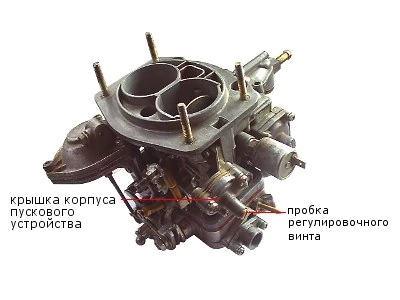

регулировочный винт — Доступ к винту, регулирующему величину перемещения штока

Винт закрыт снаружи резьбовой пробкой. Ее необходимо вывернуть.

Регулировка пускового устройства карбюратора 2105, 2107 Озон не снимая карбюратор с двигателя

См. «Регулировка пускового устройства карбюратора Озон без снятия его с двигателя автомобиля».

Примечания и дополнения

— Подробнее об устройстве, назначении и принципе действия пускового устройства карбюратора 2105, 2107 Озон изложено на странице «Пусковое устройство карбюратора 2105, 2107 Озон» .
