Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 СолексДля уверенного запуска двигателя и последующей его нормальной работы необходима правильная регулировка привода воздушной заслонки карбюратора («подсоса»).

При ее неверной регулировке, например, из-за того, что воздушная заслонка полностью не закрывается двигатель автомобиля может не запуститься вовсе . Если воздушная заслонка полностью не открывается это сразу сказывается на повышении расхода топлива кроме этого, отрегулировать обороты холостого хода становится практически невозможно.

Инструменты для регулировки

Рожковый ключ (8мм) 2 шт.

Проверка работы привода заслонки

— Снимаем крышку воздушного фильтра

— Полностью вытягиваем на себя рукоятку привода воздушной заслонки карбюратора («подсоса»)

Смотрим сверху на карбюратор. Воздушная заслонка должна быть закрыта. Зазоров между ее кромками и стенками смесительной камеры быть не должно.

воздушная заслонка Солекс закрыта
Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта

— Полностью утапливаем рукоятку «подсоса»

Заслонка должна стать строго вертикально.

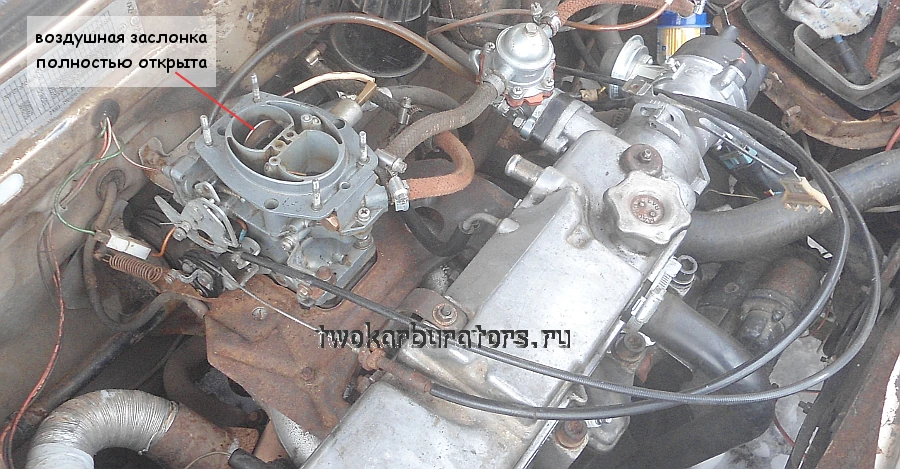

Воздушная заслонка Солекс полностью открыта
Воздушная заслонка карбюратора Солекс полностью открыта (рукоятка «подсоса» вытянута на себя до упора)

Если воздушная заслонка полностью не закрывается или полностью не открывается необходимо провести регулировку ее привода.

Подготовительные работы

— Снимаем корпус воздушного фильтра с карбюратора.

снятие корпуса воздушного фильтра карбюратора Солекс
Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка привода воздушной заслонки («подсоса»)

1. Полностью утапливаем рукоятку «подсоса».

Таким образом открываем воздушную заслонку карбюратора.

2. Ослабляем стопорный винт наконечника тяги привода на рычаге управления воздушной заслонкой.
3. Одним ключом на 8 мм придерживаем втулку винта, а другим ослабляем затяжку винта.
4. Ослабляем затяжку винта фиксатора оболочки тяги.

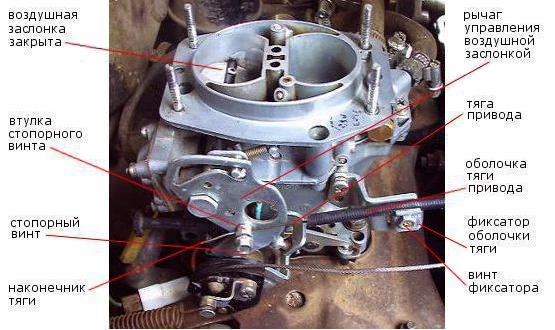

регулировка подсоса Солекс
Детали привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс
5. Убеждаемся, что рукоятка «подсоса» утоплена до отказа.
6. Рукой поворачиваем рычаг управления воздушной заслонкой до упора.

В результате воздушная заслонка должна полностью закрыться перекрыв сечение первой камеры.

перекрытие
Рычаг управления воздушной заслонкой повернут против часовой стрелки до упора
7. Устанавливаем расстояние между краем оболочки тяги и углом рычага расстояние 10 мм.

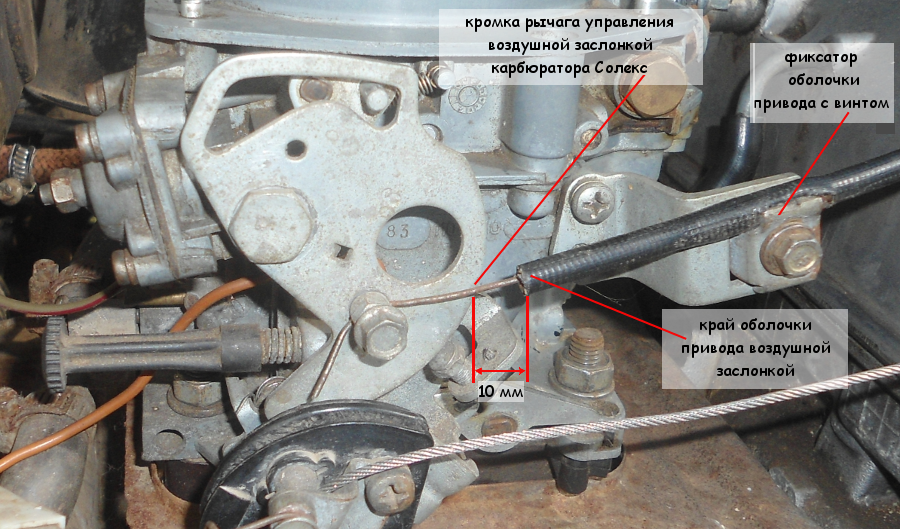

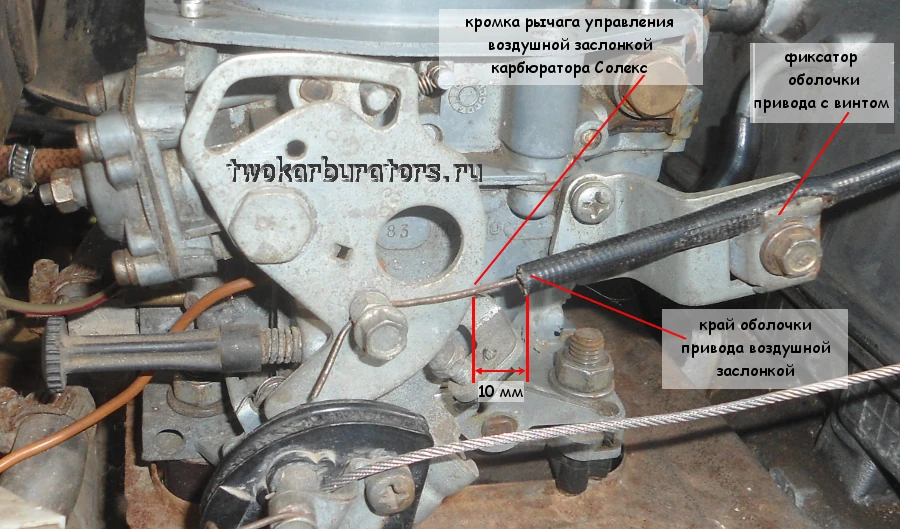

Зазоры карбюратора Солекс 21083
Зазор 10 мм между кромкой рычага управления воздушной заслонкой и краем оболочки тяги привода
8. Поворачиваем рычаг управления воздушной заслонкой обратно по часовой стрелке.

Воздушная заслонка полностью открыта и находится в вертикальном положении.

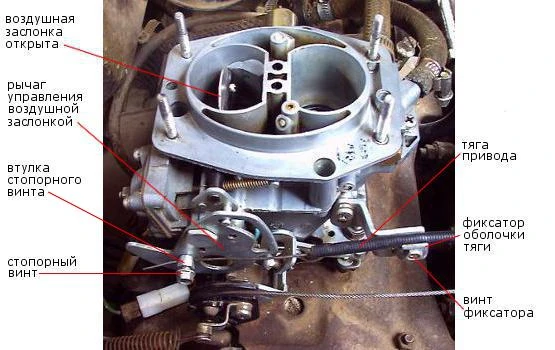

регулировка подсоса Солекс
Рычаг управления воздушной заслонкой повернут по часовой стрелке до упора
9. Затягиваем винт фиксатора оболочки и винт стопорящий наконечник тяги.

Слишком большое усилие при затяжке применять не надо, так как можно передавить оболочку и затруднить перемещение тяги. Перед затягиванием стопорного винта наконечник тяги утапливаем до отказа вправо, вовнутрь оболочки.

Несколько раз вытянув и утопив рукоятку «подсоса» убеждаемся, что заслонка полностью открывается и закрывается.
Для более четкой фиксации положения воздушной заслонки, можно после проведения регулировки ослабить крепление оболочки тяги и сместить ее (оболочку) на пару миллиметров в сторону рычага управления воздушной заслонкой. После чего ее крепление опять затянуть.

По окончании регулировки, в случае необходимости, отрегулируйте обороты холостого хода (Озон, Солекс).

Примечания и дополнения

В случае затрудненного перемещения или подклинивания при движении рукоятки тяги привода воздушной заслонки, неполного открытия воздушной заслонки, необходимо установить причину этого.

Отсоединяем тягу от рычага и пробуем перемещать рукоятку. Если перемещение происходит свободно, то  причина скорее всего в рычаге. Если нет, то меняем тягу привода в сборе.

Также следует промыть карбюратор снаружи (хотя бы со стороны рычага), снять рычаг, осмотреть его на предмет выявления деформации, проверить состояние его стопорного шарика. Дефектные детали нужно заменить.

При снятом рычаге привода воздушной заслонки отшлифовываем напильником отлив на крышке карбюратора, к которому он крепится.

Более подробно о доработке и приведении в норму деталей привода воздушной заслонки карбюратора 2108. 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 изложено на страницах «Доработка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс» и «Не работает «подсос» карбюратора Солекс».

Еще статьи на сайте по регулировке карбюратора 2108, 21081, 21083 Солекс

Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Как убрать повышенные обороты холостого хода Солекс?
