В этой статье рассмотрим, как нужно регулировать рычажный привод дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099. Регулировка привода дроссельной заслонки первой камеры этого карбюратора рассматривается в статье «Регулировка привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс».
Необходимости регулировать привод дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс нет.

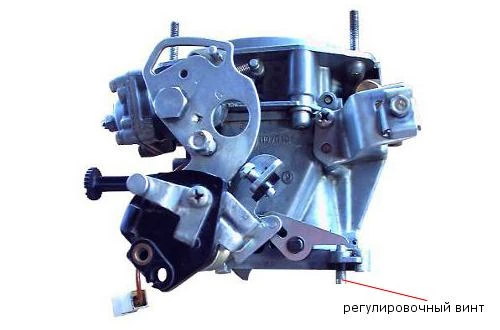

Следует лишь винтом-упором (винт регулировки начального открытия дроссельной заслонки второй камеры карбюратора) немного (0,05 мм) приоткрыть эту самую дроссельную заслонку, чтобы падающее на нее топливо из носика распылителя не задерживалось, а стекало вниз. Настройка проводится на снятом с двигателя карбюраторе.
Cнимаем с винта пластмассовый колпачок и вращаем его шлицевой отверткой.
Пока снят карбюратор проводим проверку работы механизма блокировки дроссельной заслонки второй камеры. Он блокирует открытие дроссельной заслонки второй камеры в ситуации, когда воздушная заслонка закрыта («подсос» вытянут) и водитель «газует» открытием дроссельной заслонки первой камеры. Этой блокировкой достигается устойчивая работа холодного двигателя.
Проверка блокировки открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс
Исходное положение — воздушная заслонка полностью открыта, дроссельные заслонки обеих камер карбюратора полностью закрыты.

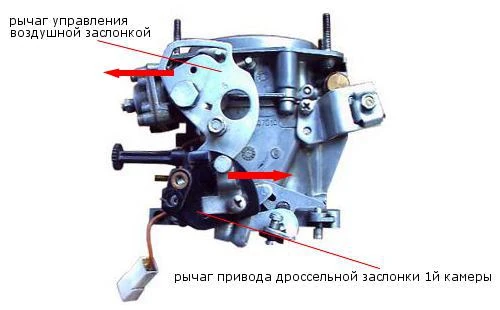

1. Поворачиваем рычаг воздушной заслонки против часовой стрелки, а рычаг привода дроссельной заслонки первой камеры по часовой стрелке до отказа.
Рычаги должны стать в положение как указано на изображении ниже. При этом воздушная заслонка должна быть полностью закрыта, дроссельная заслонка первой камеры полностью открыта, дроссельная заслонка второй камеры полностью закрыта.
2. Возвращаем рычаги в исходное положение.

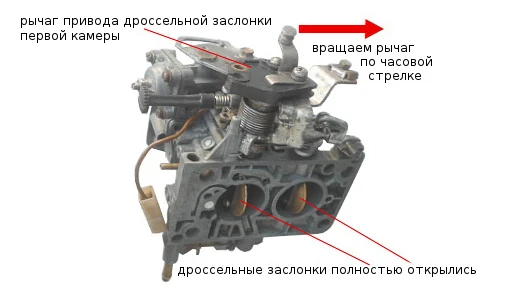

3. Поворачиваем рычаг привода дроссельной заслонки первой камеры до упора по часовой стрелке.
При этом дроссельная заслонка второй камеры карбюратора должна полностью открыться. На изображении показано положение рычагов после поворота. Направление поворота показано красной стрелкой.
Если этого не происходит, то возможно заедает рычаг блокировки привода из-за загрязнений или отсоединения пружины. Загрязнение прочищаем ВД-40, отсоединившуюся пружину ставим на место.
4. Несколько раз открываем и закрываем дроссельную заслонку первой камеры.

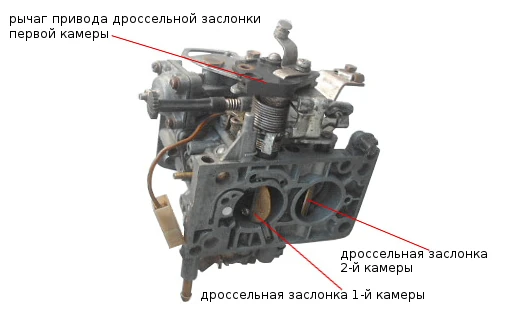

Наблюдаем за открытием обоих заслонок. При открытии первой дроссельной заслонки на 1/3 должна начать открываться вторая заслонка.
Примечания и дополнения
— По проверке механизма блокировки-открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс на нашем сайте есть статья «Проверка работы механизма открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс» с объяснениями зачем все это нужно.
