Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс

игольчатый клапан 2108 СолексНазначение игольчатого клапана

Игольчатый клапан карбюратора Солекс (ВАЗ 2108, 21081, 21083) предназначен для поддержания в поплавковой камере определенного уровня топлива, необходимого для обеспечения нормальной работы двигателя.


Устройство игольчатого клапана

Игольчатый (топливный) клапан устанавливается в крышку карбюратора посредством резьбового соединения. Он представляет собой запорную иглу запирающую отверстие в корпусе клапана, через которое поступает топливо в поплавковую камеру.

Уплотнение происходит металл по металлу, соосность должна быть идеальной. Поэтому на карбюраторах Солекс корпус и игла выполнены не разборным узлом. Игла завальцована в корпус. В верхней части иглы находится подпружиненный шарик, предназначенный для смягчения ударов язычка поплавка при движении автомобиля.

Клапан состоит из:

— корпуса и завальцованной в него иглы с шариком;

— медной прокладки (шайбы), уплотняющей его соединение с крышкой.

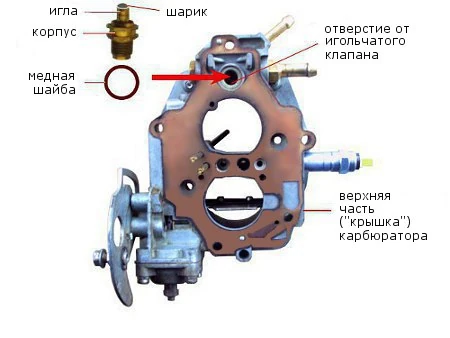

игольчатый клапан 2108 Солекс
Составные части игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Принцип действия

При падении уровня топлива в поплавковых камерах карбюратора поплавки опускаются вниз. Игла топливного клапана, опирающаяся своим шариком о язычок на рычагах поплавков, также, вслед за ними, опускается вниз и приоткрывает запираемое отверстие в корпусе клапана. Через него в поплавковую камеру поступает топливо, уровень его повышается, поплавки всплывают , приподнимают иглу и она опять запирает отверстие в корпусе. Такие циклы постоянно повторяются пи работе двигателя, сохраняя необходимый уровень топлива.

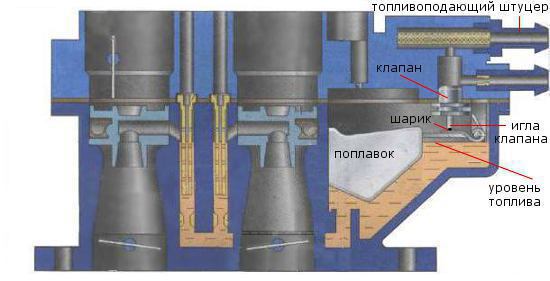

работа игольчатого клапана 2108 Солекс
Схема работы игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Неисправности игольчатого клапана

Основная неисправность это потеря герметичности соединения игла клапана — корпус клапана. Но есть и другие, подробнее «Не держит игольчатый клапан карбюратора Солекс 21083».

Проверка игольчатого клапана

1. Снимаем воздушный фильтр.

2. Снимаем крышку карбюратора.

3. Кладем крышку на горизонтальную поверхность поплавками вверх.

4. Затыкаем пальцем топливоподводящий штуцер.

5. Надеваем на штуцер обратки шланг или трубку.

6. Создаем в ней ртом разрежение(попросту втягиваем воздух).

проверка игольчатого клапана 2108 Солекс
Проверка игольчатого клапана карбюратора 2108, 21081, 21083 Солекс

Если падения разрежения не происходит или оно произошло через 5-7   секунд, то игольчатый клапан исправен. Если разрежение падает практически сразу или с небольшой задержкой, то стоит заменить клапан. «Проверка игольчатого клапана Солекс».

Ремонт игольчатого клапана

Ремонтировать игольчатый клапан карбюратора 2108, 21081, 21083 Солекс не стоит, так как он не разборный.  Проще купить новый и установить взамен старого.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи на сайте по устройству карбюратора Солекс 2108, 21081, 21083

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Устройство экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля

— Жиклеры карбюратора Солекс

— Эмульсионные трубки карбюратора Солекс

— Поплавковая камера карбюратора Солекс 2108, 21081, 21083

Игольчатый клапан карбюратора 2108, 2108, 21083 Солекс: 1 комментарий

  1. Сейчас в ремкомплектах игольчатый клапан разборный.
