Разборка карбюратора 2108, 21081, 21083 Солекс

разборка карбюратора 2108 СолексПри проведении технического обслуживания,  ремонта,  настройки карбюратора возникает необходимость проведения его полной разборки. Порядок проведения разборки произвольный, но всё-таки стоит придерживаться определённого алгоритма. Рассмотрим разборку и сборку карбюратора 2108, 21081, 21083 Солекс, который устанавливался на двигатели  автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 и пр.


Необходимые инструменты

Потребуется практически весь набор инструментов,  представленный на странице «Инструменты для ремонта карбюратора». Он самый простой, каких-либо сложных приспособлений не потребуется. Второе условие — чистота рабочего места так как даже малое загрязнение может создать большие проблемы.

Порядок разборки карбюраторов 2108, 21081, 21083 Солекс

Перед разборкой следует определиться до какой степени вам нужно разобрать карбюратор. Например, если нет необходимости в снятии воздушной или дроссельных заслонок можно их не демонтировать (так как возможны трудности с отворачиванием-заворачиванием их винтов крепления). То же самое относится к регулировочным винту положения дроссельной заслонки второй камеры и винту регулировки пускового зазора у дроссельной заслонки первой камеры.

Снимаем карбюратор с двигателя автомобиля

«Снятие карбюратора Солекс с двигателя автомобиля».

Снимаем верхнюю часть (крышку) карбюратора

Предварительно отвернув, крестовой отверткой, пять винтов ее крепления к корпусу.

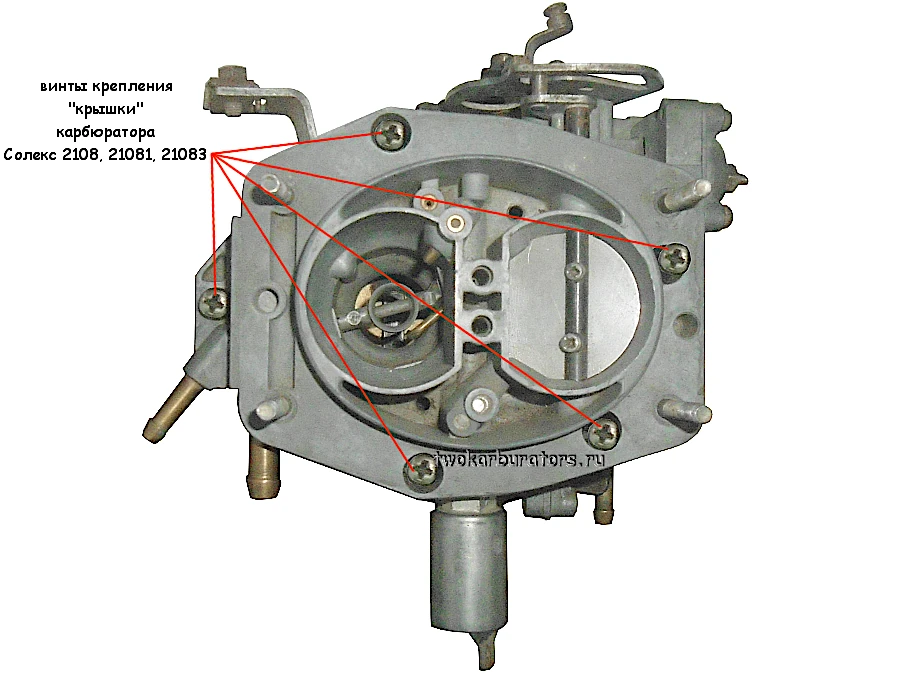

Отворачиваем винты крепления крышки карбюратора
Крестовой отверткой выворачиваем пять винтов крепления верхней части («крышки») карбюратора Солекс 2108, 21081, 21083

Подробнее см. «Как снять верхнюю часть — крышку карбюратора Солекс».

Разбираем вначале ее.

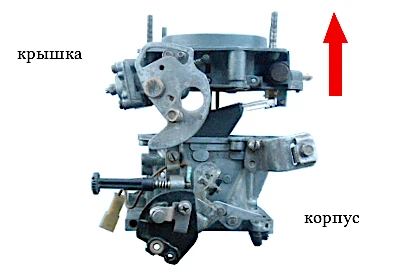

снимаем крышку 2108
Снятие верхней части (крышки) карбюратора 2108, 21081, 21083 Cолекс

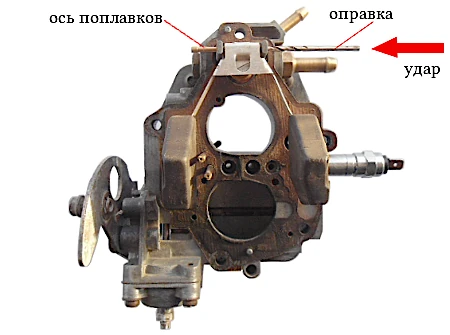

При помощи тонкой выколотки (2,5 мм) и легкого молотка выбиваем ось поплавков
выбиваем ось поплавков 2108 Солекс
Извлечение оси поплавков на карбюраторе 2108, 21081, 21083 Солекс

Извлекаем ее и снимаем поплавки. Работаем осторожно, чтобы не повредить  стойки крышки, в которые эта ось продета, а также, чтобы не допустить  деформации кронштейна поплавков.

Снимаем с «крышки» картонную прокладку
pict0051

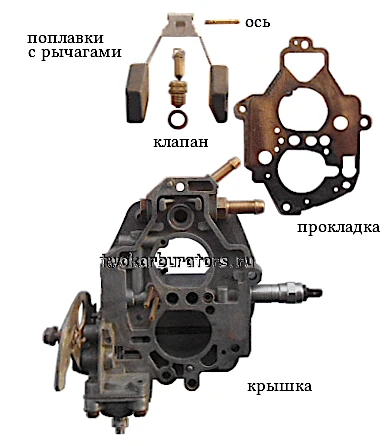

Снятые с крышки карбюратора поплавки, игольчатый клапан и картонная прокладка

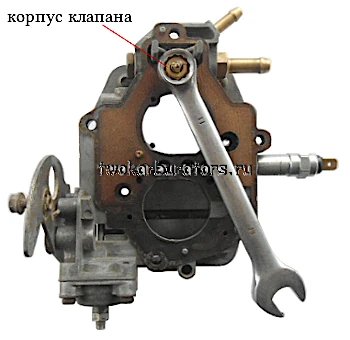

Выворачиваем корпус игольчатого клапана

Используем для этого рожковый или накидной ключ на 11. Отсоединяем корпус и его медное (либо алюминиевое) уплотнительное колечко.

выворачиваем игольчатый клапан
Выворачивание корпуса игольчатого клапана из крышки карбюратора 2108, 21081, 21083 Солекс
Выворачиваем ключом на 13 электромагнитный клапан системы ЭПХХ
выворачиваем ЭМК 2108 Солекс
Извлечение электромагнитного клапана из крышки карбюратора

Снимаем с него резиновое уплотнительное кольцо и металлическую чашку. Вынимаем топливный жиклер системы холостого хода.

устройство электромагнитного клапана
Устройство электромагнитного клапана
Отворачиваем, используя ключ на 13, пробку топливного фильтра карбюратора

Вынимаем её вместе с медным уплотнительным кольцом и сетчатым фильтром.

Выворачиваем топливоподводящий штуцер

Делаем это  ключом на 13. Вынимаем штуцер и его медное уплотнительное колечко.

клапан и штуцер карбюратора 2108 Солекс

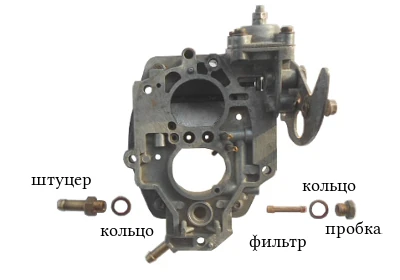

Топливоподводящий штуцер и сетчатый топливный фильтр извлеченные из крышки карбюратора Солекс

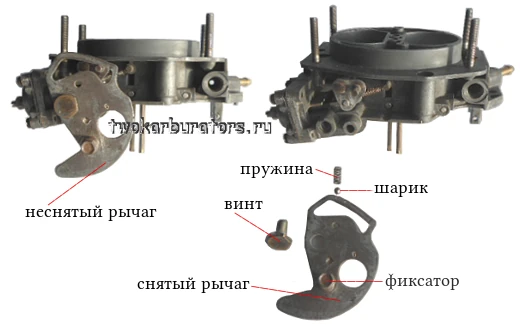

Снимаем рычаг управления воздушной заслонкой

Для этого отворачиваем ключом на 14 болт его крепления к «крышке» и аккуратно, стараясь не потерять, находящийся под ним фиксирующий шарик отделяем его. После чего вынимаем шарик и находящуюся под ним поджимную пружинку.

рычаг воздушной заслонки 2108
Снятие рычага управления воздушной заслонкой карбюратора Солекс
Разбираем пусковое устройство

Крестовой отверткой отворачиваем четыре винта крепления его крышки. Отводим её назад, одновременно выводя тягу на диафрагме из зацепления со штифтом на рычаге и далее из пазов в корпусе устройства. Воздушную заслонку удобнее всего держать при этом открытой. Снимаем крышку, диафрагму с тягой и находящуюся под ней пружину.

пусковое устройство 2108

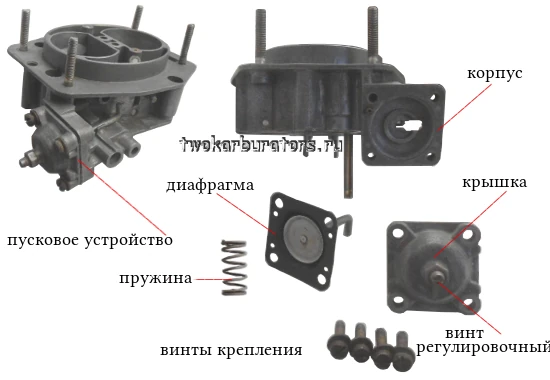

Элементы пускового устройства карбюратора 2108, 21081, 21083 Солекс

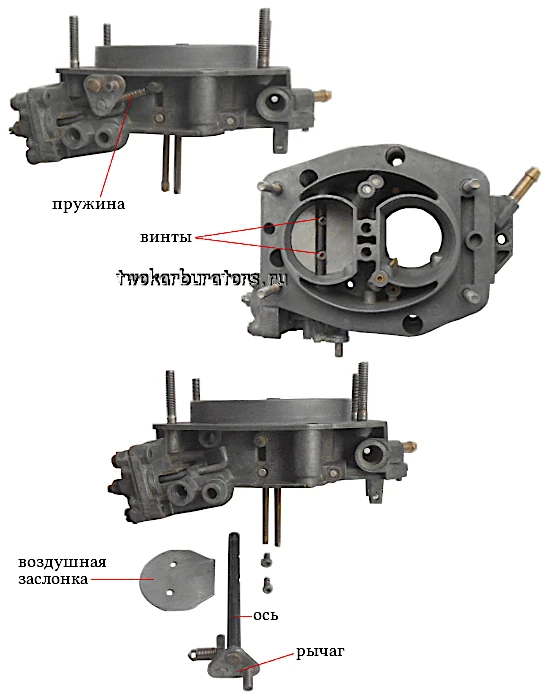

Снимаем пружину механизма приоткрывателя воздушной заслонки
Снимаем воздушную заслонку карбюратора

Отвернув крестовой отверткой два винта ее крепления на оси. Если винты не откручиваются, подпиливаем напильником их концы. После этого ось свободно извлекается из крышки.

воздушная заслонка 2108
Снятие пружины приоткрывателя воздушной заслонки, снятие самой воздушной заслонки и извлечение ее оси

Все крышка разобрана.

Разбираем корпус карбюраторов 2108, 21081, 21083 Солекс

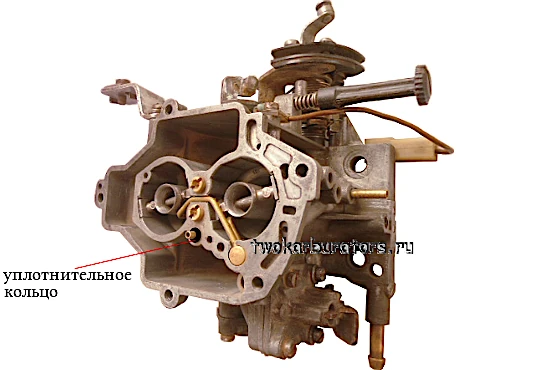

Снимаем резиновое уплотнительное колечко на трубке канала системы холостого хода
уплотнительное кольцо 2108
Резиновое уплотнительное кольцо на трубке топливного канала системы холостого хода

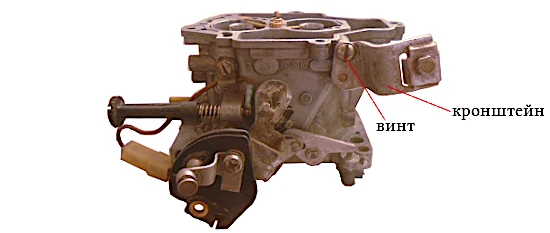

Снимаем кронштейн крепления тяги привода воздушной заслонки («подсоса»)

Отвернув крестообразной отвёрткой винт его крепления.

кронштейн тяги 2108
Снятие кронштейна крепления оболочки тяги привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

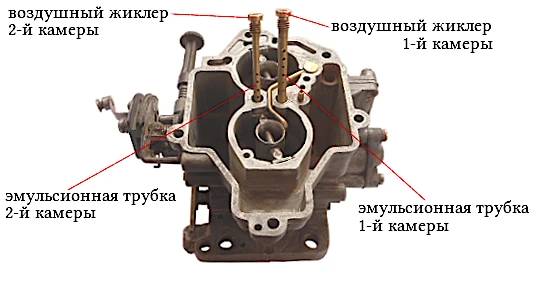

Извлекаем воздушные жиклеры главных дозирующих систем вместе с эмульсионными трубками

На карбюраторах семейства 2108 Солекс они конструктивно объединены. Поэтому выворачиваем их шлицевой отверткой из эмульсионных колодцев.

pict0060
Извлечение воздушных жиклеров ГДС с эмульсионными трубками из эмульсионных колодцев карбюратора 2108, 21081, 21083 Солекс
Вынимаем распылитель ускорительного насоса

Для этого шлицевой отвёрткой поддеваем под  его верхний носик и аккуратно выталкиваем его вверх. Снимаем с корпуса распылителя резиновое уплотнительное кольцо.

извлекаем УН 2108 Солекс
Снятие распылителя ускорительного насоса карбюратора 2108, 21081, 21083 Солекс
Выворачиваем тонкой шлицевой отверткой топливные жиклеры главных дозирующих систем

Они расположены на дне эмульсионных колодцев. После выворачивания их можно достать оттуда зубочисткой или попросту вытряхнуть.

извлекаем топливные жиклеры ГДС 2108
Извлечение топливных жиклеров ГДС из эмульсионных колодцев
Вынимаем малые диффузоры из обеих камер карбюратора

Проще всего их достать при помощи пассатижей.

извлекаем диффузоры 2108 Солекс
Извлечение диффузоров
Разбираем ускорительный насос

Крестовой отвёрткой отворачиваем  четыре винта крепления его крышки. Снимаем её вместе с диафрагмой и возвратной пружиной. Если детали плохо разъединяются можно попробовать рассоединить их при помощи ножа.



Разбираем экономайзер мощностных режимов

Выворачиваем крестовой отвёрткой три винта крепления его крышки к корпусу карбюратора. Снимаем её, а также  диафрагму и пружину. Шлицевой отвёрткой выворачиваем жиклер экономайзера и вынимаем его. Клапан экономайзера без лишней необходимости не трогаем.

экономайзер
Элементы экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс
Снимаем винт регулировки «количества» топливной смеси

Поддев шлицевой отвёрткой отсоединяем контакт провода от  наконечника винта. Выворачиваем винт и снимаем его и находящуюся на нём пружину. Отворачиваем шлицевой отвёрткой винт пластмассового держателя провода и снимаем провод с корпуса карбюратора.

снятие винта количества 2108
Снятие винта регулировки «количества» топливной смеси с карбюратора 2108, 21081, 21083 Солекс
Снимаем сектор управления дроссельными заслонками

Отворачиваем крестовой отвёрткой винт его крепления. Снимаем, расположенный на секторе кронштейн, поддеваем сектор отвёрткой, с усилием отделяем его от рычага привода дроссельных заслонок.

сектор 2108
Снятие сектора управления дроссельной заслонкой первой камеры
Выворачиваем тонкой шлицевой отверткой винт «качества» топливной смеси из канала в корпусе карбюратора и ухватив его пинцетом извлекаем его оттуда

Снимаем с него резиновое уплотнительное кольцо. Иногда при выворачивании винта кольцо остаётся в канале корпуса карбюратора. Оттуда его можно достать шилом.

Снимаем кулачок привода ускорительного насоса с оси дроссельной заслонки первой камеры

Отвернув ключом на 11 гайку его крепления. Под кулачком находится специальная шайба, снимаем и её.

снятие кулачка УН 2108 Солекс
Снимаем кулачок привода ускорительного насоса
Снимаем дроссельные заслонки обеих камер карбюратора

Отворачиваем при помощи крестовой отвёртки винты их крепления на осях. Если винты не отворачиваются, значит  их концы расклёпаны. Стачиваем их немного напильником.

снимаем дроссельные заслонки 2108 Солекс
Снятие дроссельных заслонок обеих камер карбюратора 2108, 21081, 21083 Солекс
Вынимаем оси заслонок

С оси первой камеры снимаем пружину и пластмассовую втулку. Чтобы вынуть ось второй камеры поддеваем отвёрткой и снимаем стопорную шайбу оси.

pict0068
Снятые оси дроссельных заслонок

1. Корпус карбюратора 2108, 21081, 21083 Солекс.

2. Ось дроссельной заслонки первой камеры карбюратора.

3. Ось дроссельной заслонки второй камеры карбюратора.

4. Дроссельные заслонки первой и второй камер.

5. Винты крепления дроссельных заслонок.

6. Возвратная пружина оси первой камеры.

7. Пластмассовая шайба.

8. Металлическая шайба.

9. Кулачок нажимной ускорительного насоса карбюратора.

10. Гайка крепления кулачка УН.

11. Стопорная шайба оси дроссельной заслонки первой камеры.

Места присоединения пружин к карбюратору
Места присоединения концов пружин оси дроссельной заслонки 1-й камеры (показаны стрелками)

Всё карбюратор разобран.

Сборку карбюратора Солекс производим в обратной последовательности.

При затягивании винтовых соединений большого усилия не прикладываем, во избежании  деформации или повреждения резьбы.



Примечания и дополнения

— Не стоит без необходимости выпрессовывать  воздушный жиклер системы холостого хода из крышки карбюратора, а также топливозаборные трубки эконостата и переходной системы второй камеры. Можно повредить их посадочные гнезда. Это же относится и к выпрессовке воздушного жиклера, жиклера пускового устройства, клапана экономайзера мощностных режимов, штуцерам системы вентиляции картера и отбора разрежения к вакуумному корректору, слива топлива в бак.

— Если нет необходимости в снятии воздушной заслонки карбюратора, не снимайте её.  При выворачивании винтов со спиленной резьбой можно повредить резьбу в осях. Кроме того при установке заслонки обратно возможно её смещение относительно прежнего положения, что приведет к неполному её открытию или закрытию, что чревато нарушением работы карбюратора и невозможностью его нормальной регулировки.

— Всё написанное выше относится и к снятию-установке дроссельных заслонок обеих камер. Если приходится их всё же снимать, пометьте на всякий случай их первоначальное положение.
