Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс

Устройство крышки карбюратор СолексПри проведении разборки и сборки карбюратора, его ремонте, регулировке и настройке необходимо хотя бы в общих чертах знать его устройство.

Рассмотрим устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс устанавливаемого на переднеприводные автомобили ВАЗ 2108, 2109, 21099 и их модификации.

Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс

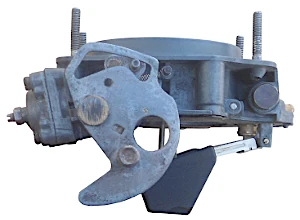

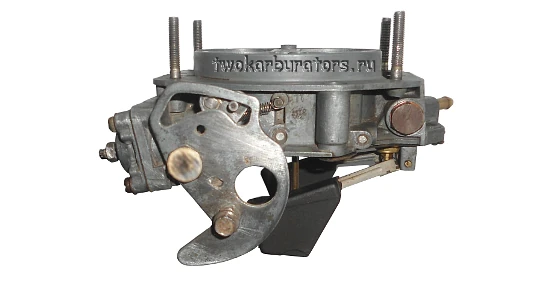

Только что снятая с карбюратора 2108 «Солекс» верхняя часть (крышка)
крышка 2108 Солекс
Только что снятая верхняя часть — «крышка» карбюратора Солекс 2108 (21081, 21083)

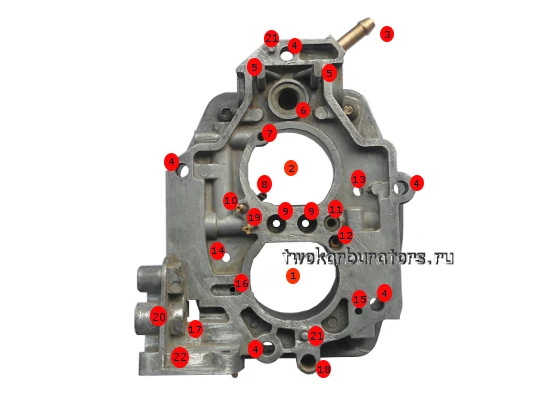

Основные элементы разобранной крышки карбюратора «Солекс» (вид снизу)
элементы крышки 2108 Солекс
«Крышка» карбюратора Солекс, вид снизу

1. Первая смесительная камера карбюратора «Солекс».

2. Вторая смесительная камера карбюратора «Солекс».

3. Топливоотводящий штуцер (обратка).

4. Отверстия под винты крепления крышки.

5. Стойки крепления кронштейна поплавков.

6. Отверстие под корпус игольчатого клапана (одновременно — отверстие канала поступления топлива в поплавковую камеру).

7. Отверстие канала подведения топливной эмульсии в канал переходной системы второй камеры.

8. Распылитель эконостата.

9. Отверстия каналов воздушных жиклеров главных дозирующих систем первой и второй камер карбюратора.

10. Трубка эконостата.

11. Отверстие канала подведения топлива к топливному жиклеру холостого хода.

12. Воздушный жиклер системы холостого хода.

13. Отверстие поступления воздуха  в первую поплавковую камеру карбюратора (балансировочное отверстие).

14. Отверстие поступления воздуха во вторую поплавковую камеру (балансировочное отверстие).

15. Отверстие эмульсионного канала системы холостого хода.

16. Отверстие канала подведения разрежения в корпус пускового устройства (за диафрагму).

17. Паз для тяги пускового устройства.

18. Технологическое отверстие.

19. Трубка переходной системы второй камеры.

20. Крепления рычага управления воздушной заслонкой.

21. Выступы для правильной фиксации крышки на корпусе карбюратора.

22. Корпус пускового устройства.

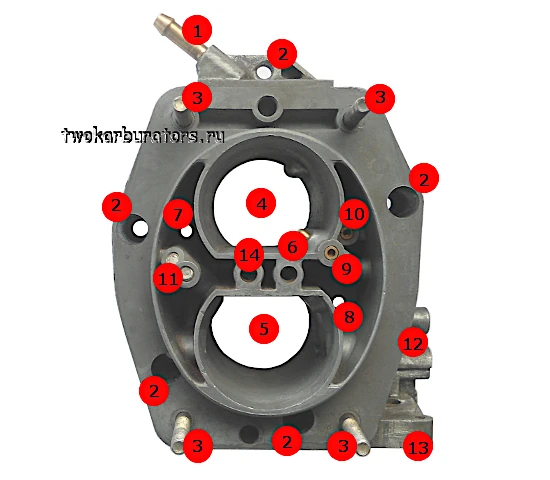

Основные элементы верхней части (крышки) карбюратора 2108, 21081, 21083 «Солекс (вид сверху)
верх крышки 2108 Солекс
«Крышка» карбюратора Солекс, вид сверху

1. Топливоотводящий штуцер карбюратора (обратка).

2. Отверстия под винты крепления крышки.

3. Шпильки крепления корпуса воздушного фильтра.

4. Вторая смесительная камера.

5. Первая смесительная камера.

6. Воздушный канал главного воздушного жиклера второй камеры.

7. Балансировочное отверстие первой поплавковой камеры.

8. Балансировочное отверстие второй поплавковой камеры.

9. Заглушки каналов эконостата.

10. Воздушный жиклер переходной системы второй камеры.

11. Заглушки каналов холостого хода.

12. Крепления рычага управления воздушной заслонкой.

13. Корпус пускового устройства.

14. Воздушный канал главного воздушного жиклера первой камеры.

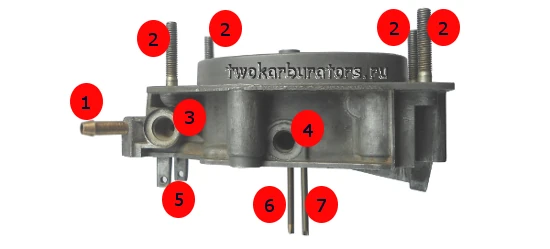

Разобранная крышка карбюратора Солекс (вид сбоку)
вид сбоку крышка 2108 Солекс
«Крышка» карбюратора Солекс, вид с левого бока

1. Штуцер отвода топлива (обратка).

2. Шпильки крепления корпуса воздушного фильтра.

3. Отверстие под выворачиваемый топливоподводящий штуцер.

4. Отверстие под электромагнитный клапан или держатель топливного жиклера холостого хода (заглушку).

5. Стойки крепления кронштейна поплавков.

6. Трубка переходной системы второй камеры карбюратора.

7. Трубка эконостата.

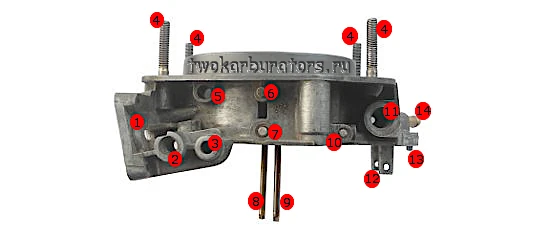

Крышка карбюратора (вид с другого бока)
pict0005
«Крышка» карбюратора Солекс, вид с правого бока

1. Корпус пускового устройства.

2. Место крепления рычага управления воздушной заслонкой.

3. Отверстие для фиксирующего шарика рычага управления воздушной заслонкой.

4. Шпильки крепления корпуса воздушного фильтра.

5. Отверстие под ось воздушной заслонки карбюратора.

6. Штифт для крепления возвратной пружины воздушной заслонки.

7. Заглушка канала топливного эконостата.

8. Трубка эконостата.

9. Трубка переходной системы второй камеры.

10. Заглушка эмульсионного канала переходной системы второй камеры.

11. Отверстие под выворачиваемый топливоподводящий штуцер.

12. Стойки крепления кронштейна поплавков.

13. Выступ для правильной фиксации крышки на корпусе карбюратора.

14. Топливоподводящий штуцер карбюратора.

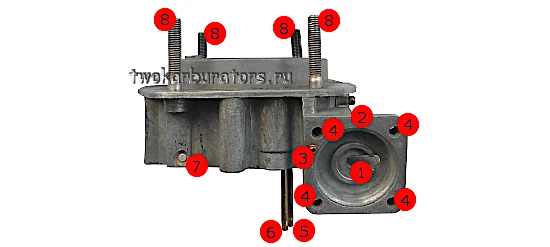

Крышка карбюратора Солекс (вид сзади)
вид сзади крышка 2108 Солекс
«Крышка» Солекс, вид сзади

1. Паз для тяги пускового устройства.

2. Корпус пускового устройства.

3. Жиклер в канале подведения разрежения в корпус пускового устройства.

4. Отверстия под винты крепления крышки пускового устройства.

5. Трубка переходной системы второй камеры.

6. Трубка эконостата.

7. Заглушка эмульсионного канала системы холостого хода.

8. Шпильки крепления корпуса воздушного фильтра.

Основные детали крышки карбюратора Солекс
Крышка карбюратора Солекс 2108, 21081, 21083 полностью разобрана
Детали верхней части «крышки» карбюратора Солекс 2108. 21081, 21083
Еще статьи по устройству карбюратора Солекс 2108, 21081, 21083

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Устройство корпуса карбюратора 2108, 21081, 21083 Солекс

— Какую крышку (верхнюю часть) ставить на Солекс для замены?

— Пусковое устройство карбюратора 2108, 21081, 21083 Солекс

— Игольчатый клапан карбюраторов 2108, 21081, 21083 Солекс

— Блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс
