Датчик уровня охлаждающей жидкости ВАЗ 21093, схема подключения

Датчик уровня тосола ВАЗ 21083, 21093, 21099На часть автомобилей ВАЗ 21093 (21083, 21099) устанавливался датчик уровня охлаждающей жидкости (тосола, антифриза).


Он находился в расширительном бачке системы охлаждения двигателя и подавал сигналы водителю (через лампу в блоке индикации) о том, что пришла пора доливать ОЖ, уровень-то ее упал. Вот схема подключения этого датчика с описанием элементов и порядка работы.

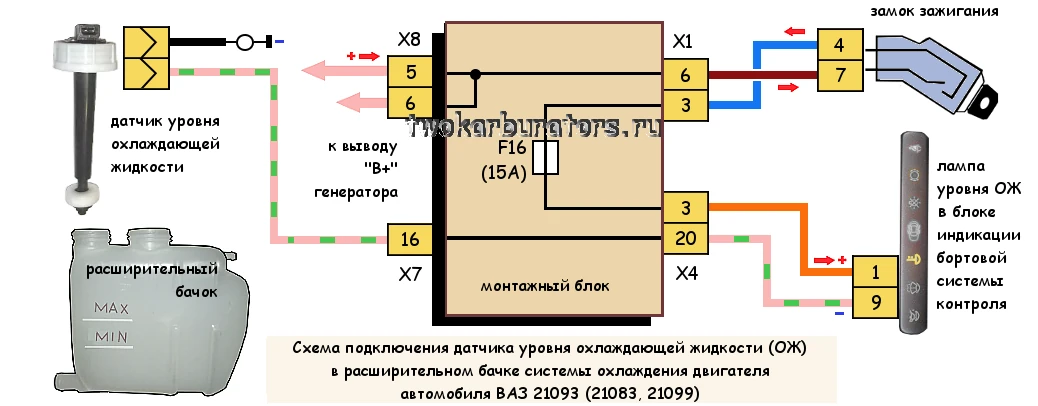

Схема подключения датчика уровня охлаждающей жидкости ВАЗ 2108, 2109, 21099

Схема подключения датчика уровня охлаждающей жидкости ВАЗ 21093 (21083, 21099)
Схема подключения датчика уровня охлаждающей жидкости в расширительном бачке системы охлаждения двигателя автомобиля ВАЗ 21093 (21083, 21099)
Описание схемы подключения

— На автомобилях ВАЗ 21093 (21083, 21099) датчик уровня охлаждающей жидкости встроен в разрыв минусового провода лампы-сигнализатора недостаточного уровня ОЖ в расширительном бачке системы охлаждения двигателя.

— Плюс (напряжение) подается на контрольную лампу-сигнализатор в блоке индикации бортовой системы контроля передней панели автомобиля. После поворота ключа в замке зажигания.

— Внутри датчика в разрыв минусового провода установлен геркон. Геркон — трубка, наполненная газом, с двумя контактами внутри, замыкающимися при наведении на него магнитного поля. Магнит создающий такое магнитное поле соединен с поплавком.

— Когда уровень в бачке в пределах нормы магнит, подпираемый поплавком,  находится далеко от геркона и не влияет на него. Контакты внутри геркона разомкнуты, электрическая цепь датчика разорвана. Контрольная лампа уровня ОЖ в блоке индикации на панели не горит.

— Но, стоит уровню ОЖ в бачке упасть до одного литра магнит приближается к геркону, воздействует на него своим магнитным полем, контакты внутри геркона замыкаются, электрическая цепь датчика восстанавливается. На лампочку в панели подается минус, и она загорается, сигнализируя водителю, что уже вот-вот и двигатель закипит.

— Электрическая цепь датчика охлаждающей жидкости защищена предохранителем F16 (15А) в монтажном блоке предохранителей и реле.

Примечания и дополнения

Применяемость: на автомобилях ВАЗ 21083, 21093, 21099 устанавливается датчик уровня охлаждающей жидкости 21083-3839310 (01, 02, 03). Расширительный бачок для него 21083-1311014 (01, 03). С двумя отверстиями.
