Назначение экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс
Экономайзер мощностных режимов карбюраторов 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099 и их модификаций предназначен для дополнительного обогащения топливной смеси, поступающей в карбюратор на режиме мощностных нагрузок.
Это обогащение позволяет увеличить мощность и приемистость двигателя автомобиля при нажатии на педаль «газа».
— Устройство экономайзера мощностных режимов
Вот схема экономайзера мощностных режимов карбюраторов 2108, 21081, 21083 Солекс.
Подобная схема имеется во многих руководствах по ремонту. Нас больше будут интересовать видимые элементы экономайзера, доступ к выходам его каналов и жиклеров. Знание этих особенностей поможет в его ремонте. Если вывернуть винты крепления крышки корпуса экономайзера то мы увидим вот такую картину.
— Принцип действия экономайзера мощностных режимов карбюратора Солекс

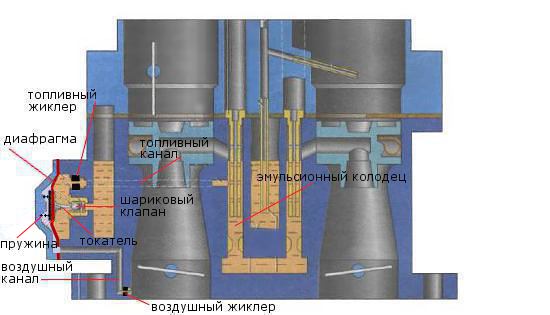

Во время работы двигателя автомобиля на холостом ходу дроссельная заслонка первой камеры карбюратора закрыта. Под ней создается сильное разрежение. Через отверстие воздушного канала экономайзера, находящееся ниже кромки дроссельной заслонки, оно попадает в корпус экономайзера, в пространство за диафрагмой и под его воздействием, преодолевая сопротивление пружины, диафрагма оттягивается назад, в сторону крышки корпуса. Шариковый клапан закрыт. При нажатии на педаль газа через камеры карбюратора проходит большой объем воздуха и разрежение в воздушном канале и за диафрагмой падает. Диафрагма перемещается вперед и своим толкателем нажимает на шарик клапана, открывая его для поступающего из поплавковой камеры топлива. Топливо выталкивается диафрагмой через топливный жиклер и канал в эмульсионный колодец.
Также активному его перемещению способствует разрежение у носика распылителя диффузора, заставляющее топливо перемещаться в эмульсионный колодец. За счет этого объем топлива поступающего в эмульсионный колодец возрастает, топливная смесь, попадающая в цилиндры двигателя обогащается. Водитель ощущает, при нажатии на педаль газа увеличение мощности и приемистости двигателя. Следует отметить, что экономайзер мощностных режимов карбюратора 2108 Солекс вступает в работу при практически полностью нажатой педали «газа».
Подробнее: «Принцип действия и порядок работы экономайзера мощностных режимов карбюратора 21073 Солекс».
Примечания и дополнения
Подробнее о проверке и ремонте экономайзера можно узнать на странице: «Проверка и ремонт экономайзера мощностных режимов карбюратора 2108 Солекс».
