При проведении ремонта, обслуживания, регулировки и настройки карбюраторов 2108, 21081, 21083 Солекс зачастую требуется знание того, где находится та или иная его часть, как она крепится, где какой канал расположен куда входит и откуда выходит и т. д..
В этой статье будет рассмотрено устройство корпуса карбюратора Солекс (2108, 21081, 21083), устанавливаемого на двигатели автомобилей ВАЗ 2108, 2109, 21099 и их модификации. Устройство верхней части (крышки) этого карбюратора рассмотрено в отдельной статье на нашем сайте.
Устройство корпуса карбюратора 2108, 21081, 21083 Солекс

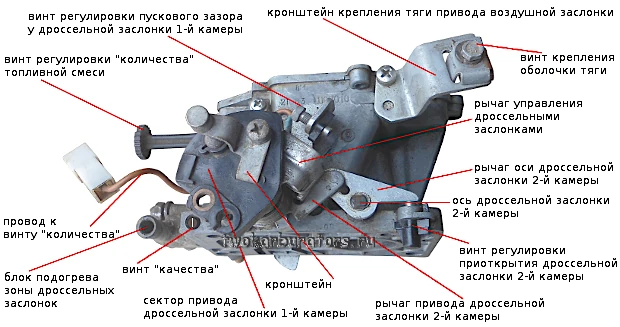

Вид спереди (со стороны привода дроссельных заслонок)

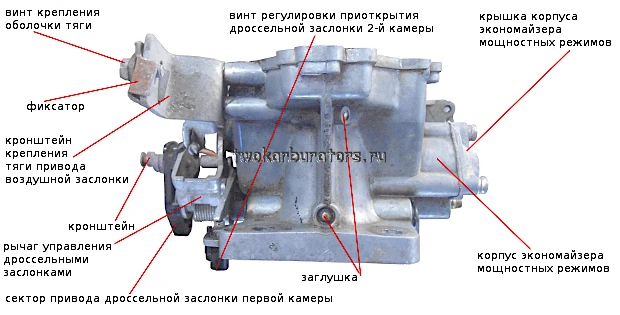

Вид сзади (со стороны бензонасоса)

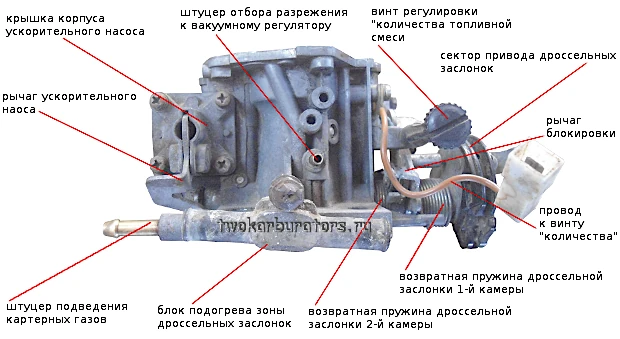

Вид с носовой части

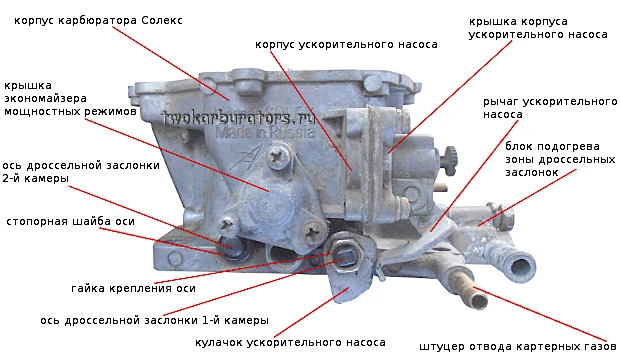

Корма

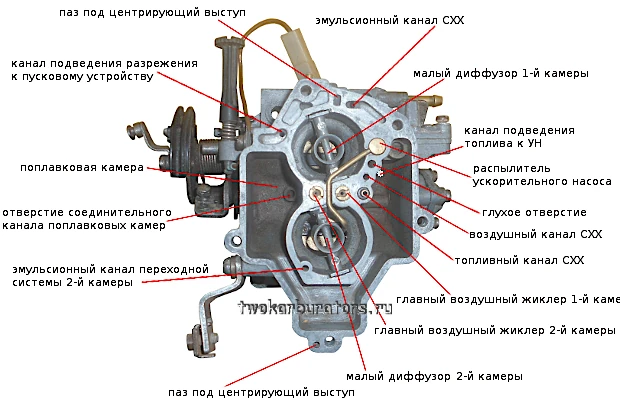

Вид сверху

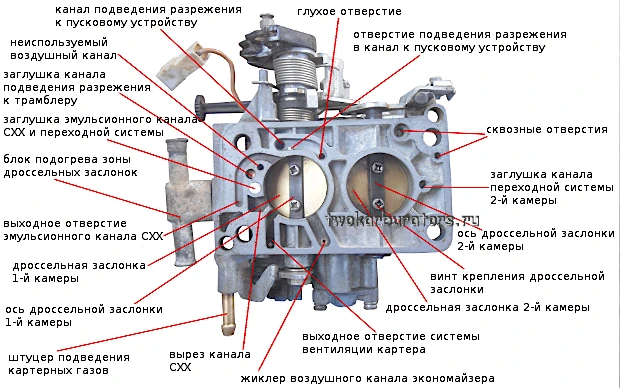

Вид снизу

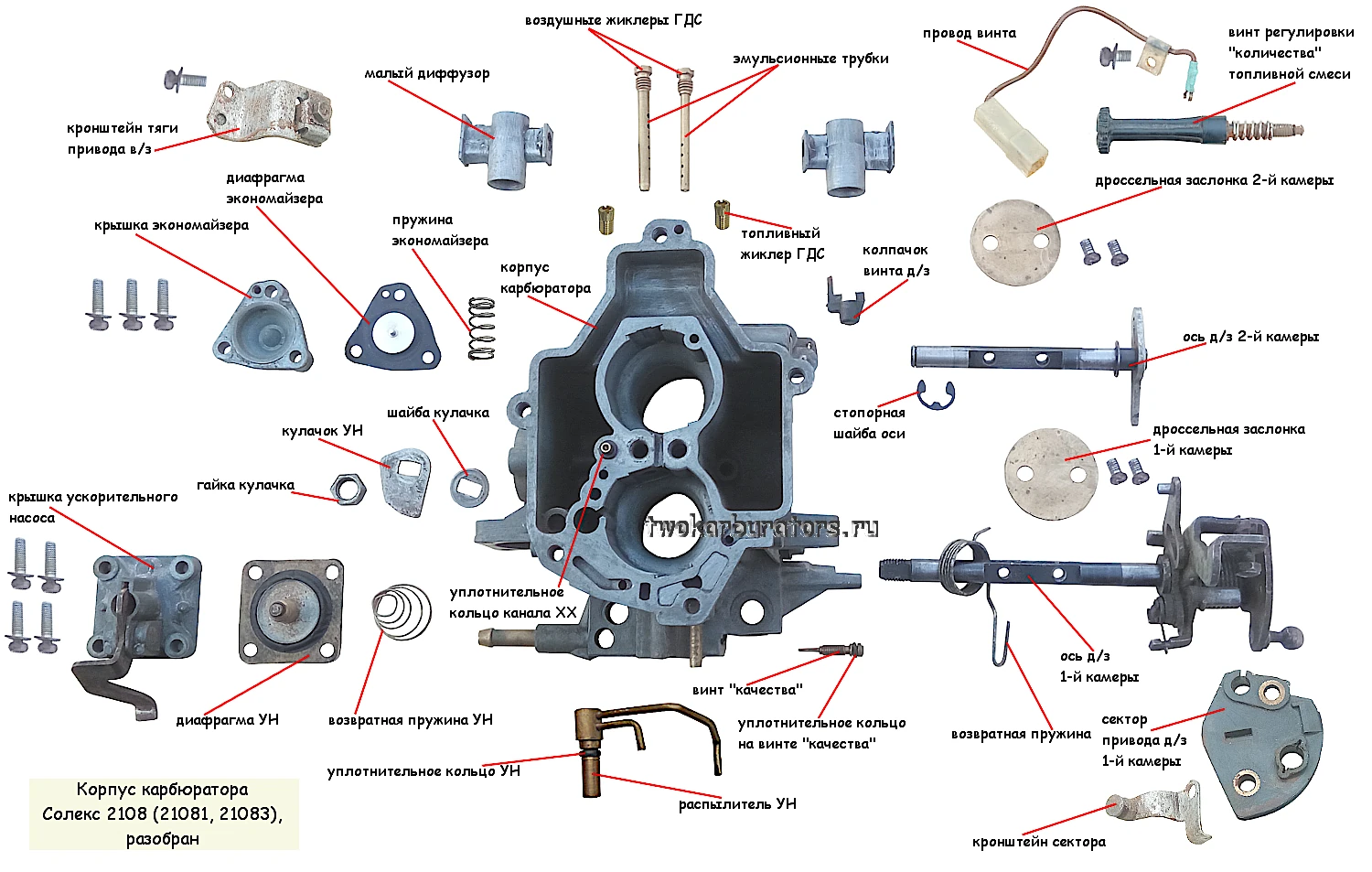

Если полностью разобрать карбюратор Солекс и разложить все детали, будет вот такая картина.
Примечания и дополнения
— Устройство и детали корпуса карбюратора Солекс других модификаций могут несколько отличаться от предложенных выше. Но не существенно.
Еще статьи на сайте по карбюраторам 2108, 21081, 21083 Солекс
— Устройство верхней части (крышки) карбюратора 2108, 21081, 21083 Солекс
— Разборка карбюратора 2108, 21081, 21083 Солекс
— Схемы карбюраторов 2108, 21081, 21083 Солекс
— Экономайзер мощностных режимов карбюратора 2108, 21081, 21083 Солекс
