Схема карбюратора 2105, 2107 Озон

Представляем схемы карбюратора 2105, 2107 Озон. Это подборка схем карбюратора из руководств по ремонту и обслуживанию. Они применимы к карбюраторам Озон второго семейства (2105, 2107), для Озонов первого семейства более ранних годов выпуска (2101, Вебер) схемы несколько иные.

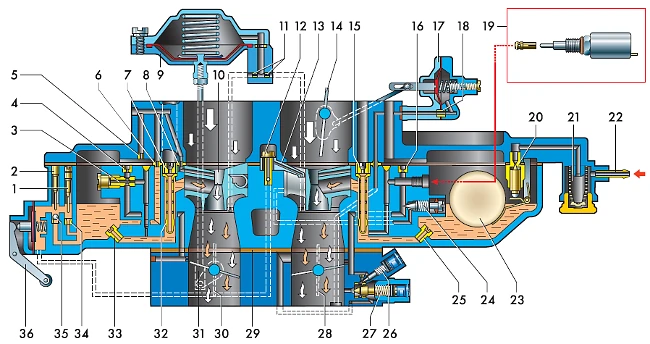

Схема карбюратора 2105, 2107 Озон и их модификаций с экономайзером принудительного холостого хода

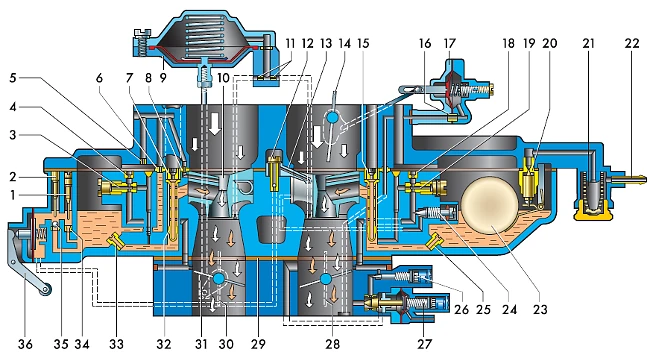

Схема карбюратора 2105, 2107 Озон и их модификаций без экономайзера принудительного холостого хода

1. Винт ускорительного насоса.
2. Заглушка.
3. Топливный жиклер переходной системы второй камеры карбюратора.
4. Воздушный жиклер переходной системы второй камеры.
5. Воздушный жиклер эконостата.
6. Топливный жиклер эконостата.
7. Воздушный жиклер главной дозирующей системы второй камеры карбюратора.
8. Эмульсионный жиклер эконостата.
9. Диафрагменный механизм пневмопривода дроссельной заслонки второй камеры карбюратора.
10. Малый диффузор.
11. Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора.
12. Винт – клапан (нагнетательный) ускорительного насоса.
13. Распылитель ускорительного насоса.
14. Воздушная заслонка карбюратора.
15. Воздушный жиклер главной дозирующей системы первой камеры карбюратора.
16. Демпферный жиклер пускового устройства.
17. Диафрагменный механизм пускового устройства.
18. Воздушный жиклер системы холостого хода.
19. Топливный жиклер системы холостого хода.
20. Топливный игольчатый клапан.
21. Сетчатый фильтр карбюратора.
22. Топливный штуцер.
23. Поплавок.
24. Подстроечный винт системы холостого хода.
25. Топливный жиклер главной дозирующей системы первой камеры.
26. Винт «качества» топливной смеси.
27. Винт «количества» топливной смеси.
28. Дроссельная заслонка первой камеры.
29. Теплоизоляционная проставка.
30. Дроссельная заслонка второй камеры карбюратора.
31. Шток диафрагмы пневмопривода дроссельной заслонки второй камеры.
32. Эмульсионная трубка.
33. Топливный жиклер главной дозирующей системы второй камеры.
34. Перепускной жиклер ускорительного насоса.
35. Всасывающий клапан ускорительного насоса.
36. Рычаг привода ускорительного насоса.
