Регулятор холостого хода (РХХ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 21099

Регулятор холостого хода является элементом электронной системы управления двигателем.

Назначение регулятора холостого хода

Регулятор холостого хода (РХХ) инжекторных двигателей автомобилей ВАЗ 2108, 2109, 2099 (он же шаговый мотор, он же датчик холостого хода) предназначен для регулировки объема подаваемого воздуха  во впускной коллектор с целью обеспечения работы двигателя на холостом ходу при закрытой дроссельной заслонке. Помимо этого РХХ участвует в запуске двигателя автомобиля, его работе при прогреве и на переходных режимах.

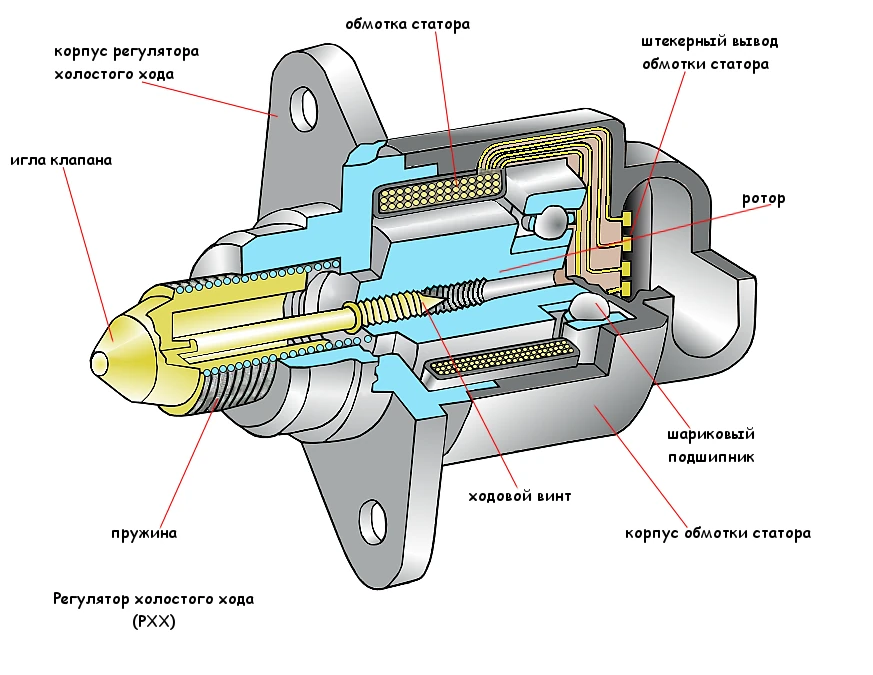

Устройство РХХ

Регулятор холостого хода состоит из двухполюсного шагового двигателя, имеющего две обмотки статора, сердечник со штоком и подпружиненным конусным наконечником. Вращательное движение сердечника преобразуется в поступательное перемещение штока с наконечником (соединение гайка-винт). При вращении ротора в одну сторону шток вытягивается, при вращении в другую втягивается.

Расположение на автомобиле

РХХ установлен в нижней части корпуса дроссельного патрубка, перекрывает своим наконечником сечение байпасного канала, по которому воздух поступает во впускной коллектор двигателя.

Принцип действия регулятора холостого хода

По сигналу контроллера (ЭБУ), на разных режимах работы двигателя, регулятор холостого хода перемещением наконечника штока изменяет величину проходного сечения байпасного канала, через который подается воздух под дроссельную заслонку. Предельно выдвинутое положение штока является исходным (нулевой шаг). Его можно наблюдать на незапущенном двигателе при выключенном зажигании. В этом положении сечение байпасного канала полностью перекрывается наконечником, и воздух под дроссельную заслонку не поступает. Полностью втянутый шток соответствует перемещению на 255 шагов и полностью открытому байпасному каналу.

Подробнее: «Принцип действия регулятора холостого хода (РХХ)».

Неисправности в работе двигателя связанные с РХХ

— неустойчивый холостой ход;

— повышенные либо пониженные обороты холостого хода;

— «плавающие» обороты холостого хода;

— затрудненный запуск двигателя (возможен только при нажатии на педаль «газа»);

— двигатель глохнет после сброса «газа» и (или) переключении передач;

— снижение оборотов холостого хода двигателя после включения мощных потребителей.

Выйти из строя может как сам РХХ, так и его электрические цепи. В ряде случаев имеет смысл снять РХХ, проверить, прочистить его и его посадочное гнездо.

Применяемость

На автомобилях ВАЗ 2108, 2109, 21099 с двигателями оборудованными впрыском топлива устанавливается регулятор холостого хода 2112-1148300-01 или 2112-1148300-02.

Примечания и дополнения

— Шаговый мотор – специальный тип электродвигателя, без щеток, имеющий две обмотки возбуждения в статоре и сердечник (ротор) из магнитного металла. При подаче напряжения на одну из обмоток сердечник поворачивается на определенный угол, при подаче напряжения на другую обмотку еще на один. Таким образом, полный оборот сердечника разделен на несколько частей – шагов.

— При установке нового регулятора холостого хода необходимо отрегулировать выступание его запорной иглы, которое не должно превышать 23 мм.
