Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

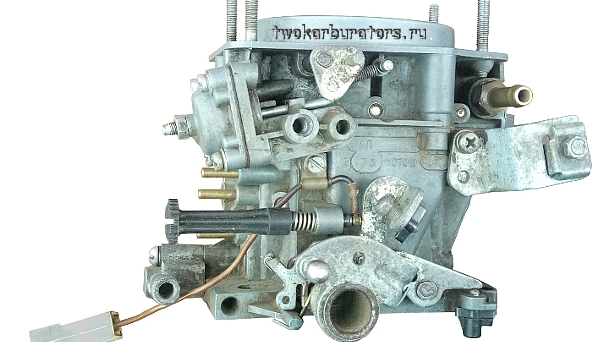

Регулировка холостого хода СолексНа карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту.

При этом они должны быть стабильны (без частых пропусков зажигания и «троения»). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Подготовительные работы

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода карбюраторного двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

1. Первичная настройка оборотов ХХ.

Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник  воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

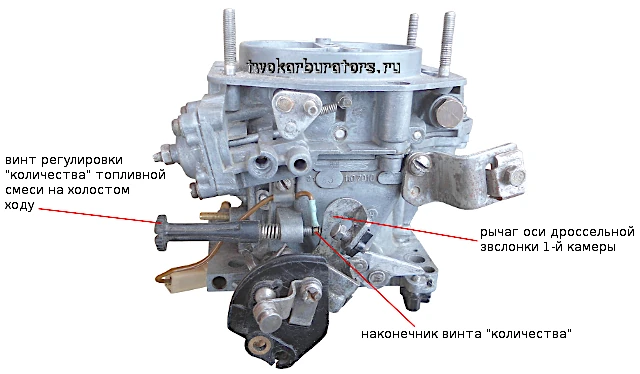

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

винт количества Солекс
Наконечник винта «количества» упирается в кромку рычага оси д/з первой камеры и приоткрывает заслонку увеличивая обороты ХХ

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

Исходное положение винтов «качества» и «количества» в разных руководствах по настройке карбюратора разное. То три оборота от упора, как в нашей статье, то 0,5 оборота. Все потому, что не смотря на кажущуюся одинаковость, карбюраторы все равно немного отличаются, плюс исходные настройки других систем (влияющих на ХХ) у каждого свои. Поэтому при проведении настройки холостого хода можно попробовать разные варианты и подобрать нужное положение под данный конкретный карбюратор. Более подробно о том насколько заворачивать и потом выворачивать эти винты в статье «Насколько оборотов выворачивать/заворачивать винты качества и количества карбюратора Солекс».

На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

2. Выставляем максимальные обороты холостого хода.

Шлицевой отверткой постепенно выворачиваем винт «качества» из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

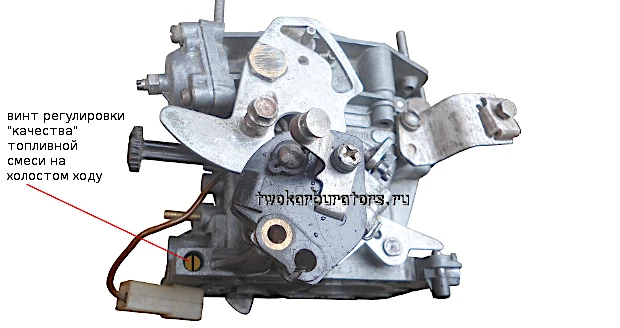

винт качества Солекс
Вращаем винт регулировки «качества» топливной смеси, выворачивая его из гнезда
3. Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

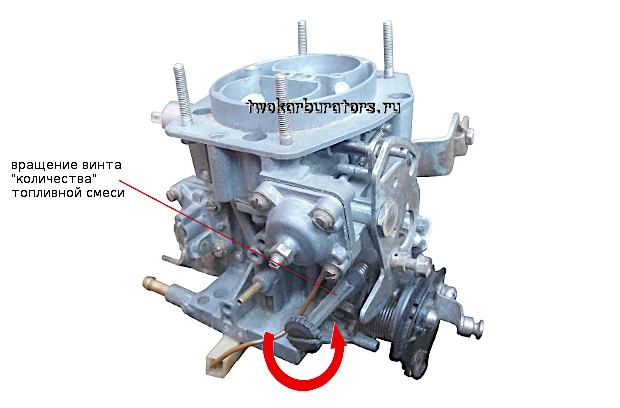

настройка ХХ Солекс
Вращаем винт регулировки «количества» топливной смеси Солекс против часовой стрелки для снижения оборотов ХХ
4. При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.

Примечания и дополнения

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

— В ряде случаев имеет смысл доработать систему холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по регулировке и настройке карбюратора Солекс

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083)

— Регулировка привода воздушной заслонки карбюратора Солекс (2108, 21081, 21083)

— Регулировка оборотов холостого хода двигателя с карбюраторами 2108, 21081, 21083 Солекс (еще одна статья по настройке ХХ)

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора Солекс
