Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

При возникновении некоторых неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 (таких как неустойчивый холостой ход, провалы, потеря мощности и приемистости и т. д.) следует проводить проверку не только карбюратора, но и элементов системы зажигания (проверка зажигания 2108). В частности свечей зажигания, крышки трамблера, бегунка, высоковольтных проводов и т. д. В этой статье более подробно разберём как проверить исправность высоковольтных проводов.

Проверка высоковольтных проводов автомобилей ВАЗ 2108, 2109, 21099

1. Проверка высоковольтных проводов без специальных приборов (на глаз).

Старый, проверенный, довольно эффективный, способ. Неоднократно описанный в разных статьях на данном сайте (например, «Проверка системы зажигания автомобилей ВАЗ»). Суть данной проверки заключается в визуальном осмотре высоковольтных проводов на работающем двигателе в темноте (ночь или темный гараж). Наличие на проводах искрения свидетельствует об их неисправности, так как такое искрение — наглядный пример утечки тока (изоляция проводов «пробита»). Выбракованные таким образом высоковольтные провода подлежат замене. См. «Проверка системы зажигания на утечку тока в темноте».

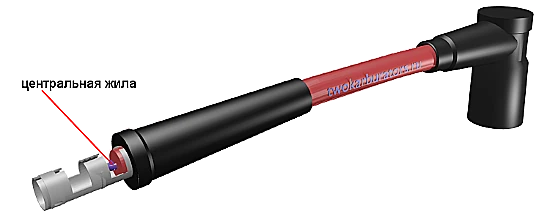

Помимо этого следует осмотреть центральную жилу провода. В ряде случаев ее выгорание приводит перебоям в работе двигателя, особенно на холостом ходу. Для этого сдвигаем резиновые наконечники на обоих концах провода и проводим осмотр.

2. Проверка высоковольтных проводов при помощи омметра (мультиметра).

Она позволяет более точно выявить неисправные или близкие к неисправным высоковольтные провода.

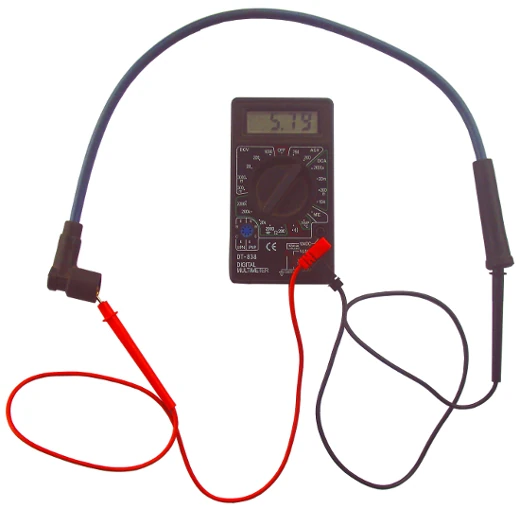

Выставляем прибор в режим омметра. Подсоединяем наконечники его проводов к металлическим концам высоковольтного провода. Наблюдаем показания. Норма 3,5 – 10,0 кОм. На изображении показано реальное измерение сопротивления высоковольтного провода мультиметром. Из показаний прибора видно, что провод исправен.

Примечания и дополнения

— Высоковольтные провода для проверки прибором отсоединяем по очереди и измерив сопротивление ставим назад. Если снять все сразу, можно запутаться в какой последовательности их ставить обратно.

— Снятые провода стоит протереть от грязи и пыли сухой тряпкой. При наличии не оттираемых на сухую загрязнений можно протереть спиртовым раствором (водка, одеколон и т. п.), но не бензином или растворителем. Во избежание их повреждения.

— Помимо проверки высоковольтных проводов стоит проверить соединения проводов низкого напряжения в системе зажигания, по схеме.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Применяемость свечей зажигания для автомобилей ВАЗ

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Установка момента зажигания (угла опережения зажигания) на автомобилях ВАЗ 2108, 2109, 21099
