Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

проверка тепловых зазоров клапанов ВАЗ 2108, 2109, 21099Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 45.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Тепловой зазор на двигателях автомобилей ВАЗ 2108, 2109, 21099 для впускных клапанов должен составлять 0,15 – 0,25 мм, для выпускных 0,30 – 0,40 мм.

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа.
— Снимаем корпус воздушного фильтра.
— Снимаем кронштейн тяги привода дроссельной заслонки.
— Снимаем клапанную крышку двигателя.
— Снимаем защитную крышку ГРМ.
— Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

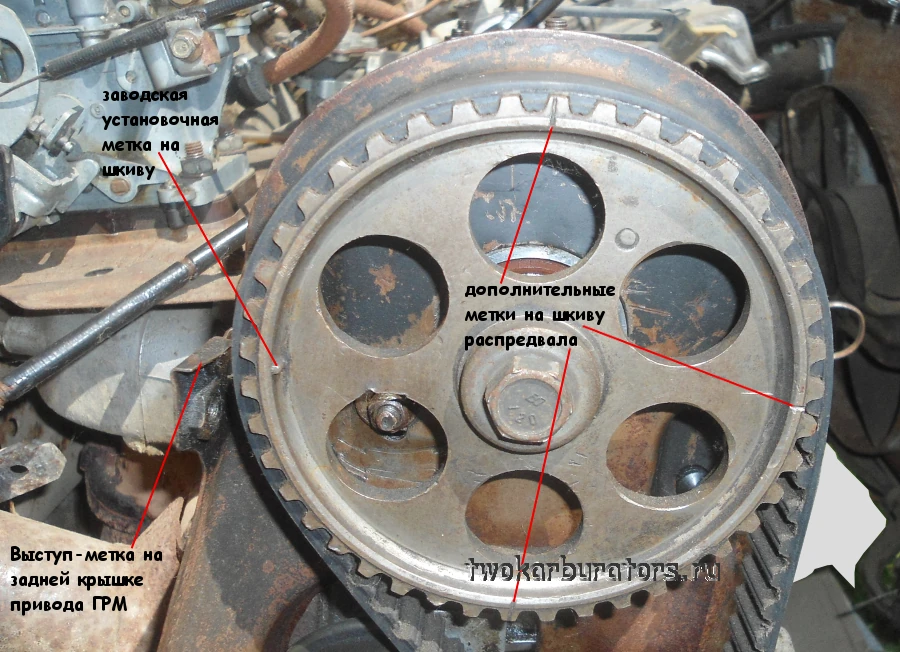

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

совмещаем установочные метки
Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

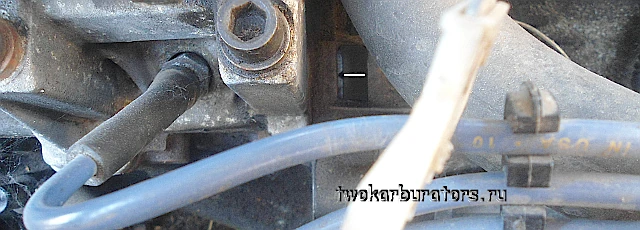

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

метка в лючке картера сцепления
Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

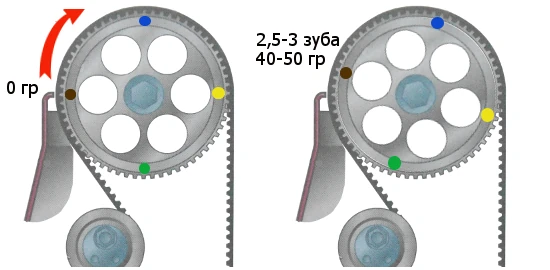

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-500 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

40-50 градусов

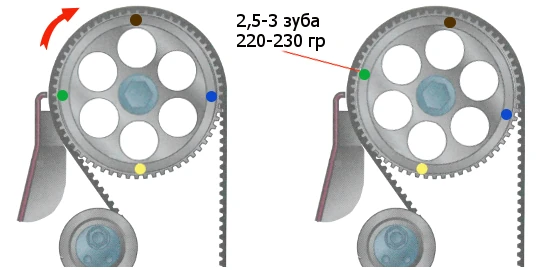

— Поворачиваем коленчатый вал на пол-оборота — 220-2300 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

220-230 градусов

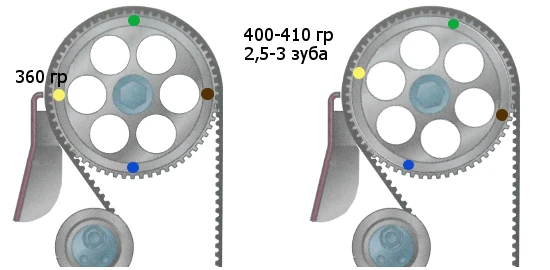

— Поворачиваем коленчатый вал еще на пол-оборота — 400-4100. Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

400-410 градусов

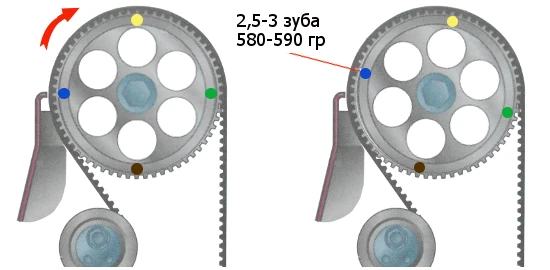

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-5900. Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

580-590 градусов



Сверяем полученные измерения тепловых зазоров с  требуемыми. Если все в норме, заканчиваем работу, собираем  все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к неполному закрытию клапанов и как следствие обгоранию кромок их тарелок, а так же потере герметичности камеры сгорания в конце такта сжатия. Что чревато «выстрелами» в карбюратор, «выстрелами» в глушитель, перегреву двигателя.

«Стучат» клапана обычно при увеличенных тепловых зазорах.
