Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099

проверка катушки зажиганияПри возникновении таких неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099 как исчезновение искры или слабая искра, неустойчивый холостой ход, невозможность отрегулировать обороты холостого хода, затрудненный пуск или невозможность запуска двигателя, провалы и рывки при трогании и в движении  и пр., есть смысл проверить работоспособность катушки зажигания.


Необходимые инструменты

— накидной или рожковый ключ на 8 мм

— тестер (мультиметр или аналогичный прибор) с режимом омметра (желательно и мегаомметра)

Подготовительные работы

Проверить катушку зажигания на автомобилях ВАЗ 2108, 2109, 21099 можно не снимая её с автомобиля.

— снимаем минусовую клемму с АКБ

— отсоединяем высоковольтный провод от катушки зажигания

— отсоединяем провода, ведущие к двум выводам катушки

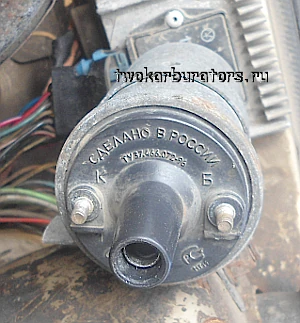

Для этого ключом на 8 мм отворачиваем гайки крепления проводов к выводам «К» и «Б». Отсоединяем провода, запомнив их положение, что бы при установке обратно не перепутать.

Проверка катушки системы зажигания автомобилей ВАЗ 2108, 2109, 21099

1. Проверяем исправность первичной обмотки катушки зажигания.

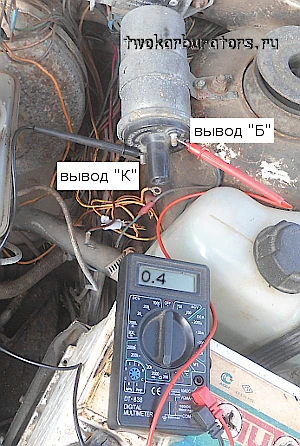

проверка первичной обмотки
Проверка первичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099


Для этого присоединяем один щуп тестера к выводу «Б» второй щуп к выводу «К» — выводу первичной обмотки. Включаем прибор в режим омметра. Сопротивление исправной первичной обмотки катушки зажигания должно быть близко к нулю (0,4 – 0,5 Ом). Если оно ниже, то имеется короткое замыкание, если выше — в обмотке «обрыв».

2. Проверяем исправность вторичной (высоковольтной) обмотки катушки зажигания.
проверка вторичной обмотки катушки
Проверка вторичной обмотки катушки зажигания ВАЗ 2108, 2109, 21099

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп к выводу для высоковольтного провода. Измеряем сопротивление. У исправной вторичной обмотки оно должно составлять 4,5 – 5,5 кОм.

3. Проверяем сопротивление изоляции на «массу».

Для такой проверки необходимо чтобы мультиметр имел режим мегаомметра (либо нужен отдельный мегаомметр) и мог измерять значительное сопротивление.

Для этого один щуп тестера присоединяем к выводу «Б» катушки зажигания, а второй щуп прижимаем к ее корпусу. Сопротивление изоляции должно быть очень большим – 50 мОм и выше.

Если хотя бы одна из трех проверок покажет неисправность, то катушку зажигания следует заменить.

Примечания и дополнения

— Катушки зажигания, устанавливаемые на автомобили ВАЗ 2108, 2109, 21099 могут быть двух типов: сухая с замкнутым магнитопроводом (3122.3705) и маслонаполненная с разомкнутым магнитопроводом (8352.12, 027.3705, 27.3705, 27.3707-01, АТЕ1721). Сопротивления обмоток для них немного различаются. Катушка 3122.3705 – первичная обмотка 0,43±0,04 Ом, вторичная 4,08±0,4 кОм. Катушки 8352.15 и пр. – первичная обмотка 0,42±0,05 Ом, вторичная 5±1 кОм. Измерения проведены при +25 гр.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка высоковольтных проводов на автомобилях ВАЗ 2108, 2109, 21099

— Установка момента зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Проверка катушки зажигания на автомобилях ВАЗ 2108, 2109, 21099: 10 комментариев

  1. фотошоп. у этих тестеров цифры в правой стороне

  2. П…… какой-то где Вы видели чтобы китайский прибор показывал 0. …. Ом ,если у него минимальные показания 1 Ом .Как он может показать 0.15 ома БРЕД.

  3. Можно поставить японскую бобину на российское авто
    youtube.com/watch?v=micwr-NC7p4

  4. Наверно катушки китайские попались или тестер бракованный.

  5. А то, что замерив свою старую катушку зажигания, получил показания первичной обмотки 0.15., а придя в магазин и побегав по авторынку с тестером обнаружил, то что поголовно все катушки показывают примерно 0.15-0.17. На мой взгляд статья бред. и в мануале тоже бред. либо сейчас так специально штампуют катушки на заводах. А потом после замены старой катушки на новую люди начинают панически менять на своих авто коммутаторы, датчики холла и прочую лабуду, потому что проблема не исчезает.

  6. Николай, фотошоп для наглядности,ничего страшного

  7. Люди, меня одного смущает, то что показания на этом мультиметре должны находиться справа на дисплее, а не слева. И никогда этот мультиметр не округляет показания. Не может быть ровно 0.4 или 5.0. Всегда либо 0.43, либо 5.23. фотошоп на всех фото в этой статье

  8. Разъясните.
    На катушках старого образца клемы помечены «к» и «б» , а на новых катушках «+» и «-«.
    Что к чему отночится?
