Карбюраторы семейства Озон – 2105, 2107 и их модификации имеют односекционную сбалансированную поплавковую камеру.
Поплавковая камера расположена в корпусе карбюратора. Для правильной работы карбюратора Озон необходимо чтобы поплавковая камера с поплавковым механизмом и штуцером подачи топлива располагались вперед по ходу автомобиля. В результате при движении автомобиля в гору уровень топлива повышается и обеспечивает приток обогащенной топливной смеси к работающему под большой нагрузкой двигателю.

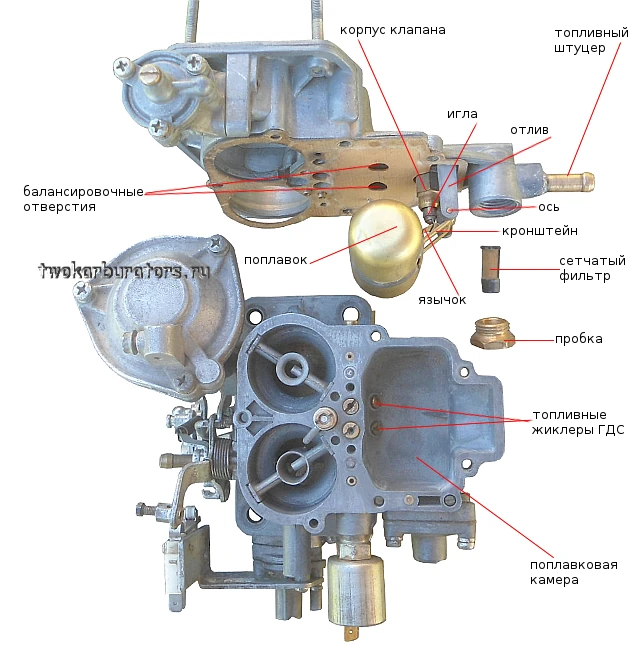

Поплавковая камера карбюратора Озон 2105, 2107
1. Назначение поплавковой камеры.
Поплавковая камера карбюраторов Озон предназначена для создания и поддержания определенного уровня топлива необходимого для нормальной работы карбюратора на разных режимах.
2. Принцип действия поплавковой камеры Озон.
Топливо нагнетается бензонасосом в поплавковую камеру карбюратора через топливный штуцер. Его количество контролирует игольчатый клапан и латунный поплавок. Если уровень топлива понижается – игла клапана, находящаяся в контакте с поплавком открывает отверстие в клапане и топливо свободно поступает в поплавковую камеру. Уровень поднимается – поплавок всплывает и язычком на своем рычаге поднимают вверх иглу, которая запирает клапан. Такие циклы при работе двигателя повторяются вновь и вновь. Перепады уровня топлива при работе двигателя на разных режимах могут составлять от 2-х до 8-ми миллиметров (сильное понижение на режимах максимальных нагрузок и при наклонах автомобиля).
3. Особенности устройства поплавковой камеры Озон.
— Поплавковая камера расположена в передней части корпуса карбюратора, сверху накрыта его верхней частью (крышкой) через ее штуцер в поплавковую камеру попадает топливо.
— На входе в карбюратор под латунной пробкой с уплотнительным кольцом установлен сетчатый фильтр очистки топлива. Периодически рекомендуется его извлекать и прочищать.
— Поплавок карбюратора Озон цилиндрической формы выполнен из латуни, спаян из двух секций, кронштейн поплавка также выполнен из латуни и припаян к поплавку. Поплавок с кронштейном качаются на оси, закрепленной на отливах крышки карбюратора. На кронштейне имеется два язычка: один прижимает иглу клапана через подпружиненный шарик, второй ограничивает свободный ход поплавков 15-ю мм (необходимо устанавливать при регулировке уровня топлива) тем самым предотвращая их постукивание о дно поплавковой камеры, например, при работе двигателя на газу.
— Игольчатый клапан состоит из корпуса, ввернутого в крышку и иглы. На торце иглы имеется подпружиненный демпфирующий шарик, предохраняющий иглу от резких ударов. Уплотнение игла-корпус клапана – металл по металлу. Для исключения возможного заклинивания иглы в верхнем положении, на нее надета проволочная скоба, за которую язычок на кронштейне может тянуть подклинившую иглу. Периодически необходимо проверять игольчатый клапан на герметичность, так как даже малейшая его неисправность приведет нарушению работы двигателя.

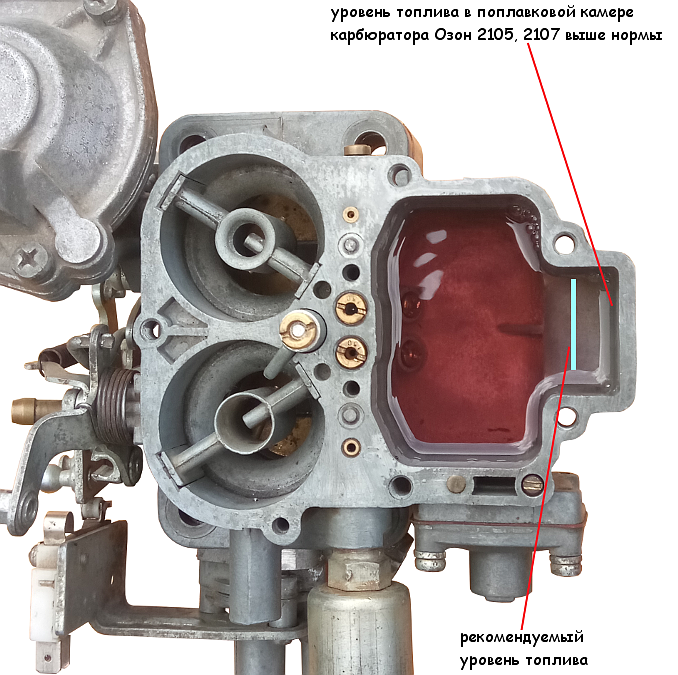

— Уровень поплавка контролирует точку, в которой топливо выходит из главного распылителя. Она очень важна для работы карбюратора. Низкий уровень поплавка замедляет выход топлива (обеднение смеси), высокий уровень вызывает ранний выход топлива («перелив»). Поэтому очень важна правильная установка уровня топлива в поплавковой камере.
— В поплавковой камере карбюраторов 2105, 2107 Озон имеются два балансировочных канала (камера сбалансированная), расположенных в крышке карбюратора. Через них она вентилируется, так как из-за поступления топлива возникает избыточное давление в камере и его необходимо сбрасывать.
— Так же на дне поплавковой камеры установлены два топливных жиклера ГДС.
Примечания и дополнения
— В случае прекращения топливоподачи в карбюратор по причине каких-либо неисправностей, на имеющемся запасе топлива в поплавковой камере автомобиль может проехать до 500 м со скоростью до 60 км/ч.
