Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

подрулевые переключателиПри выявлении и устранении неисправностей с электрикой на автомобилях ВАЗ 2108, 2109, 21099 (не горит ближний или дальний свет фар, не работают «дворники» ветрового или заднего стекол, не работают указатели поворота) непременно приходится проверять исправность подрулевых переключателей и прозванивать электрические цепи завязанных на них потребителей.

Замыкание контактов подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099 при разных положениях их рычагов

Положение рычага переключателя Левый переключатель Правый переключатель
Выводы замкнутых контактов Включаемое электрооборудование Выводы замкнутых контактов Включаемое электрооборудование
1 49а — 49аL Указатель левого поворота 53e — 53 Очиститель ветрового стекла выключен
2 49a – 49aL Указатель левого поворота 53e – 53

53a — j

Кратковременная работа очистителя ветрового стекла
3 Указатели поворота выключены 53e – 53

53a — j

Прерывистая работа очистителя ветрового стекла
56 – 56b Ближний свет фар
4 49a – 49aR Указатель правого поворота 53e – 53

53a – 53b

1-я скорость очистителя ветрового стекла
5 53e – 5353a – 53b Указатель правого поворота 53e – 53

53a – 53b

2-я скорость очистителя ветрового стекла
6 30 – 56a Сигнализация дальним светом фар 53e – 53

53ah – W

Омыватель ветрового стекла. Омыватель и очиститель фар
56 – 56b Ближний свет фар
7 56 – 56a Дальний свет фар 53e – 53

53ah – 53H

Очиститель заднего стекла
8 53e – 53

53ah – 53H

Очиститель заднего стекла
53ah — WH Омыватель заднего стекла



Проверку замыкания контактов можно проводить используя автотестер (мультиметр) или пуская минус от АКБ на один вывод, а плюс от той же АКБ через контрольную лампу на другой. При замыкании контактов лампа загорится, а автотестер покажет имеющееся напряжение.

Примечания и дополнения

— Обозначения выводов нанесены на корпусе каждого из подрулевых переключателей.

Правый подрулевой переключатель (обратная сторона) — «дворники», омыватели

контакты правого переключателя
Контакты правого подрулевого переключателя

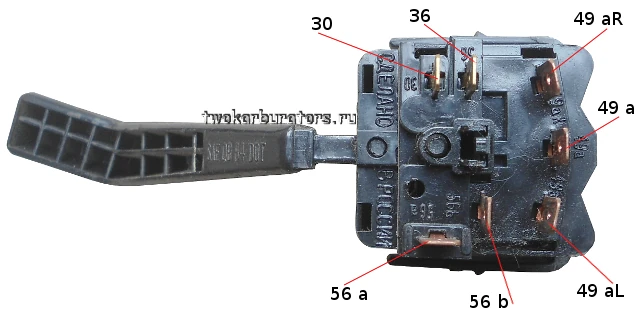

Контакты левого подрулевого переключателя — фары, поворотники

левый подрулевой переключатель
Контакты левого подрулевого переключателя

— Положения рычагов 2 и 6 являются не фиксированными.

— Омыватель и очиститель фар устанавливается на часть автомобилей ВАЗ 2108, 2109, 21099.

— Подробно о положении рычагов подрулевых переключателей при замыкании контактов: «Положения рычагов подрулевых переключателей ВАЗ 2108, 2109, 21099 схема».

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

— Провода передних фар ВАЗ 2108, 2109, 21099

— Проверка генератора автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 2109, 21099

— Схема соединений указателей поворота автомобилей ВАЗ 2108, 2109, 21099

— Распиновка проводов выключателя аварийки ВАЗ 2108, 2109, 21099
