Бензонасос Пекар, устройство, как работаетБензонасос Пекар 702-1106010-01, каталожный номер 2108-1106010, устанавливается на карбюраторные двигателя автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, 2110, ИЖ, Москвич.


Может быть установлен в замен штатного бензонасоса (топливного насоса ДААЗ).

Предназначен для бесперебойной подачи топлива в карбюратор.

Бензонасос Пекар для ВАЗ 2108, 2109, 21099, устройство, особенности разборки-сборки

Описание топливного насоса Пекар

—   Масло бензо стойкая мембрана из импортных материалов;
—   Гальваническое покрытие деталей обеспечивает защиту бензонасосов от неблагоприятного воздействия окружающей среды;
—  Модульная конструкция узлов бензонасосов;
—   Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя;
—   Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок в системе питания двигателя;
— Бесперебойная подача топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С;
— Обеспечение работоспособности двигателя автомобиля в соответствии с техническими условиями.

Характеристики бензонасоса Пекар

— Давление при нулевой подаче, и частоте вращения кулачкового вала 2000 об/мин — 0,22 — 0,35 кгс/см²;
— Разрежение, создаваемое насосом, при частоте вращения кулачкового вала 2000 об/мин — не менее 0,4 кгс/см²;
— Производительность на свободный слив при температуре топлива 20°С, и частоте вращения кулачкового вала 2000 об/мин — не менее 60 л/час;
— Всасывание (время от начала закачивания до начала подачи топлива), при частоте вращения кулачкового вала 200 об/мин — не более 10 сек;
— Герметичность клапанов (падение давления в течение 10 мин) — не более 0,05 кгс/см2;
— Наружный диаметр диафрагмы 70 мм;
— Масса насоса, не более 0,5 кг.

Устройство и особенности разборки-сборки верхней части (крышки) бензонасоса Пекар

Крышка бензонасоса Пекар крепится к его корпусу шестью винтами под крестовую, либо шлицевую отвертку. В ней установлены впускной и выпускной клапана. Впускной штуцер завернут на резьбе (рожковый ключ на 17 мм), соединение уплотнено шайбой. С внутренней стороны в штуцер вставлен сетчатый фильтр очистки топлива. Внутренняя полость крышки бензонасоса служит резервуаром при перекачке топлива.

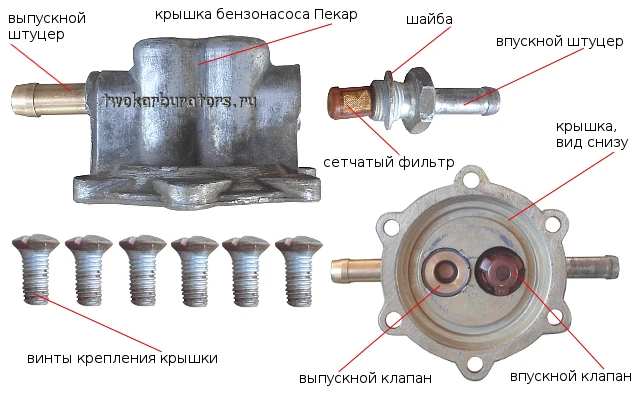

устройство крышки бензонасоса Пекар
Устройство верхней части (крышки) бензонасоса Пекар
Устройство и особенности снятия-установки впускного и выпускного клапанов бензонасоса Пекар

Клапана бензонасоса Пекар разборные. Корпуса уплотнены резиновыми колечками. Впускной клапан закреплен при помощи стопорного колечка. Снимется кольцо, и извлекаются клапана при помощи тонкой шлицевой отвертки или шила.

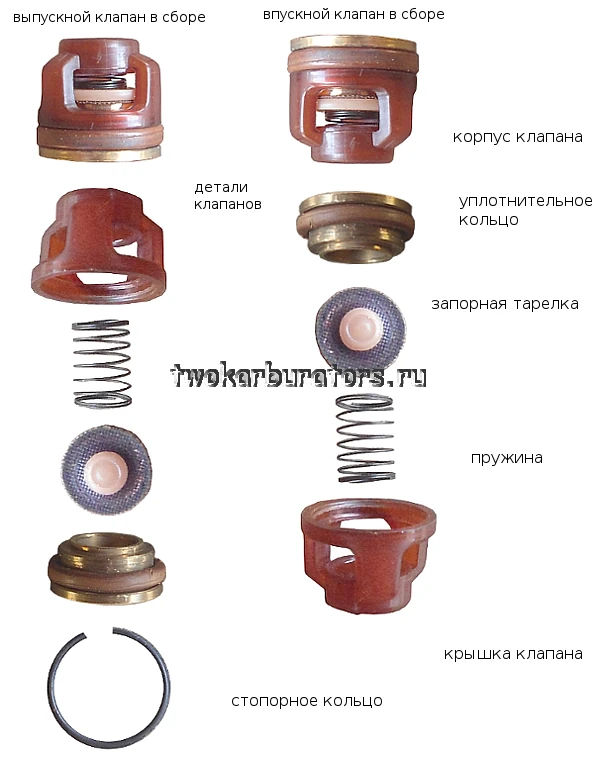

устройство клапанов бензонасоса Пекар
Устройство клапанов бензонасоса Пекар
Устройство и особенности разборки-сборки корпуса бензонасоса Пекар

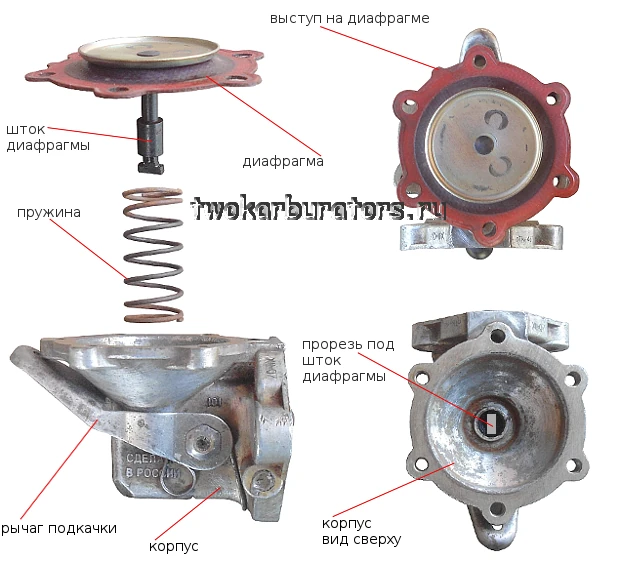

корпус и диафрагма бензонасоса Пекар
Устройство корпуса и диафрагменного узла бензонасоса Пекар

При установке диафрагмы со штоком необходимо преодолевая сопротивление пружины вставить наконечник штока в специальную прорезь под него в корпусе бензонасоса и немного повернуть по часовой, либо против часовой стрелке, так чтобы выступ на диафрагме занял положение справа или слева относительно рычага подкачки (см. изображение выше).

Примечания и дополнения

— Работоспособность и отсутствие поломок при эксплуатации бензонасоса Пекар напрямую зависят от качества его изготовления. В продаже имеется большое количество подделок. Поэтому к его приобретению стоит подходить со всей ответственностью.

Регулировка привода бензонасоса Пекар осуществляется аналогично регулировке привода бензонасоса ДААЗ.
