Горит лампа зарядки Нива

Горит лампа зарядки НиваЛампа зарядки на автомобиле Нива необходима для контроля за работой генератора.


Если генератор и его электрическая цепь исправны, она должна загораться после поворота ключа в замке зажигания и гаснуть после пуска двигателя.

В случае, если лампа зарядки не гаснет после пуска двигателя, возможно где-то имеется неисправность.

На примере контрольной лампы зарядки автомобиля Нива 21213 пройдемся по неисправностям приводящим к такой проблеме, а так же попробуем самостоятельно устранить ее.

Горит лампа зарядки аккумулятора Нива, причины неисправности

Слабо натянут ремень привода генератора (и помпы)

Ремень проскальзывает на шкиву генератора. Не давая тому набрать обороты. Зарядки нет, лампа генератора горит.

Необходимо проверить натяжение ремня, надавив на него рукой. Допустимый прогиб 10-15 мм. Если больше потягиваем ремень, отодвинув генератор от двигателя, или заменяем его новым.

Вышел из строя регулятор напряжения генератора

Генератор в таком случае не будет давать зарядку. Контрольная лампа зарядки в щитке приборов будет гореть после пуска двигателя.

Проверить регулятор напряжения сложно, проще заменить заведомо исправным и посмотреть, не погасла ли лампа. Вот, на всякий случай, схема, которую можно собрать для его проверки.

Проверка регулятора напряжения генератора
Проверка регулятора напряжения генератора
«Обрыв» в электрической цепи на вывод «61» генератора

До пуска двигателя вывод «61» это масса контрольной лампы зарядки АКБ. После пуска – это плюс (лампа гаснет). Но, если плюс с вывода не подается на лампу, то вместо него поступает минус с массового провода комбинации приборов и лампа не хочет затухать.

Необходимо проверить коричнево-белый провод, идущий на вывод «61». Возможно, окислились его наконечники или он обломался. Вот схема в помощь.

Генератор Нива 21213, схема подключения

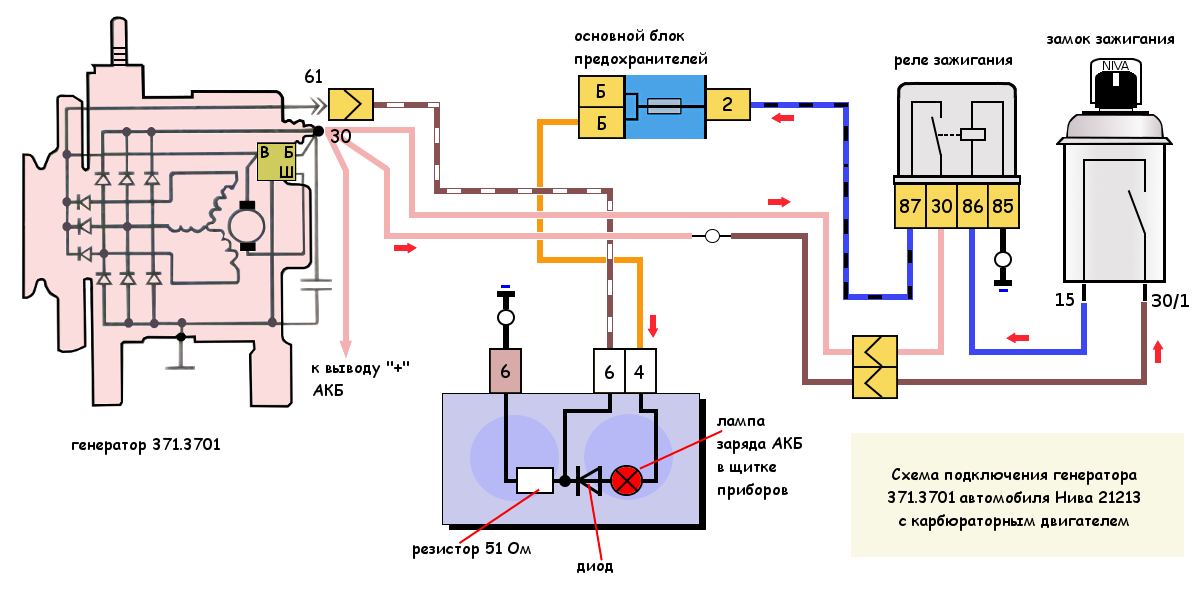

Схема подключения генератора 371.3701 автомобиля Нива 21213 с карбюраторным двигателем 1,7 л
Зависли щетки (или сильно изношены)

В результате они не соприкасаются с контактными кольцами ротора (заряд не снимается), генератор не вырабатывает электрический ток. Придется снимать регулятор напряжения со щеткодержателем и проверять состояние и подвижность щеток. Предельно допустимый износ 6 мм.

Повреждена обмотка возбуждения генератора

Возможно отпаялись выводы обмотки от контактных колец. Или в ней имеется «обрыв», или короткое замыкание. Генератор в таком случае будет выдавать напряжение только на больших оборотах (лампа гаснет после нажатия на газ и загорается на холостых).

В любом случае нужно снимать генератор с двигателя и проверять его. Проверяем наличие короткого замыкания в обмотках ротора.

Проверяем обмотки ротора генератора на короткое замыкание
Омметр показывает, что сопротивление стремиться к бесконечности — короткого замыкания в обмотках ротора генератора нет

Потом проверяем сопротивление между контактными кольцами ротора. Если меньше 3 Ом или оно пытается стремиться к бесконечности, то обмотка повреждена.

Повреждена обмотка статора генератора

В обмотке появился «обрыв» или короткое замыкание. При коротком замыкании обмотки на «массу» генератор воет. Для выявления неисправности придется проверять омметром обмотку на наличие этих неисправностей.

Вышел из строя диодный мост генератора
устройство диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099
Устройство диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099. Пластины, выводы, крепления обмоток, положительные и отрицательные диоды, дополнительные диоды.

При этом если зарядки нет вовсе, скорее всего повреждены основные (положительные и отрицательные) диоды. Если зарядка появляется только на больших оборотах — вышли из строя дополнительные диоды от которых питается обмотка возбуждения. См. «Диодный мост генератора, устройство, принцип действия, неисправности».

Примечания и дополнения

Перечисленные неисправности можно дополнить перегоревшим предохранителем №2 в монтажном блоке. Но в случае его перегорания не будет работать не только лампа заряда АКБ, но и все остальные контрольные лампы. А так же прочие потребители бортовой электрической сети автомобиля, которые он защищает.
