Детали привода переключения передач ВАЗ 2114 (2115, 2113)

Попробуем разобраться из каких деталей состоит привод переключения передач автомобиля ВАЗ 2114 (2115, 2113). Нас будет интересовать как выглядят эти детали и какие у них каталожные номера для замены.

А так же порядок работы привода. Для наглядности используем подробную схему.

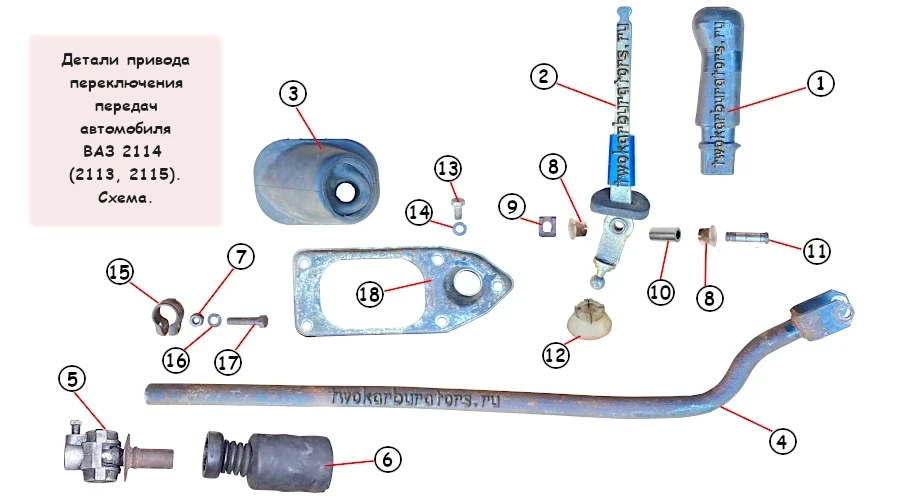

Детали привода переключения передач автомобиля ВАЗ 2114 (2115, 2113). Схема.

Описание схемы

1. Рукоятка рычага привода переключения передач. Ее номер в каталоге 21083-1703088-01.
2. Рычаг переключения передач 21080-1703082-20.
3. Чехол (пыльник) рычага переключения передач 21080-1703200-00.
4. Тяга привода переключения передач ВАЗ 2109, 2108, 21099. Номер в каталоге этой тяги 21080-1703138-20.
5. Шарнир привода (карданчик кулисы) 21080-17031-60. С винтом-фиксатором (винт стопорный) 21080-1703169-00.
6. Чехол (пыльник) шарнира (карданчика кулисы). Номер 21080-1703182-00.
7. Гайка М8, крепления хомута привода 00001-0061008-11.
8. Втулки оси рычага переключения передач (2 штуки). Номер втулок 2100-1703226-00.
9. Стопорная пружинная скоба. Вместо нее может быть установлена гайка М8 низкая 00001-0061023-11. С пружинной шайбой 00001-0005166-70.
10. Дистанционная втулка 21100-1703227-01.
11. Ось рычага переключения передач. Вместо оси может быть установлен болт М8х45 00001-0060441-30.
12. Опора рычага переключения передач 21080-1703091-00.
13. Болт крепления корпуса рычага М8Х16 00001-0060432-21.
14. Пружинная шайба 00001-0005166-70.
15. Стяжной хомут тяги привода 21080-1703148-00.
16. Пружинная шайба 00001-0005166-70.
17. Болт стяжного хомута тяги привода М8Х35. Номер 00001-0060439-21.
18. Корпус рычага переключения передач 21150-1703204-00.

Как работает привод переключения передач автомобиля ВАЗ 2114 (2115, 2113)?

Рычаг переключения передач опирается на шаровую опору, состоящую из сферического пальца (в его нижней части) и пластмассовой опоры. Это позволяет ему перемещаться в разных направлениях. Через тягу и шарнир (карданчик кулисы) рычаг соединен с механизмом выбора передач. Этот механизм выполнен отдельным узлом и крепится внутри картера коробки передач. При включении передачи водитель перемещает рычаг и воздействует на этот механизм. Передача включается.

Примечания и дополнения

— У привода переключения передач автомобиля ВАЗ 2114, 2115, 2113 может быть целый ряд неисправностей. Например, нарушение регулировки, разрушение карданчика (шарнира) кулисы и втулок оси рычага, течь трансмиссионного масла под сальник штока выбора передач и т.п. Подробно о них и способах устранения смотри в статье «Неисправности привода переключения передач ВАЗ 2114».
