Замена диафрагмы пускового устройства на карбюраторах Солекс (2108, 21081, 21093)

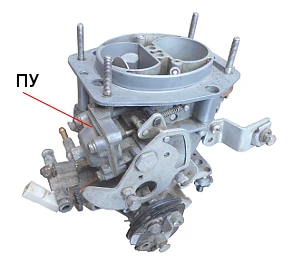

замена диафрагмы ПУ СолексПусковое устройство на карбюраторах Солекс – 2108, 21081, 21083 отвечает за уверенный запуск холодного двигателя автомобиля.


Оно позволяет несколько разбавить воздухом богатую топливную смесь, поступающую в цилиндры двигателя при пуске и полностью закрытой воздушной заслонке.  Иначе свечи будут залиты и он заглохнет. Достигается обеднение топливной смеси за счет работы диафрагменного механизма пускового устройства автоматически приоткрывающего во время пуска закрытую воздушную заслонку карбюратора на некоторый угол.

Повреждение его диафрагмы приводит к ситуациям, когда холодный двигатель автомобиля не запускается вовсе или запускается и глохнет (затрудненный запуск). Поэтому при возникновении этих симптомов на двигателях с карбюраторами Солекс (2108, 2109, 21099)стоит в первую очередь проверить и при необходимости заменить диафрагму пускового устройства. Замену диафрагмы можно провести, не снимая карбюратор с двигателя.

Замена диафрагмы пускового устройства (ПУ) Солекс

— Снимаем корпус воздушного фильтра двигателя автомобиля
— Отворачиваем четыре винта крапления крышки пускового устройства карбюратора
— Снимаем крышку и находящуюся под ней возвратную пружину
— Вынимаем диафрагму пускового устройства со штоком

Для этого поворачиваем диафрагму, чтобы изогнутый конец штока вышел из зацепления со штифтом рычага воздушной заслонки и прошел в паз на корпусе пускового устройства. Если диафрагма прикипела к корпусу пускового устройства, аккуратно поддеваем и отделяем ее ножом.

элементы ПУ Солекс
Детали пускового устройства карбюратора Солекс
— Устанавливаем новую диафрагму, продев ее шток в паз
— Ставим на место возвратную пружину и крышку пускового устройства

Ставим так чтобы сквозной канал в ней совпал с латунной трубкой канала подведения разрежения и отверстием в диафрагме, затягиваем винты.

установка диафрагмы ПУ Солекс
Установка диафрагмы пускового устройства карбюратора Солекс

Все, диафрагма пускового устройства карбюратора Солекс – 2108, 21081, 21083 заменена.

Примечания и дополнения

— После замены диафрагмы пускового устройства на карбюраторе Солекс (2108, 2109, 21099) стоит провести регулировку этого самого пускового устройства, чтобы выставить правильные пусковые зазоры.
