Термостат автомобилей ВАЗ 2108, 21093, 21099

Термостат ВАЗ 2108, 2109, 21099В системе охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099) установлен термостат.

Термостат системы охлаждения двигателя ВАЗ 21083, 21093, 21099

1. Назначение термостата.

Термостат в системе охлаждения двигателя 21083 предназначен для разделения и направления потоков охлаждающей жидкости с целью обеспечения и поддержания необходимого температурного режима его работы. Вся его работа состоит из перекрытия или подачи жидкости через радиатор.

2. Где установлен термостат на автомобиле ВАЗ 21083 (21093, 21099)?

В системе охлаждения двигателя 21083 (2108, 21081) термостат установлен слева от двигателя на выпускном патрубке головки блока цилиндров. Верхняя часть термостата соединена коротким шлангом с выпускным патрубком головки блока и длинным шлангом с подводящей трубой насоса (помпы). Нижняя часть термостата соединена с радиатором длинным шлангом и с расширительным бачком тонким.

Шланги термостата ВАЗ 21083
Шланги термостата системы охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099), показано при снятом для наглядности трамблере
3. Устройство термостата.

Термостат системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 состоит из корпуса (верхняя часть) и крышки (нижняя часть). В корпусе установлен основной клапан и перепускной клапан.

Основной клапан завальцован вместе с корпусом и крышкой (он не съемный). Внутри клапана имеется стакан с резиновой вставкой. Между стенками стакана и резиновой вставкой расположен термочувствительный твердый наполнитель (основная рабочая деталь термостата). Вся эта конструкция насажена на стальной полированный поршень (стержень) жестко закрепленный на днище клапана. Так же основной клапан имеет пружину и седло, к которому он прижимается этой пружиной.

Перепускной клапан установлен на двух стойках поверх основного клапана. Он так же имеет пружину и седло.

Термостат имеет четыре патрубка на которые насажены и закреплены хомутами шланги системы охлаждения двигателя. На корпусе: входной патрубок (от двигателя), выходной патрубок к насосу СО (помпе). На крышке: входной патрубок от радиатора и выходной (на расширительный бачок).

Схема устройство термостата ВАЗ 2108, 2109, 21099
Схема устройство термостата системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099
4. Как работает термостат?

На холодном двигателе (ОЖ холодная) перепускной клапан термостата открыт, а основной закрыт и охлаждающая жидкость циркулирует по малому кругу системы охлаждения. Это блок цилиндров, головка блока, радиатор отопителя, блок подогрева карбюратора, корпус (верхняя часть) термостата. Что способствует ее интенсивному прогреву.

При температуре около 87º основной клапан термостата начинает открываться так как термоэлемент внутри клапана расширяется, а перепускной зарываться. Охлаждающая жидкость начинает поступать в нижнюю часть термостата и далее в радиатор (большой круг системы охлаждения). Некоторое время ОЖ циркулирует как по малому так и по большому кругам.

При температуре 102º перепускной клапан термостата полностью закрыт, а основной полностью открыт (ход клапана 8 мм). Охлаждающая жидкость циркулирует по всем элементам системы охлаждения включая радиатор, который необходим для интенсивного охлаждения ОЖ при движении автомобиля.

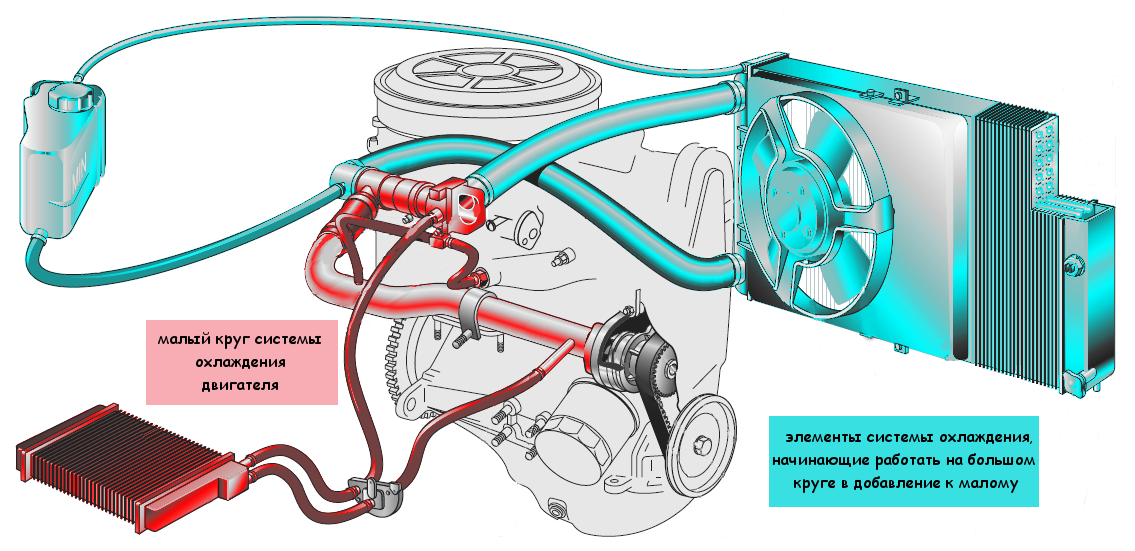

Малый и большой круг системы охлаждения двигателя
Малый и большой круг системы охлаждения двигателя 21083 автомобиля ВАЗ 21083 (21093, 21099)

Подробно работу термостата можно рассмотреть на схеме: «Схема работы термостата».

5. Особенности снятия-установки термостата.

Для того чтобы снять термостат придется сливать охлаждающую жидкость из системы охлаждения. После чего необходимо по очереди ослаблять хомуты каждого из шлангов присоединенных к термостату и отсоединять их. С отсоединением шлангов может возникнуть проблема, так как они прикипают. Подробно о том как самостоятельно снять и установить термостат: «Особенности снятия и замены термостата на ВАЗ 2108, 2109, 21099».

6. Неисправности термостата.

Основная неисправность термостата — заклинивание его основного клапана. Если заклинил в закрытом положении — двигатель автомобиля перегревается, если в открытом — двигатель, наоборот, не прогревается. Причиной заклинивания может быть усталость термоэлемента основного клапана и (или) загрязнение внутренней полости термостата (например, остатками герметика используемого при ремонте).

В качестве временной меры устранения заклинивания клапана может помочь легкое постукивание по корпусу термостата молотком. Но, в любом случае если термостат начал давать сбои его лучше заменить новым.

Чтобы убедиться в неисправности термостата его нужно сначала проверить. См. «Проверка термостата».

7. Применяемость термостата в системе охлаждения двигателя 21083 (21081, 2108).

Каталожные номера термостата системы охлаждения двигателя (21083, 21081, 2108) автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099:

2108-1306010

2108-1306010-10

Примечания и дополнения

Термостат 2108-1306010 не разборный и заменяется целиком. В качестве доработки его можно заменить  разборным 2112-1306010 и заменять в случае неисправности только внутренний клапан.
