Соберем практически полностью разобранный карбюратор Солекс (2108, 21081, 21083).
При сборке карбюратора рассмотрим некоторые особенности выполнения сборочных работ, а так же будем проводить выбраковку и подгонку его деталей.
Сборка корпуса карбюратора Солекс 2108, 21081, 21083

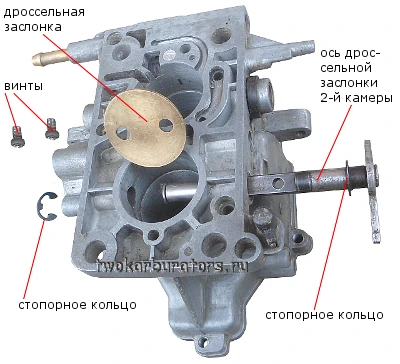

1. Устанавливаем ось и дроссельную заслонку второй камеры карбюратора.
См. фото выше. Ось фиксируем стопорным кольцом. Проверяем легкость вращения оси в отверстиях. Если заедает, смазываем ВД-40. Вставляем дроссельную заслонку в прорезь на оси, фиксируем винтами, но не затягиваем их. Закрываем-открываем заслонку старясь добиться такого ее положения при котором в закрытом виде она полностью перекрывала бы сечение второй камеры карбюратора. Затягиваем винты. Устанавливаем карбюратор на подставку под головки винтов и зубилом или керном расплющиваем их концы, чтобы предотвратить самопроизвольное их выворачивание.
2. Устанавливаем ось и дроссельную заслонку первой камеры карбюратора.
Надеваем пластмассовую шайбу на отлив отверстия под ось. Одеваем на ось дроссельной заслонки 1-й камеры возвратную пружину. Вставляем ось в отверстие в корпусе карбюратора. Концы возвратной пружины цепляем за штифт на рычаге привода дроссельной заслонки 2-й камеры (1-на изображении) и за выступ на корпусе карбюратора (2-на изображении). Задвигаем ось до упора. При этом штифт на рычаге привода дроссельной заслонки второй камеры должен войти в паз на рычаге дроссельной заслонки второй камеры. С противоположной стороны карбюратора надеваем на ось шайбу с прямоугольным выступом кулачок привода ускорительного насоса и закручиваем гайку. Окончательно затягиваем гайку только после установки дроссельной заслонки.
Вставляем в прорезь на оси дроссельную заслонку. Слегка притягиваем ее винтами. Закрываем-открываем заслонку вращая ось за рычаги. Стараемся добиться такого положения заслонки при котором в закрытом положении она полностью перекрывает сечение первой камеры. окончательно затягиваем винты крепления заслонки и закерниваем из концы.

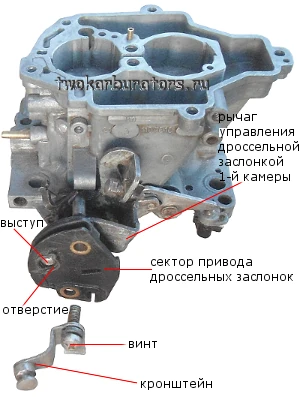

3. Присоединяем сектор привода дроссельных заслонок и кронштейн под пружину.
Прижимаем сектор привода к рычагу управления дроссельной заслонкой первой камеры так как показано на изображении и с силой насаживаем отверстие в секторе на шариковый выступ на рычаге. Устанавливаем кронштейн под пружину (выступ на его основании должен попасть в прорезь на рычаге. Прикручиваем его винтом.

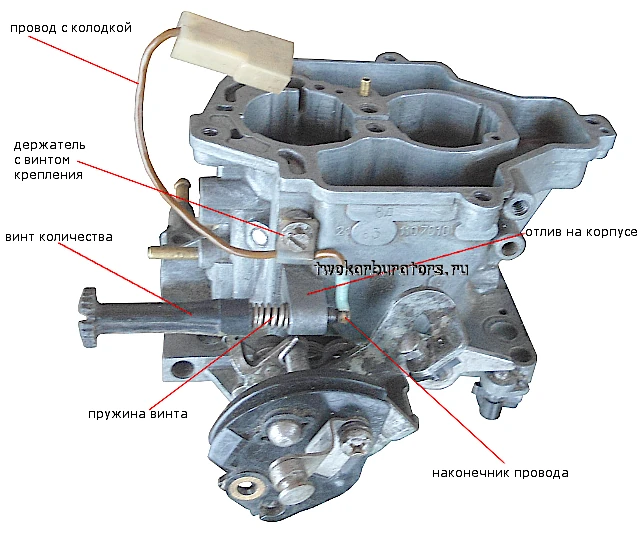

4. Устанавливаем регулировочный винт количества топливной смеси.
Надеваем на него пружину и вворачиваем в резьбовое отверстие в отливе на корпусе карбюратора (как показано на изображении). Вставляем в пластмассовый держатель провод винта количества и закрепляем его на корпусе винтом. Наконечник провода надеваем на наконечник винта. Их контактирующие поверхности перед установкой можно слегка зачистить мелкой наждачной бумагой.

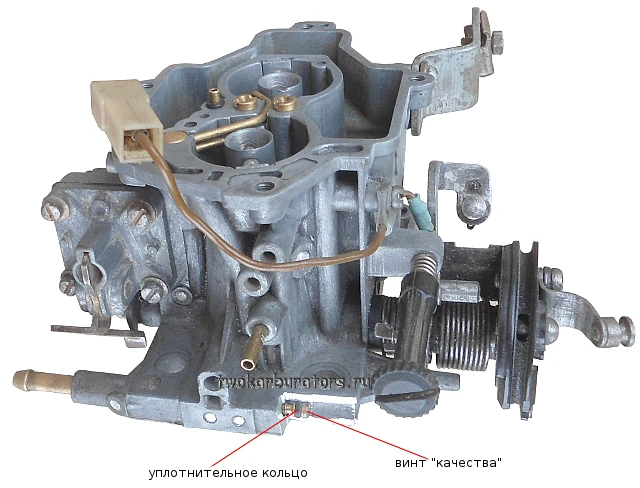

5. Устанавливаем винт регулировки качества топливной смеси.
Перед установкой проверяем наличие и целостность резинового уплотнительного кольца на винте. Прочищаем и продуваем канал подведения топливной смеси к винту. Вворачиваем винт «качества» до упора, а затем выворачиваем на 2-3 оборота. На изображении винт вворачивается в доработанный канал. С такой доработкой намного легче его извлекать.

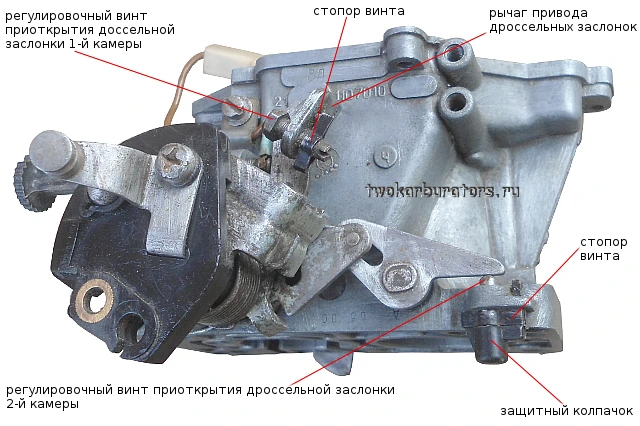

6. Устанавливаем регулировочные винты положения дроссельных заслонок.
Если при разборке снимались. то устанавливаем регулировочные винты положения дроссельных заслонок обеих камер. Фиксируем их стопорами, на винт второй заслонки надеваем колпачок. Потом этими винтами будет необходимо отрегулировать правильное положение дроссельных заслонок обеих камер.

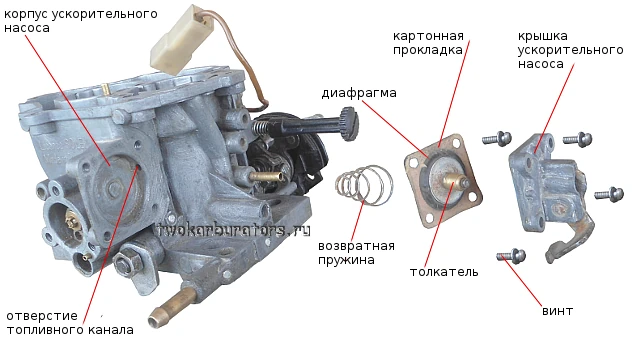

7. Собираем ускорительный насос карбюратора.
Перед сборкой прочищаем топливный канал ускорительного насоса. Его выходное отверстие видно внутри его корпуса. Чистить можно медной проволокой и ацетоном (заливая его вовнутрь канала). После прочистки следует продуть канал сжатым воздухом. Помимо этого перед сборкой следует проверить целостность диафрагмы УН, подвижность толкателя, наличие коробления крышки ускорительного насоса. Поврежденную диафрагму заменяем, коробление устраняем напильником, подвижность толкателя можно восстановить, смочив его жидкостью ВД-40. Поворачиваем карбюратор плоскостью корпуса УН кверху. Устанавливаем пружину узкой частью в корпус УН. Вставляем диафрагму с картонной прокладкой толкателем в крышку УН. Прижимаем крышкой с установленной в нее диафрагмой пружину. Закрепляем крышку УН четырьмя винтами.

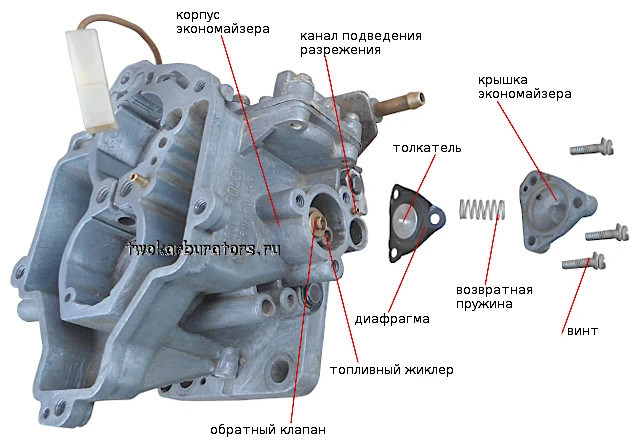

8. Собираем экономайзер мощностных режимов.
Перед сборкой прочищаем канал подведения разрежения в полость экономайзера, топливный канал и топливный жиклер. Продуваем сжатым воздухом. Поверяем целостность диафрагмы и высоту толкателя на диафрагме (не менее 6 мм). Поврежденную диафрагму заменяем. Вворачиваем на место жиклер топливного канала экономайзера и запрессовываем обратный клапан. Устанавливаем диафрагму на корпус экономайзера толкателем в корпус. Совмещаем отверстие в диафрагме с латунной трубкой канала подведения разрежения. Вставляем пружину в крышку экономайзера и устанавливаем ее на корпус, также совмещая отверстие в крышке с латунной трубкой. Закрепляем крышку тремя винтами.

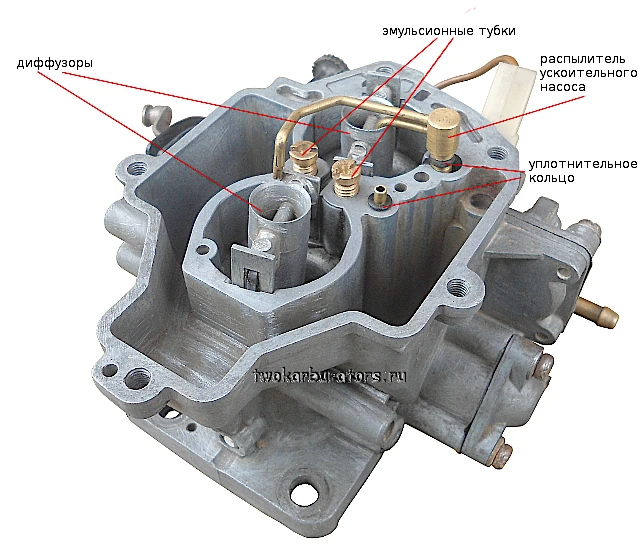

9. Ставим на место диффузоры.
10. Вворачиваем топливные жиклеры обеих камер карбюратора.
11. Вворачиваем эмульсионные трубки с воздушными жиклерами.
12. Устанавливаем на место распылитель ускорительного насоса.
13. Устанавливаем резиновое уплотнительное кольцо на трубку канала системы холостого хода.
Устанавливаем на место диффузоры. Перед установкой прочищаем в них каналы. При установке отверстия для подачи топлива из эмульсионных колодцев должны совпасть с отверстиями каналов в диффузорах. Диффузоры для первой камеры с меньшей маркировкой для второй с большей. Длинной шлицевой отверткой вворачиваем топливные жиклеры в дно эмульсионных колодцев. В первую камеру идет жиклер с меньшей маркировкой, во вторую с большей. Вворачиваем эмульсионные трубки с воздушными жиклерами в эмульсионные колодцы. В эмульсионный колодец первой камеры более толстую трубку, второй камеры более тонкую. Устанавливаем на место распылитель ускорительного насоса. Перед установкой следует проверить наличие и целостность резинового уплотнительного кольца на распылителе. С силой вдавливаем его в посадочное отверстие, пока он не займет свое место.

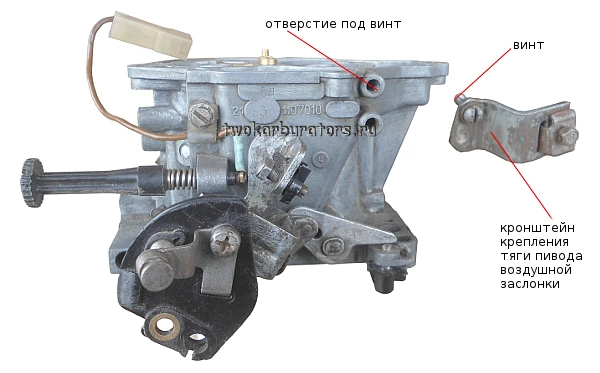

14. Устанавливаем кронштейн крепления тяги привода воздушной заслонки.
15. Устанавливаем блок подогрева зоны дроссельных заслонок.
Примечания и дополнения
— Затяжка винтов и отдельных элементов карбюратора производится от руки с небольшим или в ряде случаев средним усилием. Затягивать с большой силой, а также использовать удлиннители ключей не стоит, так как можно повредить резьбу или сам карбюратор.
Еще статьи по ремонту карбюраторов Солекс
Сборка крышки карбюратора Солекс
Устройство верхней части (крышки) карбюратора Солекс
Устройство корпуса карбюратора Солекс
— Сборка карбюратора Солекс 21073, после полной разборки
