Как известно в случае отказа очистителя ветрового стекла дворники перестают перемещаться и производить очистку.
В такой ситуации перемещение на автомобиле затруднено, а в ненастную погоду иногда вообще становится невозможным.
Во многих случаях дворники отказываются работать по причине неисправности реле очистителя ветрового стекла.
Разберемся, что из себя представляет это реле, где оно установлено, как работает и как можно проверить его исправность.
В качестве примера используем автомобиль ВАЗ 2113 2003 года выпуска. С двигателем 2111 (1,5 л., 8 клапанов).
Реле очистителя ветрового стекла ВАЗ 2113, 2114, 2115
1. Что представляет собой реле очистителя ветрового стекла? И для чего оно нужно?
В электрической цепи очистителя ветрового стекла автомобиля ВАЗ 2113, 2114, 2115, для снижения нагрузки на контакты, а так же для обеспечения прерывистого режима и работы на малой скорости установлено электронное реле. Это реле типа 52.3747 или 525.3747.
2. Где установлено реле очистителя ветрового стекла на автомобиле ВАЗ 2113, 2114, 2115?
На автомобиле ВАЗ 2113, 2114, 2115 реле очистителя ветрового стекла установлено в монтажном блоке реле и предохранителей. Это реле К3.
3. Характеристики реле очистителя ветрового стекла.

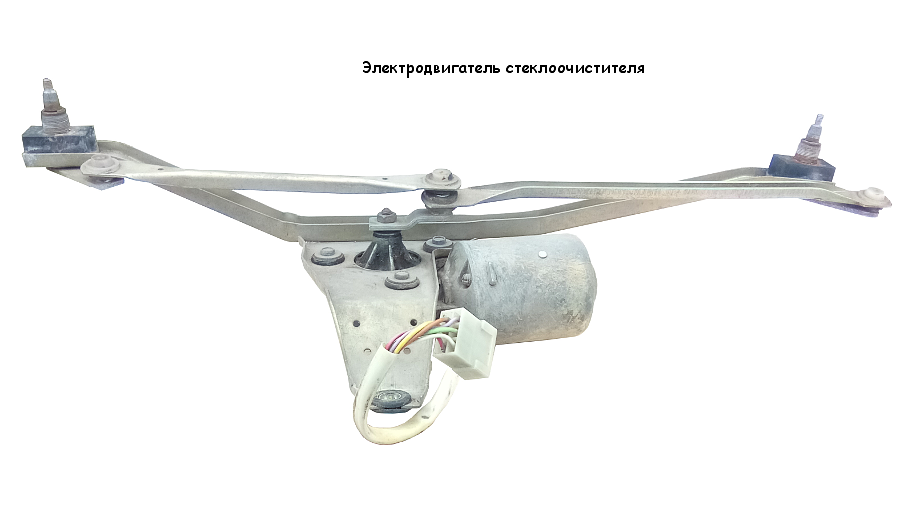

Реле очистителя ветрового стекла обеспечивает включение электродвигателя стеклоочистителя с частотой 14±4 цикла в минуту при частоте вращения вала мотор-редуктора не менее 20-¹, при температуре 20±5 и напряжении в бортовой сети 14±0,2В.
Назначение контактов реле стеклоочистителя для его проверки: вход – 15, выход – S.
Если оно вышло из строя дворники работать не будут. См. «Не работают дворники ВАЗ 2114, 2115, 2113, причины».
Как проверить исправность реле очистителя ветрового стекла ВАЗ 2113, 2114, 2115?
Иногда для возобновления его работоспособности достаточно несколько раз его вынуть и обратно вставить. Неисправное реле заменяем новым или заведомо исправным.
Проверить исправность реле очистителя можно переместив правый подрулевой переключатель в крайнее верхнее положение. В этом положении щетки должны заработать даже если реле неисправно.
Примечания и дополнения
— На автомобилях ВАЗ 2114, 2115, 2113 электрическую цепь включения электродвигателя очистителя ветрового стекла (дворников) помимо реле защищает предохранитель F16 15А. Если он перегорел, дворники, так же, работать не будут. Поэтому, прежде чем менять реле, необходимо убедиться в целостности предохранителя.
Сгоревший предохранитель можно заменить новым. Но, впоследствии, если он опять перегорит, придется по схеме искать место короткого замыкания в проводке.
