Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

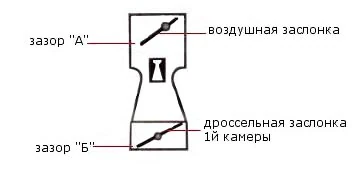

пусковые зазоры карбюратораЦель регулировки — установка пусковых зазоров («А», «Б») для обеспечения нормальной работы системы пуска и как следствие уверенного и стабильного запуска холодного двигателя.

Зазор «Б», между кромкой дроссельной заслонки и стенкой первой камеры карбюратора, появляется при полностью вытянутой ручке «подсоса», и закрытой воздушной заслонке (пусковое устройство взведено и готово к работе).

Зазор «А», появляется при запуске двигателя и срабатывании диафрагменного механизма пускового устройства между кромкой воздушной заслонки и стенкой первой камеры.

При возникновении неисправности пускового устройства или неверной его регулировке вполне возможно, что холодный двигатель автомобиля не запустится или  запустится, но с трудом, будет «заливать» свечи зажигания.

Необходимые инструменты

— Шлицевая отвертка (3мм)

— Рожковый ключ (7мм)

— Рожковый ключ (8мм)

— Тахометр (мультиметр, автотестер работающие в режиме тахометра)

Для проведения регулировки не снимая карбюратор с двигателя.

Если тахометра нет, можно попробовать провести регулировку на слух, но это в том случае, если вы уже имели дело  с регулировкой и настройкой карбюраторов и можете различить 3000 оборотов в минуту двигателя и 3500 оборотов в минуту. Такая регулировка в принципе возможна, но будет весьма приблизительной. Проще провести регулировку пускового устройства со снятием карбюратора с двигателя.

— Набор круглых щупов или отрезки проволоки

Диаметром 0.85, 1.0, 1.1, 2.5, 2.7, 3.0 мм в зависимости от модели карбюратора.

Перед регулировкой проводим проверку , вдруг пусковое устройство в порядке и мы зря на него грешим.

Проверка работы пускового устройства карбюратора 2108, 21081, 21083 Солекс

1. Снимаем крышку корпуса воздушного фильтра.

2. Полностью закрываем воздушную заслонку , вытянув «подсос».

3. Помощник запускает двигатель, а мы смотрим на карбюратор сверху.

Если пусковое устройство карбюратора исправно, то во время пуска (после первых вспышек) оно будет приоткрывать воздушную заслонку на небольшой угол (пусковой зазор).

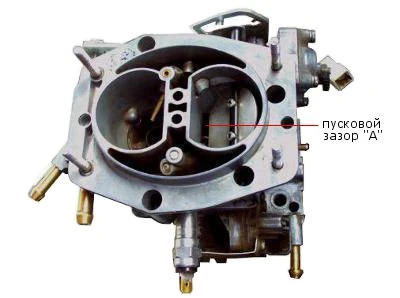

приоткрытие воздушной заслонки при пуске
Пусковой зазор «А» у кромки воздушной заслонки

Если такого явления вы не наблюдаете, то вывода всего два — либо пусковое устройство не отрегулировано, либо прохудилась его диафрагма.

См. «Быстрая проверка пускового устройства (ПУ) карбюратора Солекс».

Можно принять во внимание еще такие версии — не до конца завернуты винты крепления крышки пускового устройства, плоскость крышки деформирована по каким-то причинам и не плотно прилегает к корпусу устройства чем и разгерметизирует всю систему.

Регулировку проводим как указано ниже, винты затягиваем, диафрагму меняем, крышку шлифуем или меняем на новую.

Подготовительные работы

Регулировку проводим на не прогретом двигателе.

— Снимаем корпус воздушного фильтра

снятие корпуса воздушного фильтра карбюратора Солекс
Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108

Регулировка пускового устройства карбюратора Солекс без снятия его с двигателя

1. Подключаем тахометр.
подключение тахометра
Порядок подключения тахометра

Если есть тахометр, встроенный в щиток приборов панели, то можно использовать его.

2. Вытягиваем до упора рукоятку привода воздушной заслонки карбюратора («подсос»).

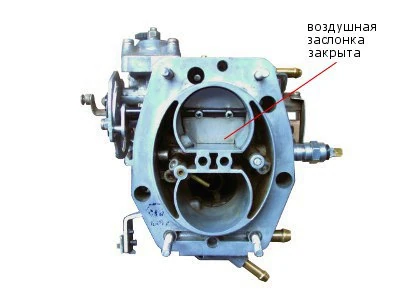

воздушная заслонка Солекс закрыта
Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта (вид на карбюратор сверху)

Воздушная заслонка полностью перекрывает сечение первой камеры карбюратора.

3. Запускаем двигатель.

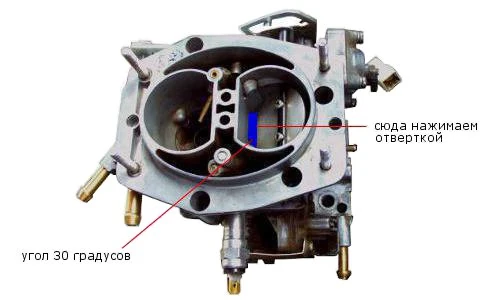

4. Нажимаем на край воздушной заслонки карбюратора отверткой и приоткрываем ее на 1/3 (300).
1/3
Приоткрываем воздушную заслонку карбюратора 2108, 21081, 21083 Солекс приблизительно на 30 градусов (1/3)
5. Вращаем регулировочный винт.

Рожковым ключом на 7 мм вращаем регулировочный винт положения (приоткрытия) дроссельной заслонки под рычагом управления воздушной заслонкой и устанавливаем частоту вращения коленчатого вала двигателя 3200 —  3400 оборотов в минуту.

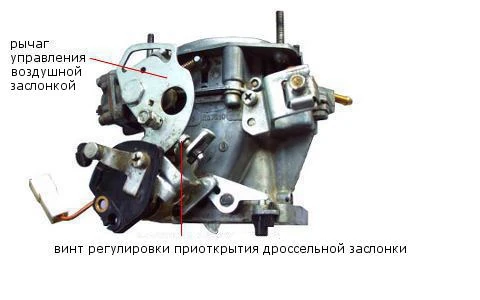

винт приоткрытия дроссельной заслонки Солекс
Винт приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
6. Отпускаем воздушную заслонку.
7. Вращаем другой регулировочный винт.

Вращаем шлицевой отверткой регулировочный винт пускового устройства, ослабив ключом на 8 мм его контргайку и уменьшаем частоту вращения   до  2800 — 3000 оборотов в минуту.

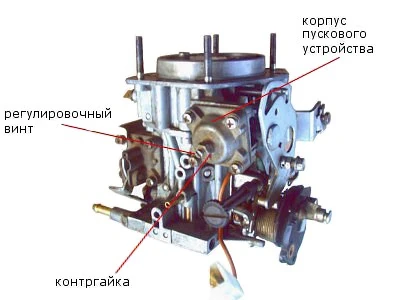

пусковое устройство Солекс
Регулировочный винт пускового устройства карбюратора 2108, 21081, 21083 Солекс
8. Удерживая винт отверткой затягиваем контргайку.

Регулировка завершена.

Регулировка пускового устройства Солекс на снятом карбюраторе

Подробно «Регулировка пускового устройства карбюратора Солекс 21083 (на снятом с двигателе карбюраторе)». Далее общие моменты регулировки на снятом карбюраторе.

Перед поведением регулировки следует напомнить, что на карбюраторе 2108, 21081, 21083 «Солекс» при полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть слегка приоткрыта, второй камеры полностью закрыта.

1. Снимаем корпус воздушного фильтра.
снятие корпуса воздушного фильтра карбюратора Солекс
Снятие корпуса воздушного фильтра на двигателе ВАЗ 2108
2. Снимаем карбюратор с двигателя.

«Снятие карбюратора 2108, 21081, 21083 Солекс с двигателя автомобиля».

3. Закрываем воздушную заслонку.

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до упора (воздушная заслонка полностью закрыта).

воздушная заслонка Солекс закрыта
Воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью закрыта
4. Проверяем пусковой зазор у кромки дроссельной заслонки.

Переворачиваем карбюратор. Дроссельная заслонка первой камеры карбюратора должна быть приоткрыта на пусковой зазор.
(измеряем его щупом или проволокой).

Дроссельная заслонка второй камеры полностью закрыта.

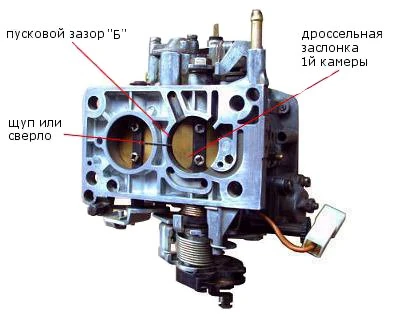

пусковой зазор Б Солекс
Пусковой зазор «Б»  кромки дроссельной заслонки

Пусковой зазор «В».  Карбюратор 2108 — 0.85 мм, 21081 — 1.0 мм, 21083 — 1.1 мм.

5. Регулируем пусковой зазор регулировочным винтом.

Вращаем его или рожковым ключом на 7 мм, или шлицевой отверткой (3 мм).

винт приоткрытия дроссельной заслонки Солекс
Винт регулировки приоткрытия дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
6. Перемещаем шток пускового устройства.

Нажимаем отверткой на шток пускового устройства утопив его во внутрь корпуса, при этом полностью закрытая воздушная заслонка должна приоткрыться на определенный зазор.

7. Замеряем его щупом или проволокой.

На изображении — карбюратор 21083 «Солекс» перед нажатием на шток пускового устройства.

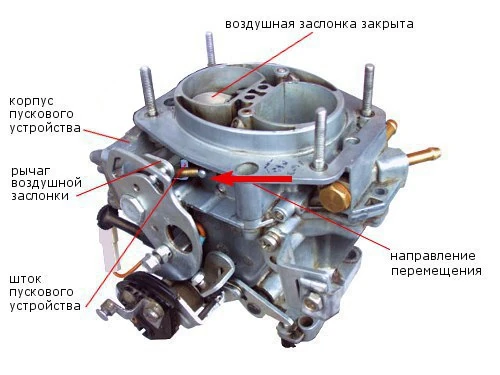

шток пускового устройства Солекс
Карбюратор 2108, 21081, 21083 Солекс перед нажатием на шток пускового устройства

На изображении карбюратор 21083 «Солекс» после нажатия на шток пускового устройства.

приоткрытие воздушной заслонки при пуске
Карбюратор 2108, 21081, 21083 Солекс после нажатия на шток пускового устройства

Зазор воздушной заслонки «А».  Карбюратор 2108 — 3 мм, 21081 — 2.7 мм, 21083 — 2.5 мм.

8. Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства.

Предварительно ослабляем его контргайку рожковым ключом на 8 мм.
Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

пусковое устройство Солекс
Регулировочный винт пускового устройства

Устройство, назначение, принцип действия системы пуска карбюратора 2108, 21081, 21083 «Солекс» описаны на странице «Пусковое устройство карбюратора Солекс».

Еще статьи по регулировке карбюратора Солекс 2108, 21081, 21083

Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

Регулировка привода воздушной заслонки («подсоса») карбюратора 2108, 21081, 21083 Солекс

Регулировка оборотов холостого хода карбюратора 2108, 21081, 21083 Солекс

Регулировка привода дроссельной заслонки перевой камеры карбюратора 2108. 21081, 21083 Солекс

Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс

— Настройка карбюратора Солекс 2108, 21081, 21083
