При проведении капитального ремонта двигателя автомобиля не будет лишним провести визуальный осмотр и замер высоты пружин его клапанов.
Так как от их исправности напрямую зависит работа клапанного механизма. Ведь их функция — прижимание клапана к седлу в головке блока, возврат клапана на седло и предотвращение его отрыва от привода (кулачка).
Для чего нужно знать размер пружин клапанов двигателя?
В ходе визуального осмотра устанавливается наличие поломки витков пружин и трещин на их поверхности.

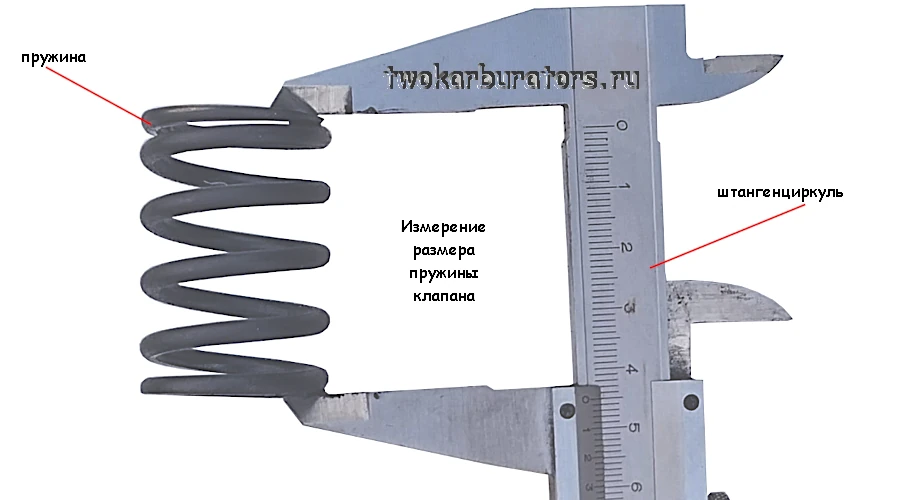

А так как пружины клапанов в ходе эксплуатации могут несколько просесть, то необходимо измерить их размер. То есть высоту пружины.

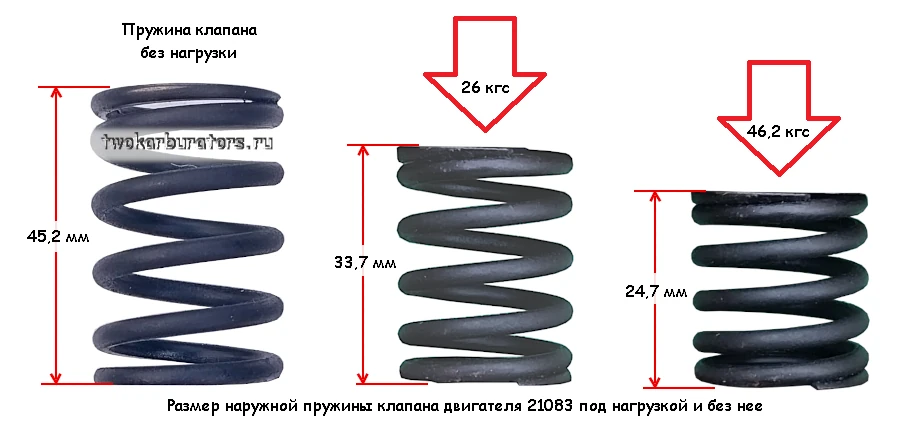

При чем измерение размера пружин проводится как в свободном состоянии, так и под нагрузкой. Сначала небольшой, а потом максимальной.
По результатам измерений пружины выбраковываются и заменяются новыми или заведомо исправными.
Рассмотрим какие именно размеры пружин клапанов двигателей автомобилей ВАЗ укладываются в норму.
Размеры наружных пружин клапанов двигателей ВАЗ
Двигатель 1111
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 11113
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 2101
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 21011
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 2103
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 2105
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 2106
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 2108
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 21081
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 21083
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 2110
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 2111
Размер наружной пружины в свободном состоянии 45,2 мм.
Под нагрузкой 26±1,7 кгс — 33,7 мм.
Под нагрузкой 46,2±2,4 кгс — 24,7 мм.
Двигатель 2121
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 21213
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Двигатель 21214
Размер наружной пружины в свободном состоянии 50,0 мм.
Под нагрузкой 28,9±1,5 кгс — 33,7 мм.
Под нагрузкой 46,1±2,3 кгс — 24,0 мм.
Размеры внутренних пружин клапанов двигателей ВАЗ
Двигатель 1111
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 11113
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 2101
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 21011
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 2103
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 2105
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 2106
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 2108
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 21081
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 21083
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 2110
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 2111
Размер наружной пружины в свободном состоянии 34,1 мм.
Под нагрузкой 9±0,8 кгс — 29,7 мм.
Под нагрузкой 27,5±1,5 кгс — 20,7 мм.
Двигатель 2121
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 21213
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Двигатель 21214
Размер наружной пружины в свободном состоянии 39,2 мм.
Под нагрузкой 13,9±0,7 кгс — 29,7 мм.
Под нагрузкой 28,1±1,4 кгс — 20,0 мм.
Таким образом, зная требования к размерам клапанных пружин двигателей автомобилей ВАЗ и проверяя их соответствие этим требованиям можно более качественно проводить капитальный ремонт.
Примечания и дополнения
Нагрузку на пружину клапана можно создать и измерить с помощью специального приспособления — тестер клапанных пружин. Оно имеется в свободной продаже.
