Провода замка зажигания автомобиля ВАЗ 2107

Замок зажигания ВАЗ 2107 слева от рулевой колонкиНа автомобиле ВАЗ 2107 большинство электрических цепей в бортовой сети запитывается через замок (выключатель) зажигания.


При разных положениях ключа в замке напряжение подается к тому или иному потребителю. В случае диагностики и устранения неисправностей в электрооборудовании автомобиля нужно знать за что отвечает каждый провод подключенный к замку зажигания, какого он цвета и куда идет. Представляем схему, по которой можно понять, что к чему (распиновка контактов, цвет и назначение проводов).

Провода замка зажигания автомобиля ВАЗ 2107, схема

Провода замка зажигания ВАЗ 2107
Провода замка зажигания (цвет, назначение) и коммутация его контактов автомобиля ВАЗ 2107 (2105, 2104)
Описание схемы

— На замок (выключатель) зажигания автомобиля ВАЗ 2107 напряжение подается с плюсового вывода АКБ через вывод «30» генератора. Это коричневый провод на его контакт «30/1» и розовый провод на контакт «30».

— В паре с замком зажигания работает реле зажигания типа 113.3747-10. Оно предназначено для снижения силы тока протекающего через низковольтную часть системы зажигания. Тем самым предотвращается обгорание контактов замка зажигания и их преждевременный выход из строя. Реле зажигания крепится под панелью приборов, за комбинацией.

— С контакта «15» по синему проводу напряжение подается во все электрические цепи бортовой сети автомобиля, что коммутируются через него. Провод соединен с монтажным блоком — колодка «Х14», через который производится распределение.

— Один черный провод с контакта «INT» уходит на трехрычажный подрулевой переключатель и выключатель наружного освещения (вывод «Н»), другой на монтажный блок (Х1/8) и через него на электродвигатели очистителей и омывателей ветрового стекла и фар.

Примечания и дополнения

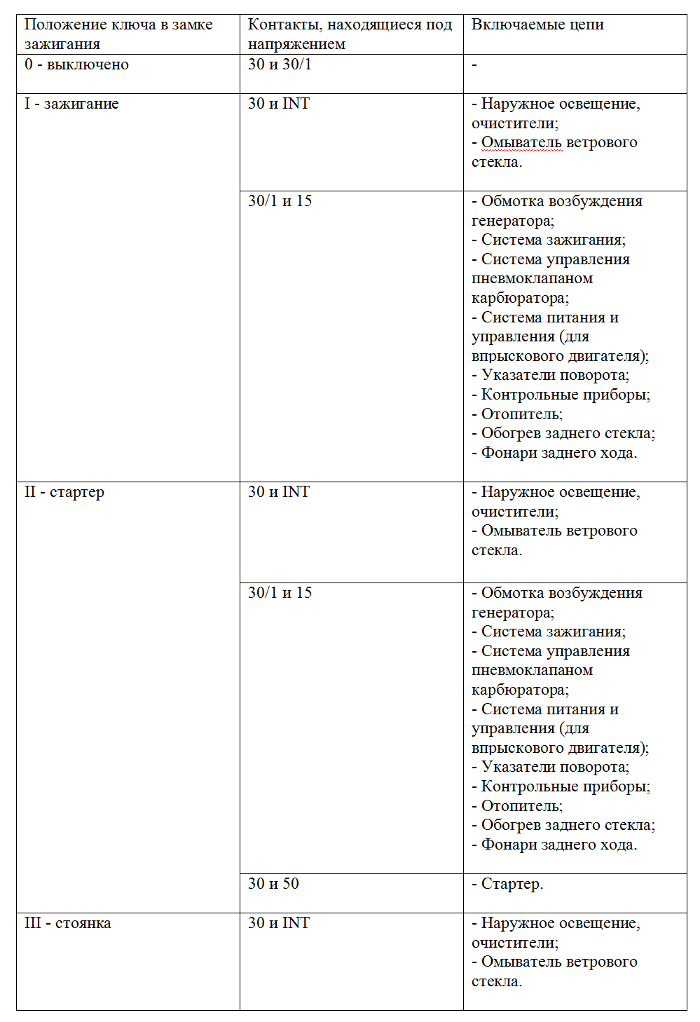

Коммутация контактов замка при повороте ключа.

коммутация контактов замка зажигания 2105, 2107
Коммутация контактов замка зажигания автомобилей ВАЗ 2105, 2107, 2104
