Проверка ротора генератора ВАЗ 2108, 2109, 21099

Выводы обмотки возбуждения на роторе генератора

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разрядке аккумуляторной батареи.

На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ , сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.

Неисправностями ротора генератора могут быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец — «обрыв».

Необходимые для проверки ротора инструменты

Мультиметр, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора генератора 37.3701

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»). Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.

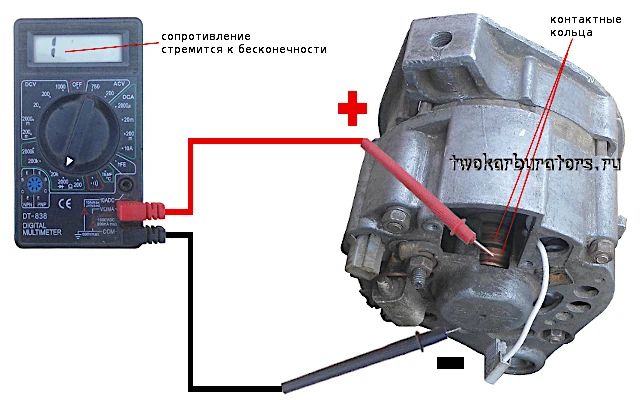

проверка ротора генератора 2108 на КЗ
Проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания
Далее проверяем обмотку «возбуждения» на «обрыв»

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое. При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

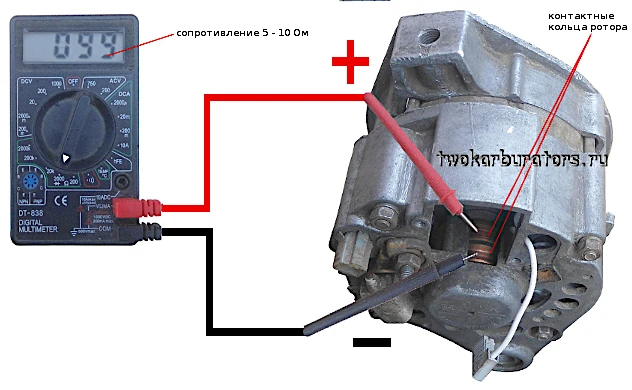

проверка обмотки ротора на обрыв
Проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и разборки генератора. См. фото в начале статьи. В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.

Примечания и дополнения

— Обычно, на неисправность ротора, при поиске проблем в работе генератора начинают грешить уже в последнюю очередь. Аналогичные симптомы (горение лампочки разряда, падение стрелки вольтметра, низкое напряжение) могут быть при неисправности регулятора напряжения или диодного моста («пробит» диод). В первую очередь стоит проверить именно их, потом приступать к проверке ротора.

Еще статьи по электрооборудованию автомобилей ВАЗ

— Подшипники генератора ВАЗ 2108, 2109, 21099

— «Воет» генератор, причины

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)

— Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Как снять (заменить) диодный мост генератора?

Подписывайтесь на нас!
Twokarburators-Vk
Twokarburators-Ok
Twokarburators-Telegram
Twokarburators-Dz

Проверка ротора генератора ВАЗ 2108, 2109, 21099: 3 комментария

  1. Генератор автомобиля не отемлимый часть автомобиля.Так что производители должны выпускать генераторы с запасами параметров.Человек выпил и психанул,пару раз газанул генератор сгорел….

  2. Почему не описывается поиск неисправности генератора завышающего напряжение заряда??? Многие напишут про выход из строя регулятора напряжения (так называемой » шоколадки»), так вот, подкидывал 4 штуки(!!!!!), результата не добился, перезаряд 18,7 вольт. Поменял генератор с теми же » шоколадками — ВСЁ штатно заработало!!!!! В чём причина?????

  3. > Далее проверяем обмотку «возбуждения» на «обрыв».
    > Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.
    > При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.
    > Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.

    Спасибо вам за полезные статьи. Хочу добавить следующее:
    1) По поводу 5-10 Ом для обмотки исправного ротора. Например, в руководстве по обслуживанию и ремонту ИЖ-2717 (А.С. Кондрашкин, Москва, 2004, ISBN 5-88924-240-7) для генераторов 584.3701 указано сопротивление исправной обмотки ротора 3,7 ± 0,2 Ом при температуре 20 °C.
    2) Вместо «Далее проверяем обмотку «возбуждения» на «обрыв»» я бы написал: «Далее проверяем обмотку «возбуждения» на «обрыв» (бесконечное сопротивление) и межвитковые замыкания (сопротивление ниже положенного)». Но тут, понятно, что способ проверки будет только один — измерение сопротивления обмотки ротора. Лампочкой межвитковые замыкания уже не проверить.
