Предохранители и реле монтажных блоков Рено Логан 1.4

предохранители и реле блокиАвтомобиль Рено Логан первого поколения с двигателем k7j 1,4 л имеет два монтажных блока с предохранителями и реле, защищающими электрические цепи.

Один монтажный блок с предохранителями, защищающими электрические цепи мощных потребителей (вентилятор радиатора, печки, блока управления ЭСУД и пр.) расположен в моторном отсеке за аккумуляторной батареей. Другой (с остальными предохранителями), с торцевой стороны панели приборов, со стороны левой водительской двери (см. фото выше).

Далее подробно о назначении предохранителей и реле монтажных блоков автомобиля Рено Логан с двигателем k7j 1,4 л без кондиционера, гидроусилителя и АБС.

Реле и предохранители монтажного блока в моторном отсеке

реле и предохранители Рено Логан 1,4

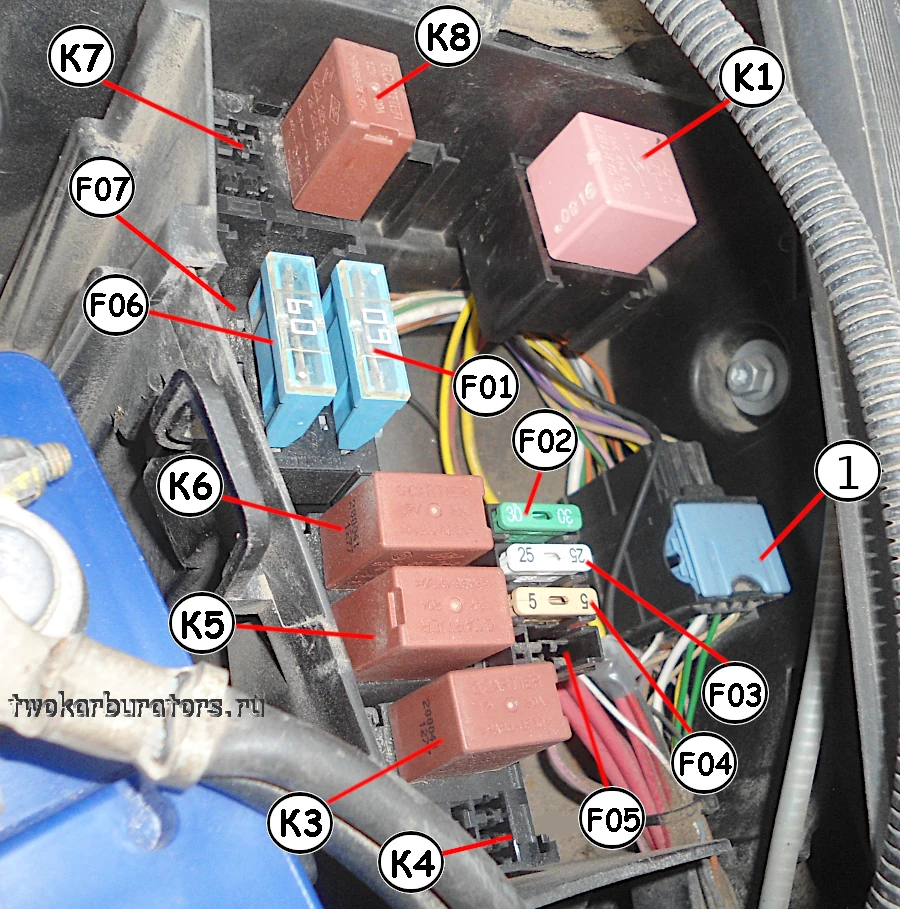

Реле и предохранители монтажного блока Рено Логан, под капотом (в моторном отсеке)

Реле Рено Логан

К1 — реле вентилятора отопителя

К2 — реле большой скорости вентилятора системы охлаждения на радиаторе (не предусмотрено в данной комплектации)

К3 — реле вентилятора системы охлаждения, на радиаторе

К4 — реле кондиционера (в данной комплектации отсутствует)

К5 — реле топливного насоса и катушки зажигания (модуля зажигания)

К6 — главное реле системы управления двигателем (ЭСУД)

К7 — реле насоса омывателя фар (в данной комплектации отсутствует)

К8 — реле противотуманных фар

1 — соединительная колодка проводов

Предохранители

F01 (60A) — цепи электропитания замка зажигания и потребителей, запитываемых от замка; переключателя наружного освещения

F02 (30A) — силовая цепь реле К3 вентилятора системы охлаждения

F03 (25А) — силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем (ЭСУД)

F04 (5A) — цепи: постоянного питания блока управления (ЭБУ) системы управления двигателем; обмотки главного реле К6 системы управления двигателем

F05 (15A) — не используется

F06 (60A) — цепь электропитания блока предохранителей в салоне автомобиля

F07 (40A) — силовые цепи: реле К4 кондиционера; реле К3 вентилятора на радиаторе; реле К2 большой скорости вентилятора на автомобиле с кондиционером (отсутствует в данной комплектации)

Предохранители монтажного блока в салоне автомобиля

блок предохранителей в салоне

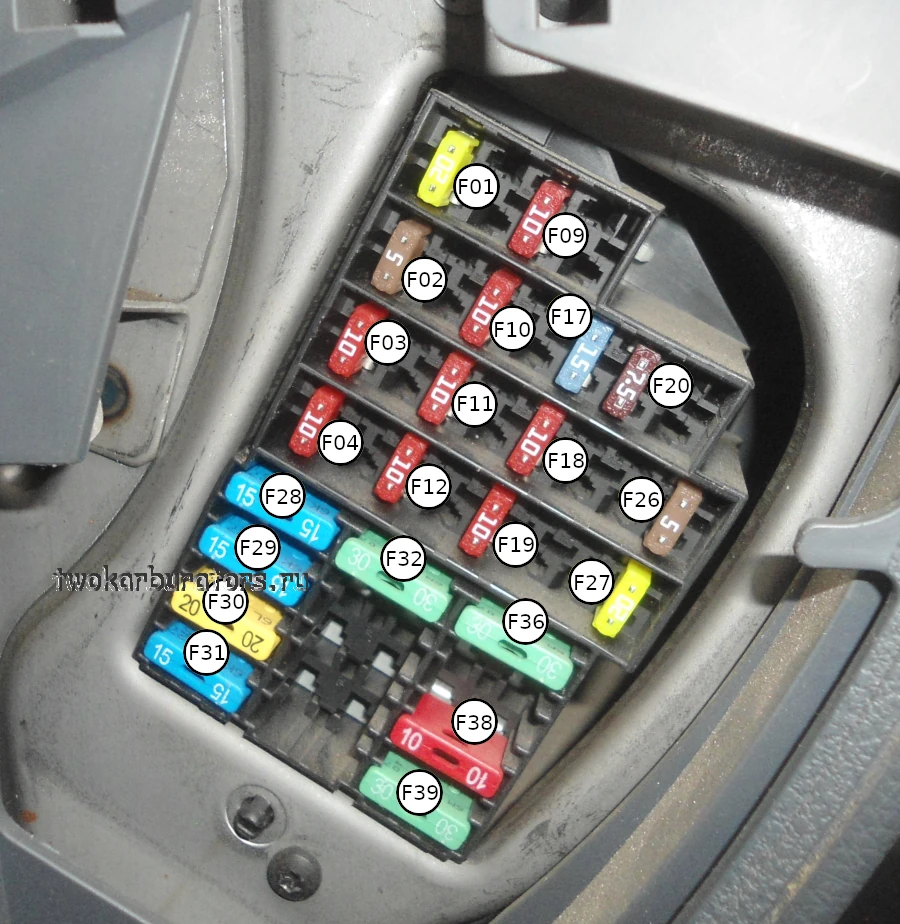

Предохранители Рено Логан в монтажном блоке (в салоне автомобиля)

F01 (20A) — цепи реле очистителя ветрового стекла, обмотки реле обогрева заднего стекла

F02 (5A) — цепи: электропитание комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания

F03 (10А) — цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла

F04 (10A) — цепи: блока управления подушками безопасности; ламп указателей поворота; диагностического разъема ЭСУД; катушки иммобилайзера

F09 (10A) — Цепи: ближний свет левой блок-фары; сигнализатор включения ближнего света в панели приборов; насос омывателя фар

F10 (10A) — ближний свет правой блок-фары

F11 (10A) — цепи: дальний свет левой блок-фары; сигнализатор включения дальнего света в панели приборов

F12 (10A) — дальний свет правой блок-фары

F14 (30A) — электростеклоподъемники передних дверей (нет в данной комплектации)

F17 (15A) — цепь звуковых сигналов

F18 (10A) — цепи: лампа габаритного света левой блок-фары; габарит левого-заднего фонаря; лампа освещения номерного знака; подсветка комбинации приборов и органов управления; зуммер коммутационного блока

F19 (10A) — цепи: габарит правой блок-фары, габарит правого заднего фонаря; лампа плафона освещения вещевого ящика

F20 (10A) — лампы включения противотуманного света в задних фонарях; сигнализатор включения заднего противотуманного света в панели приборов

F26

F27

F28 (15A) — цепи: лампа освещения салона; лампа плафона освещения багажника; питание магнитолы

F29 (15A) — цепи: аварийка; переключатели указателей поворота; прерывистый режим работы стеклоочистителей; центральный замок; диагностический разъем ЭСУД

F30 (20A) — силовая цепь центрального замка

F31 (15A) — цепь обмотки реле К8 противотуманных фар

F32 (30А) — силовая цепь реле обогрева заднего стекла

F36 (30A) — силовая цепь реле К1 вентилятора отопителя

F37 (5А) — электропривод боковых зеркал заднего вида

F38 (10A) — цепи: прикуриватель; электропитание от замка зажигания магнитолы

F39 (30A) — цепь обмотки реле К1 электровентилятора отопителя

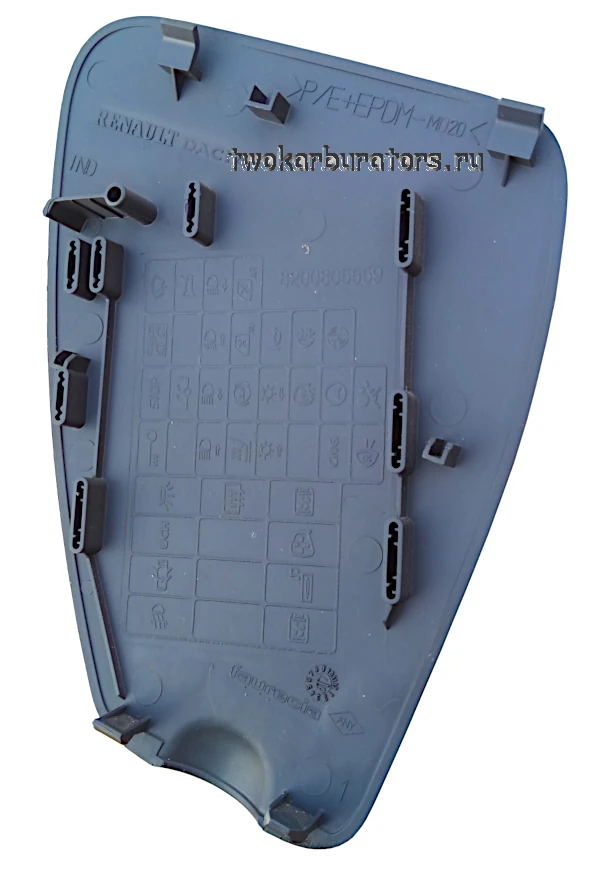

На крышке блока в салоне автомобиля изображена схема расположения предохранителей.

схема предохранителей
Схема предохранителей монтажного блока в салоне, на его крышке

Примечания и дополнения

— В зависимости от полноты комплектации автомобиля Рено Логан количество предохранителей и реле в монтажных блоках увеличивается или уменьшается.

— Реле обогрева заднего стекла расположено не в монтажном блоке, а под панелью приборов, возле рулевой колонки.
