Карбюраторы семейства Солекс – 2108, 21081, 21083 и их модификации имеют двухсекционную сбалансированную поплавковую камеру.
Наличие двух секций уменьшает влияние колебаний топлива при поворотах и кренах автомобиля на состав приготавливаемой карбюратором смеси и соответственно на работу двигателя автомобиля.

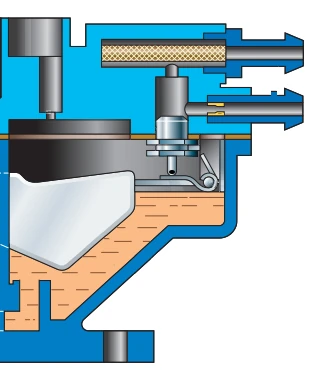

Поплавковая камера карбюратора Солекс — 2108, 21081, 21083
1. Назначение поплавковой камеры.
Поплавковая камера карбюраторов Солекс предназначена для поддержания определенного уровня топлива необходимого для нормальной работы карбюратора.
2. Принцип действия поплавковой камеры.
Топливо нагнетается бензонасосом в поплавковую камеру карбюратора через топливный штуцер. Его количество контролирует игольчатый клапан и пластмассовые поплавки. Если уровень топлива понижается – игла клапана, находящаяся в контакте с поплавком открывает отверстие в клапане и топливо свободно поступает в поплавковую камеру. Уровень поднимается – поплавки всплывают и язычком на своих рычагах поднимают вверх иглу, которая запирает клапан. Такие циклы при работе двигателя повторяются вновь и вновь. Перепады уровня топлива при работе двигателя на разных режимах могут составлять несколько миллиметров.
3. Особенности устройства поплавковой камеры.
— На входе в карбюратор под латунной пробкой с уплотнительным кольцом установлен сетчатый фильтр очистки топлива. Периодически рекомендуется его извлекать и прочищать, дабы обеспечить беспрепятственное попадание топлива в карбюратор.
— Секции поплавковой камеры карбюратора расположены по обе стороны смесительных камер карбюратора.
— Два поплавка выполнены из пористого пластика и имеют общий рычаг, качающийся на оси, закрепленной на отливах крышки карбюратора. На рычаге имеется два язычка: один прижимает иглу клапана через подпружиненный шарик, второй ограничивает свободный ход поплавков 15-ю мм (необходимо устанавливать при регулировке уровня топлива) тем самым предотвращая их постукивание о дно поплавковой камеры, например, при работе двигателя на газу.
— Игольчатый клапан выполнен неразборным и ремонту не подлежит. Его корпус ввинчен в отверстие в крышке карбюратора. На торце иглы имеется подпружиненный демпфирующий шарик предохраняющий иглу от резких ударов. Нормальная работа поплавковой камеры, карбюратора и двигателя обеспечивается за счет герметичности этого устройства.
— Уровень поплавка контролирует точку, в которой топливо выходит из главного распылителя. Она очень важна для работы карбюратора. Низкий уровень поплавка замедляет выход топлива (обеднение смеси), высокий уровень вызывает ранний выход топлива («перелив»). Поэтому очень важна правильная установка уровня топлива в поплавковой камере.

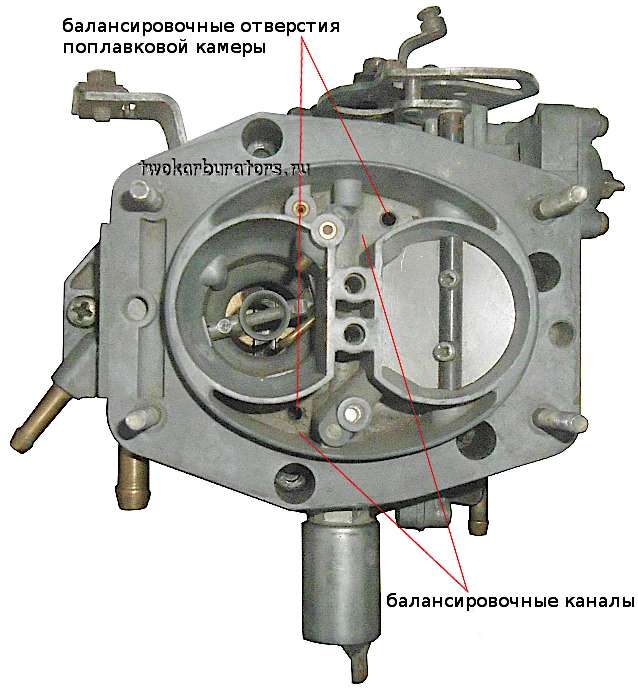

— В поплавковой камере карбюраторов Солекс имеются два балансировочных отверстия (камера сбалансированная). Через них она вентилируется, так как из-за поступления топлива возникает избыточное давление в камере и его необходимо сбрасывать. Засорение этих отверстий приведет к избыточному поступлению паров топлива по каналу внутренней вентиляции в диффузор и переобогащению топлива. Запуск двигателя может быть в этом случае затруднен, а при работе на холостом ходу могут быть перебои. Особенно часто такое явление можно наблюдать в жаркую погоду.
— В карбюраторе Солекс предусмотрена калиброванная система возврата топлива в обратную магистраль через топливоотводящий штуцер. Таким образом , обеспечивается предотвращение возрастания давления на клапан в поплавковой камере после остановки двигателя. Помимо этого постоянная циркуляция топлива обеспечивает его охлаждение, чем предотвращается перегрев и образование воздушных пробок вызывающих перебои в работе двигателя.
Примечания и дополнения
