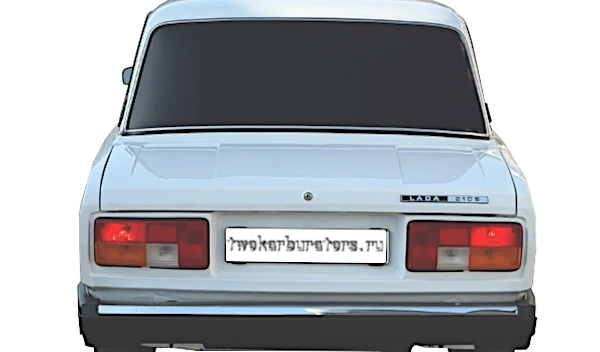

Подсветка заднего номера (номерного знака) на автомобиле ВАЗ 2105 реализована двумя фонарями установленными в рамке крышки багажника прямо над ним.

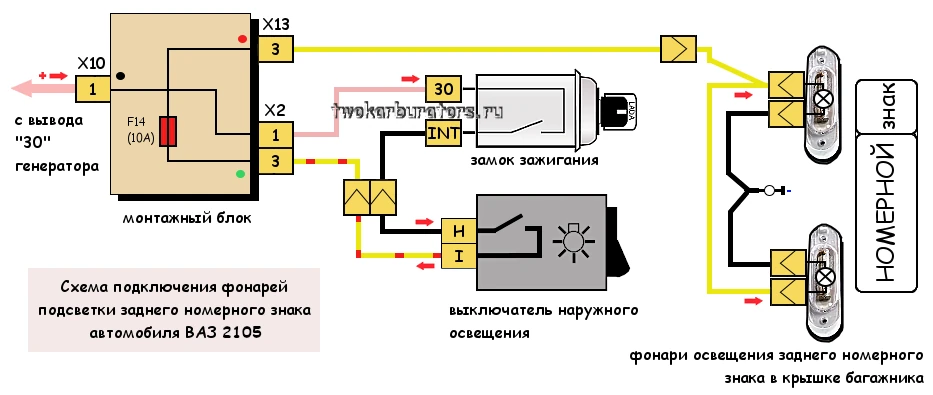

Схема подключения фонарей подсветки заднего номера ВАЗ 2105
Описание схемы
— Напряжение в электрическую цепь включения фонарей подсветки заднего номера, на автомобиле ВАЗ 2105, подается с плюсового вывода АКБ, через вывод «30» генератора, монтажный блок, замок зажигания и переключатель наружного освещения.
— Цепь подсветки встроена в большую электрическую цепь включения наружного освещения (габаритов и пр.).
— Для ее защиты в монтажном блоке установлен предохранитель F14 (10A).
— Включаются фонари подсветки заднего номерного знака нажатием на клавишу переключателя наружного освещения (второе положение). При включении помимо фонарей подсветки загораются лампы габаритных огней, и контрольная лампа включения наружного освещения в комбинации приборов.
Так же в паре с фонарями освещения номерного знака работает подкапотная лампа (лампа освещения моторного отсека). Она загорается когда поднят капот автомобиля.
Примечания и дополнения
Каталожный номер фонаря подсветки заднего номерного знака автомобиля ВАЗ 2105 — это 21050-3117010-00. Лампа фонаря — А 12-21-1 (C5W).
